MCN216 - Leitungsschutzschalter 2 polig 6kA C-Charakteristik 16A 2 Module
Abbildung Produkt Hager Schweiz | Hager Schweiz
MCN216 - Leitungsschutzschalter 2 polig 6kA C-Charakteristik 16A 2 Module
Abbildung Produkt Hager Schweiz | Hager Schweiz

Leitungsschutzschalter 2 polig 6kA C-Charakteristik 16A 2 Module MCN216

EAN-Nr.
3250614311307
E-nr.
805 649 004
VPE
6 PCEs
Rabattgruppe
M4
CHF 45.70
/ Stück *

Technische Merkmale

Archi­tektur
  • Anzahl der abge­si­cherten Pole
    2
  • Polan­zahl
    2 P
  • Polart
    2 P
  • Auslö­ser­cha­rak­te­ristik
    C
Funk­tion
  • Mitschal­tender Neutral­leiter
    Nein
Ausfüh­rung
  • Anzahl Module
    2
Konnek­ti­vität
  • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
    Ausge­rich­tete Klemmen
  • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
    Ausge­rich­tete Klemmen
Elek­tri­sche Haupt­merk­male
  • Ausschalt­ver­mögen Icn AC nach IEC 60898-1
    6 kA
  • Bemes­sungs­be­triebss­pan­nung Ue
    400 V
  • Versor­gungs­span­nungsart
    AC
  • Frequenz
    50/60 Hz
Span­nung
  • Isola­ti­onss­pan­nung
    500 V
  • Stoß­span­nungs­fes­tig­keit
    4000 V
Strom
  • Nenn­strom
    16 A
  • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics AC nach IEC 60898-1
    6 kA
  • Einstel­lung des ther­mi­schen Auslö­sers in AC
    1.13 / 1.45 In
  • Magne­ti­scher Einstell­strom
    5 / 10 In
  • Min./­Max. Schwel­len­wert magne­ti­scher Auslöser bei Gleich­strom
    7 / 15 In
  • Min./­Max. Schwel­len­wert ther­mi­scher Auslöser bei Gleich­strom
    1.13 / 1.45 In
  • Abschalt­ver­mögen auf 1 Pol bei It 400 V (EN 60947-2)
    3 kA
  • Ausschalt­ver­mögen Icn bei 400V AC nach IEC 60898-1
    6 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 400V AC IEC 60947-2
    10 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 415V AC IEC 60947-2
    10 kA
Strom / Tempe­ratur
  • Nenn­strom bei -25° C
    21.8 A
  • Nenn­strom bei -20° C
    21.3 A
  • Nenn­strom bei -15° C
    20.8 A
  • Nenn­strom bei -10° C
    20.4 A
  • Nenn­strom bei -5° C
    19.8 A
  • Nenn­strom bei 0° C
    19.3 A
  • Nenn­strom bei 5° C
    18.8 A
  • Nenn­strom bei 10° C
    18.3 A
  • Nenn­strom bei 15° C
    17.8 A
  • Nenn­strom bei 20° C
    17.3 A
  • Nenn­strom bei 25° C
    16.8 A
  • Nenn­strom bei 30° C
    16 A
  • Nenn­strom bei 35° C
    15.8 A
  • Nenn­strom bei 40° C
    15.3 A
  • Nenn­strom bei 45° C
    14.8 A
  • Nenn­strom bei 50°C
    14.5 A
  • Nenn­strom bei 55° C
    13.8 A
  • Nenn­strom bei 60°C
    13.3 A
  • Nenn­strom bei 65°C
    12.8 A
  • Nenn­strom bei 70°C
    12.3 A
Strom Korrek­tur­faktor
  • Korrek­tur­faktor bei 2 neben­ein­ander montierten LS-Schal­tern
    1
  • Korrek­tur­faktor bei 3 neben­ein­ander montierten LS-Schal­tern
    0.95
  • Korrek­tur­faktor bei 4 und 5 neben­ein­ander montierten LS-Schal­tern
    0.9
  • Korrek­tur­faktor bei 6 und mehr neben­ein­ander montierten LS-Schal­tern
    0.85
  • Korrek­tur­faktor magne­ti­scher Auslöser bei 100 Hz
    1.1
  • Korrek­tur­faktor magne­ti­scher Auslöser bei 200 Hz
    1.2
  • Korrek­tur­faktor magne­ti­scher Auslöser bei 400 Hz
    1.5
  • Korrek­tur­faktor magne­ti­scher Auslöser bis 60 Hz
    1
Abmes­sungen
  • Tiefe instal­liertes Produkt
    70 mm
  • Höhe instal­liertes Produkt
    83 mm
  • Breite instal­liertes Produkt
    35 mm
Frequenz
  • Frequenz
    50 bis 60 Hz
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    5.2 W
  • Verlust­leis­tung pro Pol
    2.6 W
Ausdauer
  • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
    4000
  • Gerä­te­le­bens­dauer mecha­ni­sche Schalt­spiele
    20000
Montage
  • Typ obere Anschluss­klemme für modu­lare Geräte
    Schrau­b­an­schluss
  • Dreh­mo­ment
    2,8Nm
  • Typ untere Anschluss­klemme für modu­lare Geräte
    BIconnect
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    1 - 25mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    1 - 35mm²
  • Anschluss­quer­schn. des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter
    1 / 35 mm²
  • Anschluss­quer­schn. des Zugangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter
    1 / 25 mm²
Normen
  • Stan­dard­text
    EN 60898-1
  • Euro­pä­i­sche Direk­tive WEEE
    betroffen
Sicher­heit
  • Schutzart
    IP20
  • REACH konform
    Nein
  • RoHS konform
    Ja
  • Halo­gen­frei
    Nein
Verwen­dung Bedin­gungen
  • Betrieb­stem­pe­ratur
    -25…70 °C
  • Grad der Verun­rei­ni­gung nach IEC 60664 / IEC 60947-2
    2
  • Ener­gie­be­gren­zungs­klasse I²t
    3
  • Höhe über N.N.
    2000 m
  • Luft­feuch­tig­keits­schutz
    für alle Klima
  • Lager-/Trans­port­tem­pe­ratur
    -25…80 °C

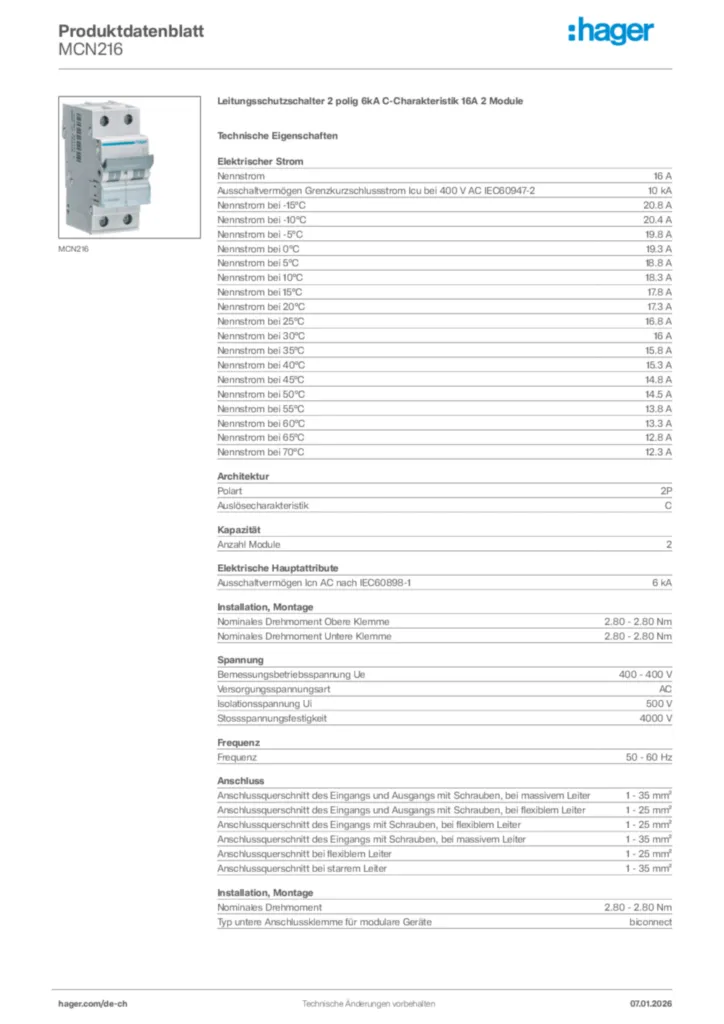

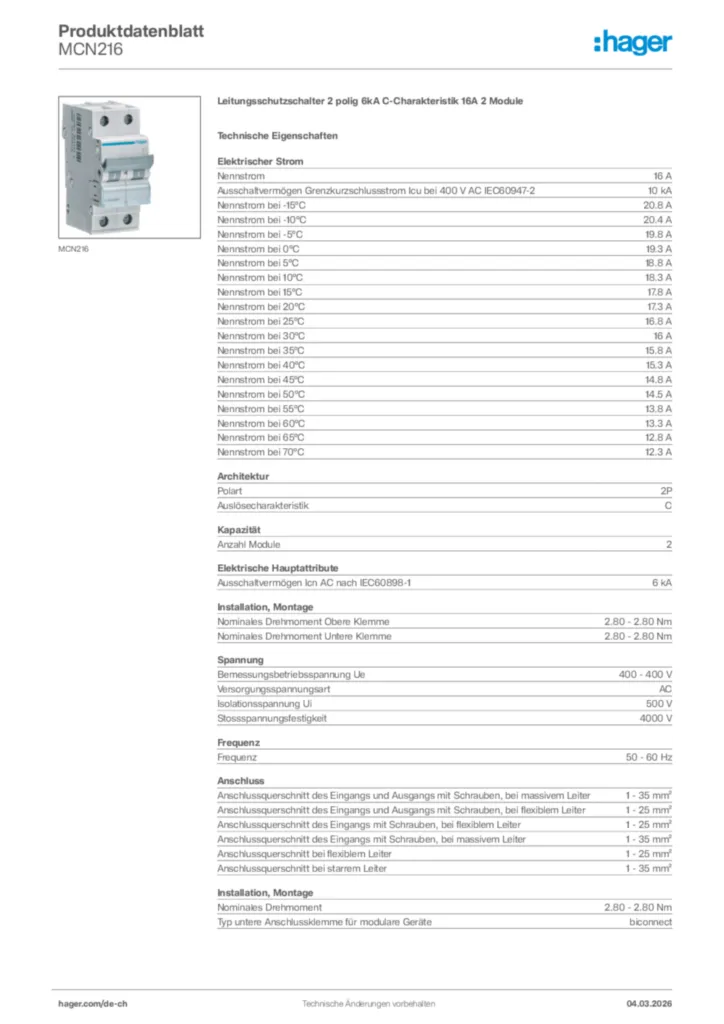

Downloads
