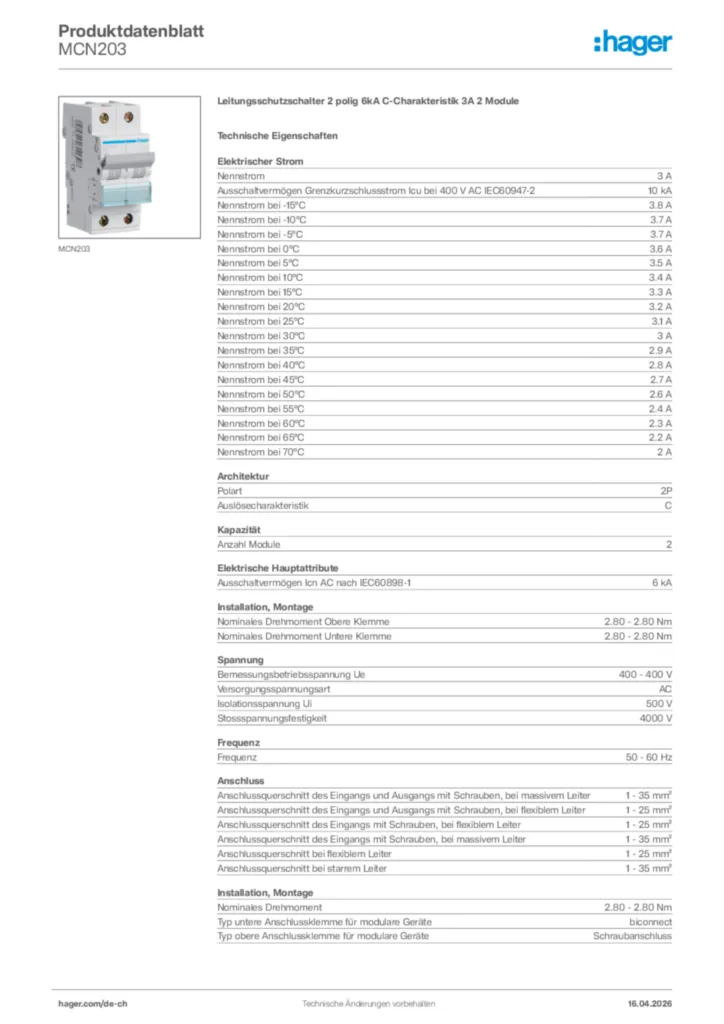

Leitungsschutzschalter Hager MCB 2P 415V Typ C 3A Icn 6kA 2TE MCN203
EAN-Nr.
3250614311253
E-nr.
805 644 004
VPE
6 Stück
Rabattgruppe
M4
Preis*
74.40 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Hilfsschalterblock 3 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar -
Elektrisches Zubehör für Niederspannungskomponenten 2 Produkte verfügbar -
Mehr sehen 8 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
LZ060
Distanzstück für Wärmeentlastung
1.45 CHF / Stück*
-
MZ201
Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
22.65 CHF / Stück* -
MZ202Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
26.25 CHF / Stück* -
MZ221Hilfskontakt strömen und kleinen spannungen 1S+1Ö 5/10mA 12/48V AC/DC
25.20 CHF / Stück*
-
MZ203
Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
56.80 CHF / Stück* -
MZ204Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
59.90 CHF / Stück*
-
MZ205
Unterspannungsauslöser für MCB RCBO < 125A 48V DC
59.90 CHF / Stück* -
MZ206Unterspannungsauslöser für MCB RCBO < 125A 230V AC
56.80 CHF / Stück*
-
MZN173
Neutralleitertrenner 63A
13.50 CHF / Stück* -
MZS173SSK Neutralleitertrenner 20A
13.50 CHF / Stück*
-
MZN175Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
14.35 CHF / Stück* -
MZN176Plombierdraht zum Plombieren der Modulargeräte
18.40 CHF / 10 Stück*
-
MZN110Untere Klemmenabdeckung IP2X für LS-Schalter
3.00 CHF / Stück*
-
KDN263APhasenschiene 2 polig mit Gabelanschluss 10mm² 63A 12 Module
14.00 CHF / Stück* -
KDN280APhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 12 Module
14.40 CHF / Stück* -
KDN280BPhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 57 Module
60.30 CHF / Stück*
-
KZN023Endkappe für Phasenschiene 2 und 3 polig (1 Stk.)
9.45 CHF / 10 Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom3 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-210 kA
-
Nennstrom bei -15°C3,8 A
-
Nennstrom bei -10°C3,7 A
-
Nennstrom bei -5°C3,7 A
-
Nennstrom bei 0°C3,6 A
-
Nennstrom bei 5°C3,5 A
-
Nennstrom bei 10°C3,4 A
-
Nennstrom bei 15°C3,3 A
-
Nennstrom bei 20°C3,2 A
-
Nennstrom bei 25°C3,1 A
-
Nennstrom bei 30°C3 A
-
Nennstrom bei 35°C2,9 A
-
Nennstrom bei 40°C2,8 A
-
Nennstrom bei 45°C2,7 A
-
Nennstrom bei 50°C2,6 A
-
Nennstrom bei 55°C2,4 A
-
Nennstrom bei 60°C2,3 A
-
Nennstrom bei 65°C2,2 A
-
Nennstrom bei 70°C2 A
Architektur
-
Polart2P
-
AuslösecharakteristikC
Kapazität
-
Anzahl Module2
Elektrische Hauptattribute
-
Ausschaltvermögen Icn AC nach IEC60898-16 kA
Installation, Montage
-
Nominales Drehmoment Obere Klemme2,80 - 2,80 Nm
-
Nominales Drehmoment Untere Klemme2,80 - 2,80 Nm
-
Nominales Drehmoment2,80 - 2,80 Nm
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
360° MontagemöglichkeitJa
Spannung
-
Bemessungsbetriebsspannung Ue400 - 400 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Stossspannungsfestigkeit4000 V
Frequenz
-
Frequenz50 - 60 Hz
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1 - 35 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 35 mm²
-
Anschlussquerschnitt bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt bei starrem Leiter1 - 35 mm²
Sicherheit
-
Schutzart IPIP20
Einsatzbedingungen
-
Grad der Verunreinigung nach IEC60664 / IEC60947-22
-
Energiebegrenzungsklasse I²t3
-
LuftfeuchtigkeitsschutzFür alle Klimabereiche
-
Betriebstemperatur-25 - 70 °C
Leistung
-
Gesamtverlustleistung unter Nennstrom4 W
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
Abmessungen
-
Höhe83 mm
-
Breite35 mm
-
Tiefe70 mm
