Reiheneinbaugeräte

Leitungsschutzschalter 3 polig 6kA B-Charakteristik 10A 3 Module MBN310

Name: MBN310
Brand: Hager
SKU: MBN310
Price: 74.9 CHF

EAN-Nr.

3250614310386

E-nr.

805 578 004

VPE

4 Stück

Rabattgruppe

Preis*

74.90 CHF

/ Stück *

Zubehör
Technische Merkmale
Ökologischer Wert
Dokumentationen
Weitere Produkte

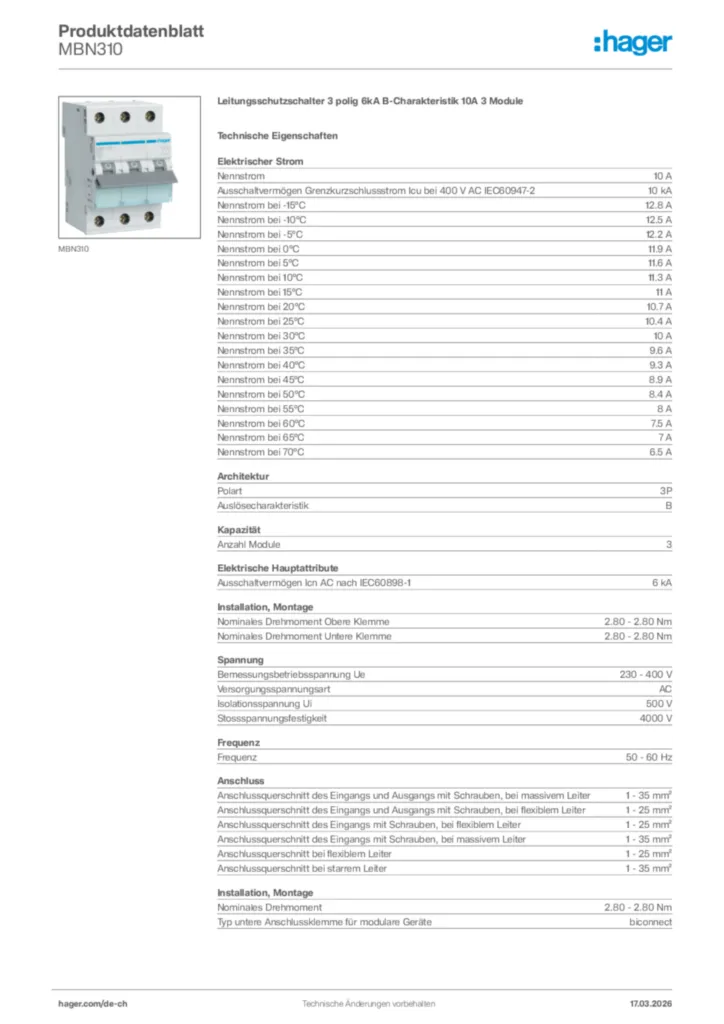

Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Hilfsschalterblock 3 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Unterspannungsauslöser 2 Produkte verfügbar
Elektrisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Mehr sehen 7 weitere Produkte verfügbar

Technische Merkmale

Nennstrom

10 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-2

10 kA
Nennstrom bei -15°C

12,8 A
Nennstrom bei -10°C

12,5 A
Nennstrom bei -5°C

12,2 A
Nennstrom bei 0°C

11,9 A
Nennstrom bei 5°C

11,6 A
Nennstrom bei 10°C

11,3 A
Nennstrom bei 15°C

11 A
Nennstrom bei 20°C

10,7 A
Nennstrom bei 25°C

10,4 A
Nennstrom bei 30°C

10 A
Nennstrom bei 35°C

9,6 A
Nennstrom bei 40°C

9,3 A
Nennstrom bei 45°C

8,9 A
Nennstrom bei 50°C

8,4 A
Nennstrom bei 55°C

8 A
Nennstrom bei 60°C

7,5 A
Nennstrom bei 65°C

7 A
Nennstrom bei 70°C

6,5 A

Polart

3P
Auslösecharakteristik

B

Anzahl Module

3

Ausschaltvermögen Icn AC nach IEC60898-1

6 kA
Nominales Drehmoment Obere Klemme

2,80 - 2,80 Nm
Nominales Drehmoment Untere Klemme

2,80 - 2,80 Nm

Bemessungsbetriebsspannung Ue

230 - 400 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Stossspannungsfestigkeit

4000 V

Frequenz

50 - 60 Hz

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1 - 35 mm²

Nominales Drehmoment

2,80 - 2,80 Nm
Typ untere Anschlussklemme für modulare Geräte

biconnect
Typ obere Anschlussklemme für modulare Geräte

Schraubanschluss
360° Montagemöglichkeit

Ja

Schutzart IP

IP20

Grad der Verunreinigung nach IEC60664 / IEC60947-2

2
Energiebegrenzungsklasse I²t

3
Luftfeuchtigkeitsschutz

Für alle Klimabereiche
Betriebstemperatur

-25 - 70 °C

Gesamtverlustleistung unter Nennstrom

5,80 W

Anschluss-/Steckertyp

Schraubanschluss
Ausrichtung obere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen
Ausrichtung untere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen

Höhe

83 mm
Breite

52,50 mm
Tiefe

70 mm

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP Dokument en-GB 2024-02-06

PDF

377,10 kB

RoHS-declaration 2023-10-20 (english)

PDF

32,98 kB

REACH-declaration 2023-10-20 (english)

PDF

33,06 kB

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild MBN310
Technische Beilage (single-product)

Verlustleistungsdatenblatt

Technische Beilage (single-product) de-DE 2021-10-20

PDF

847,80 kB
Konformitätserklärung

Konformitätserklärung 2024-09-11

PDF

537,59 kB

UKCA Declaration of Conformity

Konformitätserklärung en-GB 2024-09-11

PDF

541,99 kB
