Leitungsschutzschalter 1 polig 6kA B-Charakteristik 16A 1 Modul MBN016
EAN-Nr.
3250614317743
E-nr.
805 519 004
VPE
12 Stück
Rabattgruppe
M4
Preis*
16.90 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Hilfsschalterblock 3 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar -
Elektrisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Mehr sehen 4 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
LZ060
Distanzstück für Wärmeentlastung
1.40 CHF / Stück*
-
MZ201
Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
22.10 CHF / Stück* -
MZ202Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
25.60 CHF / Stück* -
MZ221Hilfskontakt strömen und kleinen spannungen 1S+1Ö 5/10mA 12/48V AC/DC
24.60 CHF / Stück*
-
MZ203
Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
56.00 CHF / Stück* -
MZ204Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
59.00 CHF / Stück*
-
MZ205
Unterspannungsauslöser für MCB RCBO < 125A 48V DC
59.00 CHF / Stück* -
MZ206Unterspannungsauslöser für MCB RCBO < 125A 230V AC
56.00 CHF / Stück*
-
MZN173
Neutralleitertrenner 63A
13.05 CHF / Stück*
-
MZN175Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
13.95 CHF / Stück* -
MZN176Plombierdraht zum Plombieren der Modulargeräte
18.05 CHF / 10 Stück*
-
S014Vorhängeschloß mit 3 Schlüsseln
9.75 CHF / Stück*
-
MZN110Untere Klemmenabdeckung IP2X für LS-Schalter
2.00 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom16 A
-
Ausschaltvermögen Icn bei 230 V AC nach IEC60898-16 kA
-
Nennstrom bei -15°C20,8 A
-
Nennstrom bei -10°C20,4 A
-
Nennstrom bei -5°C19,8 A
-
Nennstrom bei 0°C19,3 A
-
Nennstrom bei 5°C18,8 A
-
Nennstrom bei 10°C18,3 A
-
Nennstrom bei 15°C17,8 A
-
Nennstrom bei 20°C17,3 A
-
Nennstrom bei 25°C16,8 A
-
Nennstrom bei 30°C16 A
-
Nennstrom bei 35°C15,8 A
-
Nennstrom bei 40°C15,3 A
-
Nennstrom bei 45°C14,8 A
-
Nennstrom bei 50°C14,5 A
-
Nennstrom bei 55°C13,8 A
-
Nennstrom bei 60°C13,3 A
-
Nennstrom bei 65°C12,8 A
-
Nennstrom bei 70°C12,3 A
Architektur
-
Polart1P
-
AuslösecharakteristikB
Kapazität
-
Anzahl Module1
Elektrische Hauptattribute
-
Ausschaltvermögen Icn AC nach IEC60898-16 kA
-
Nominales Drehmoment Obere Klemme2,80 - 2,80 Nm
-
Nominales Drehmoment Untere Klemme2,80 - 2,80 Nm
Spannung
-
Bemessungsbetriebsspannung Ue230 - 400 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Stossspannungsfestigkeit4000 V
Frequenz
-
Frequenz50 - 60 Hz
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1 - 35 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 35 mm²
Installation, Montage
-
Nominales Drehmoment2,80 - 2,80 Nm
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
360° MontagemöglichkeitJa
Sicherheit
-
Schutzart IPIP20
Einsatzbedingungen
-
Grad der Verunreinigung nach IEC60664 / IEC60947-22
-
Energiebegrenzungsklasse I²t3
-
LuftfeuchtigkeitsschutzFür alle Klimabereiche
-
Betriebstemperatur-25 - 70 °C
Leistung
-
Gesamtverlustleistung unter Nennstrom2,40 W
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
Abmessungen
-
Höhe83 mm
-
Breite17,50 mm
-
Tiefe70 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

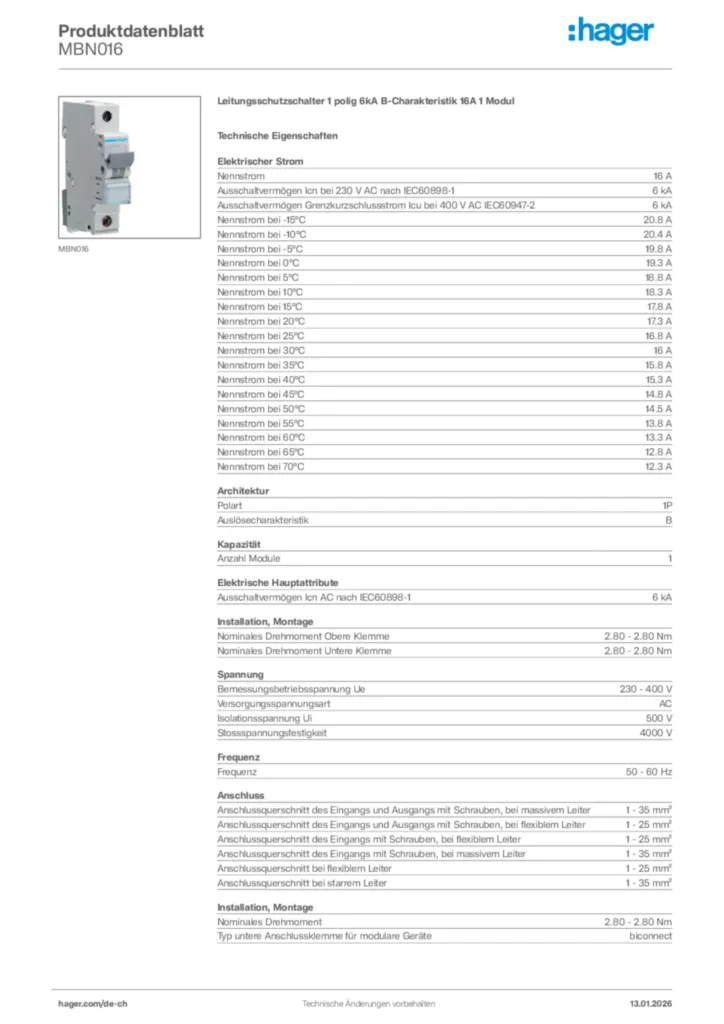

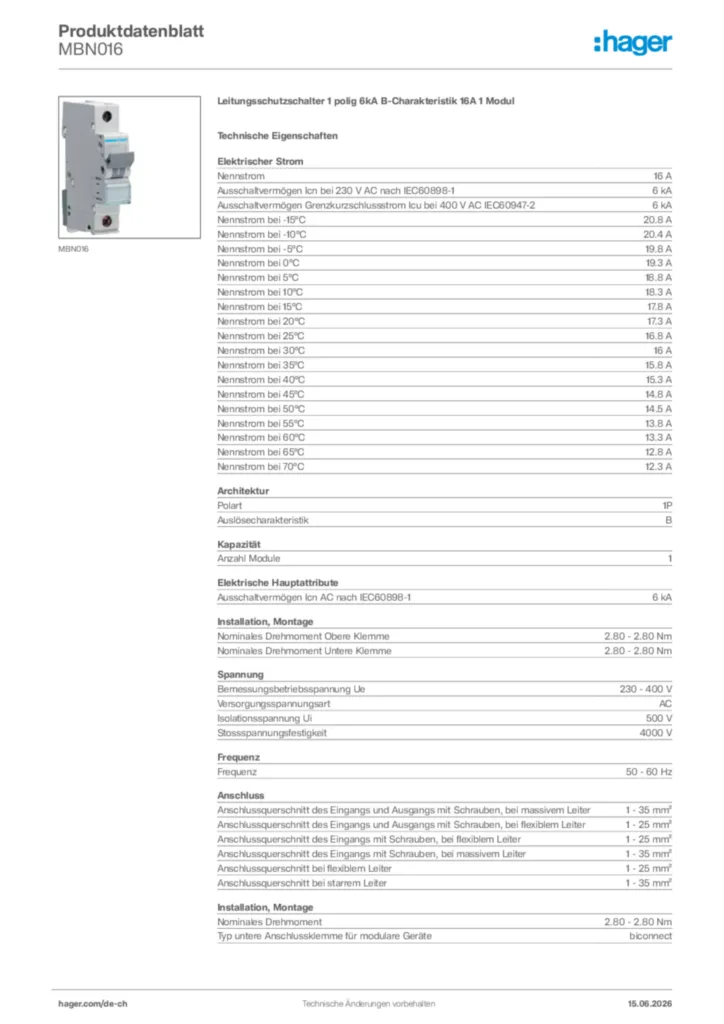

Produktbild MBN016
-
