NH3-Sicherungslastschaltleiste 630A 1-polig schaltbar Bolzenanschluss M12 LVSR3BE
EAN-Nr.
7611919350242
VPE
1 Stück
Rabattgruppe
52
Preis*
450.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schraubbefestigungset 2 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 6 Produkte verfügbar -
Stromwandler 3 Produkte verfügbar -
Kennzeichnungsmaterial 1 Produkte verfügbar -
Abdeckung/Blende/Beschriftungsleiste 1 Produkte verfügbar -
Mehr sehen 2 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
LVZAE12R
Anschlusselement M12x35
13.05 CHF / Stück* -
LVZAE8RAnschlusselement M8x30
10.45 CHF / Stück*
-
LVZBR
Bolzenanschluss zu NH1-NH3 rostfrei
30.70 CHF / Set* -
LVZMGBSchublade für Bolzenanschluss zu NH1-NH3
10.05 CHF / Set* -
LVZMRSchublade mit Mutter M12 zu Schraubanschluss M12 zu NH1-NH3
15.85 CHF / Stück* -
LVZSMSpannungsabnahme oben mit Motorschutzschalter 4.0-6.3A
245.00 CHF / Stück* -
LVZSS
Spannungsabnahme oben mit D01-Sicherungssockel
217.00 CHF / Stück* -
LVZUBBeschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
38.45 CHF / Set*
-
LVZW401K05G
Stromwandler für LV NH1-3 400/5A 5VA Klasse 0.5s Geeicht
154.50 CHF / Stück* -
LVZW601K05GStromwandler für LV NH1-3 600/5A 5VA Klasse 0.5s Geeicht
159.00 CHF / Stück* -
LVZW801K05GStromwandler für LV NH1-3 800/5A 5VA Klasse 0.5s Geeicht
185.00 CHF / Stück*
-
LVZIFT3
Infoträger zu NH3-Sicherungslastschaltleiste 630A
8.45 CHF / Stück*
-
CUC10C-Kupferprofil 840A Länge 3m 410mm²
1’207.00 CHF / Stück* -
CUC6C-Kupferprofil 560A Länge 3m 250mm²
308.00 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom630 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC6094710 kA
Sicherung
-
SicherungsgrösseNH3
Anschlussmöglichkeiten
-
Anschluss-/SteckertypBolzenanschluss
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter35 - 300 mm²
-
Anschlussquerschnitt bei starrem Leiter35 - 300 mm²
-
Anschluss-/SteckertypSchraubanschluss
Architektur
-
Polanzahl1
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment32 - 32 Nm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele800
Sicherheit
-
Schutzart IPIP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit12 kV
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe671 mm
-
Tiefe190 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom111 W
Frequenz
-
Frequenz50 - 60 Hz
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

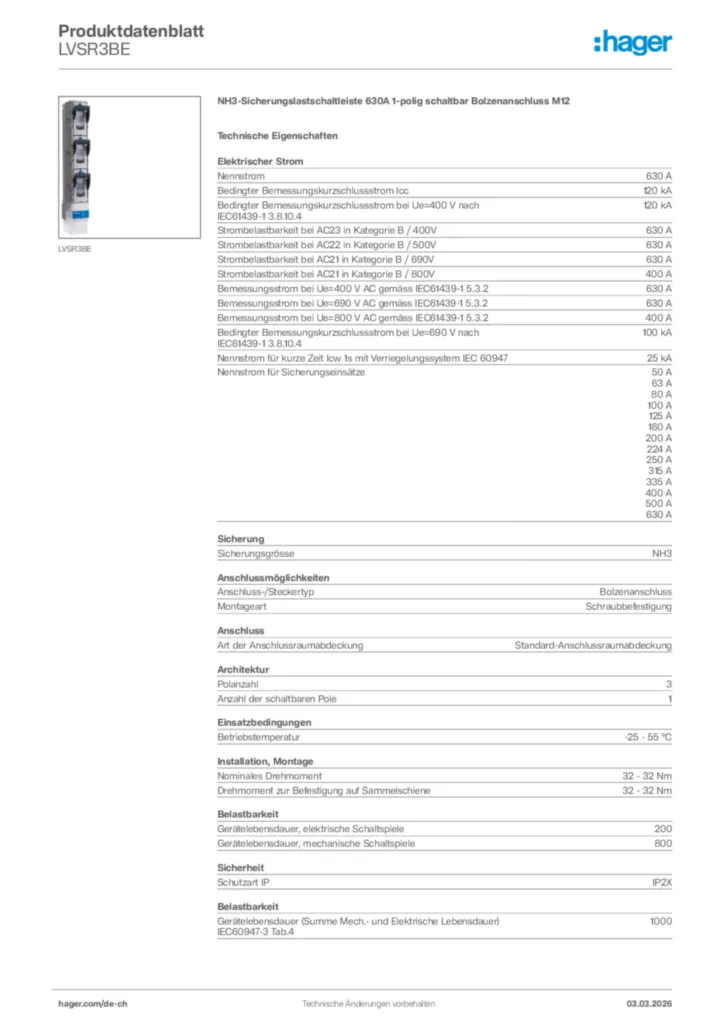

Produktbild LVSR3BE
-
Montageanleitung
Montageanleitung für LVDR1260CE, LVSG1AE, LVSR1VE, LVTR1000CE - NH-Sicherungs-Lastschaltleiste LV (DE-NO-EN-FR-ES-PL-DA-NL, Stand: 03.2011)
Montageanleitung International 2011-03-31
PDF3,70 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-31
PDF317,59 kB
Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
PDF615,53 kB
Mehr Downloads
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
