NHS-Lastschaltleiste weber.vertigroup 3P DIN00 160A SaS 185mm Schraubanschl.hoch LVSGW00TSPX

NH-Sicherungs-Lastschaltleiste weber.vertigroup weber.vertigroup, für Wandlereinbau, schaltbar, für SaS, Anschluss M8
EAN-Nr.
4049857124602
E-nr.
847 011 569
VPE
1 Stück
Rabattgruppe
57
Preis*
 213.00 CHF
/ Stück *
 213.00 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

NHS-Lastschaltleiste weber.vertigroup 3P DIN00 160A SaS 185mm Schraubanschl.hoch

LVSGW00TSPX

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mehr sehen (13)
    • Abde­ckung/Blen­de/­Be­schrif­tungs­leiste 1 Produkte verfügbar
    • Sammel­schie­nen­klemme 1 Produkte verfügbar
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 2 Produkte verfügbar
    • Sammel­schienen­träger 1 Produkte verfügbar
    • Schraub­be­fes­ti­gungset 2 Produkte verfügbar
    • Kenn­zeich­nungs­ma­te­rial 1 Produkte verfügbar

    Optionales Zubehör

    • Abde­ckung/Blen­de/­Be­schrif­tungs­leiste
    • Sammel­schie­nen­klemme
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Sammel­schienen­träger
    • Schraub­be­fes­ti­gungset
    • Kenn­zeich­nungs­ma­te­rial
    • Sammel­schiene
    • Kabel­klem­me­n­an­schluss
    • Zube­hör/Er­satz­teile für Sammel­schienen
    • LVZ00RAD185

      Reserveplatzabdeckung LV, 50mm breit, Gr.00 zur Abdeckung der Stromschienen
       30.70 CHF  / Stück*
    • LVZ00EK185

      Sammelschienenhaken für LV NH00 185mm, Schienenstärke 5-10mm, Set à 3 Stück
       25.05 CHF  / Set*
    • LVZASD

      Doppelanschlusslasche LV NH00/185 für 2 Leiter bis 35mm², rostfrei(SET=3 Stück)
       13.55 CHF  / Stück*
    • LVZUB

      Beschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
       38.45 CHF  / Set*
    • LVZIT

      Isolierträger 3-polige Feldverteilschienen 185mm Phasenmittenabstand
       30.00 CHF  / Stück*
    • LVZAE12R

      Anschlusselement M12x35
       13.05 CHF  / Stück*
    • LVZAE8R

      Anschlusselement M8x30
       10.45 CHF  / Stück*
    • LVZ00BTKI

      Beschriftungsträger kurz für LV NH00 185mm, bedruckt mit Typenschilddaten
       4.95 CHF  / Stück*
    • CUC10

      C-Kupferprofil 840A Länge 3m 410mm²
       1’207.00 CHF  / Stück*
    • CUC6

      C-Kupferprofil 560A Länge 3m 250mm²
       308.00 CHF  / Stück*
    • LVZ00D185

      Doppelanschlussklemme Gr.00 185mm rostfrei
       55.20 CHF  / Set*
    • LVZ00RAD80185

      Leerfeldabdeckung Gr.00 Breite 50mm 185mm
       37.70 CHF  / Stück*
    • LVZ00RAD80X185

      Leerfeldabdeckung Gr.00 Breite 50mm 185mm mit Befestigungsmaterial
       30.70 CHF  / Stück*

    Technische Merkmale

    Elek­tri­scher Strom
    • Nenn­strom
      160 A
    • Bedingter Bemes­sungs­kurz­schluss­strom Icc
      120 kA
    • Bedingter Bemes­sungs­kurz­schluss­strom bei Ue=400 V nach IEC61439-1 3.8.10.4
      120 kA
    • zul. Bemes­sungs­kurz­zeit­strom­fes­tig­keit Icw unter 1s IEC60947
      5 kA
    Siche­rung
    • Siche­rungs­grösse
      NH00
    Anschluss­mög­lich­keiten
    • Anschluss-/­Ste­ckertyp
      Schrau­b­an­schluss
    Anschluss
    • Anschluss­quer­schnitt bei flexi­blem Leiter
      2.5 - 95 mm²
    • Anschluss­quer­schnitt bei starrem Leiter
      2.5 - 95 mm²
    • Anschluss-/­Ste­ckertyp
      M8 Anschluss
    Archi­tektur
    • Polan­zahl
      3
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -25 - 55 °C
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment
      14 - 14 Nm
    Belast­bar­keit
    • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
      200
    • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
      1400
    Sicher­heit
    • Schutzart IP
      IP2X
    Span­nung
    • Isola­ti­onss­pan­nung Ui
      1000 V
    • Stoss­s­pan­nungs­fes­tig­keit
      8 kV
    Abmes­sungen
    • Abstand Sammel­schienen
      185 mm
    • Höhe
      741 mm
    • Tiefe
      177 mm
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      22 W
    Frequenz
    • Frequenz
      50 - 60 Hz
    Elek­tri­scher Schutz
    • Mit Fehler­an­zeige
      Nein

    Ökologischer Wert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja
    REACH-konform Ja
    Halogenfrei Ja

    Zertifizierungen und Dokumente

    PEP_Hager_HAGE-00632-V01.01-EN
    PDF
    251,63 kB
    Hager REACH declaration LVSGW00TSPX
    PDF
    Hager RoHS Report LVSGW00TSPX
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild LVSGW00TSPX | Hager Schweiz

      Produktbild LVSGW00TSPX

    • Product datasheet

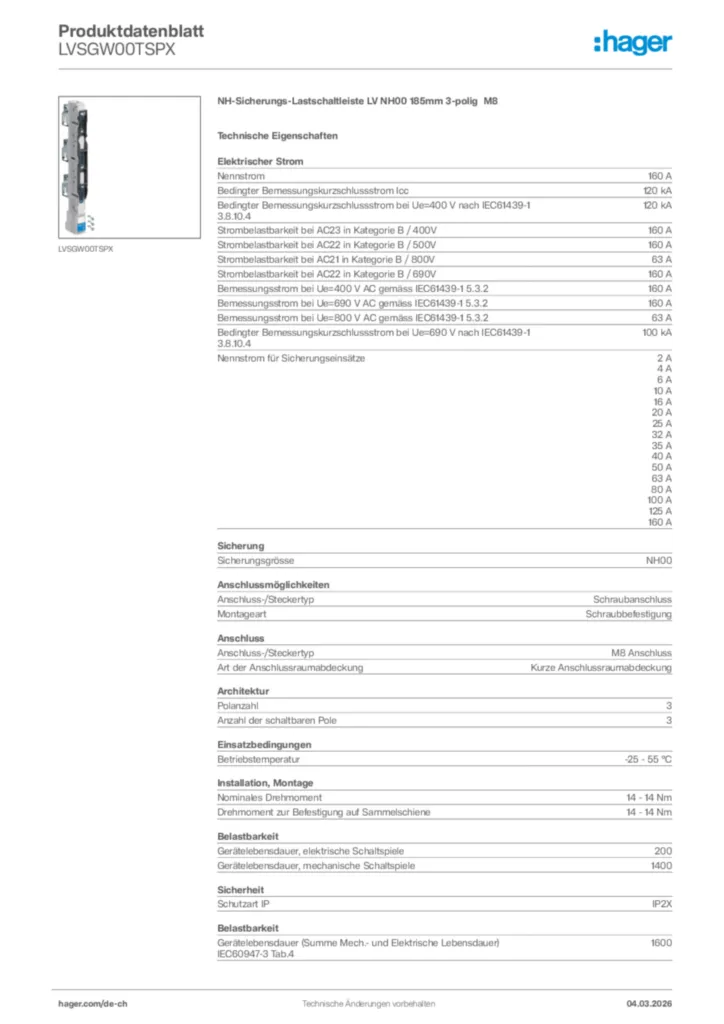

      Bild Hager Produktdatenblatt LVSGW00TSPX | Hager Schweiz
