NH-Sicherungs-Lastschaltleiste LV NH00 185mm 1-polig Direktanschluss LVSG00RE
EAN-Nr.
4049857199785
E-nr.
847 011 229
VPE
1 Stück
Rabattgruppe
57
Preis*
153.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Niederspannung HRC Sicherungseinsatz 4 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 4 Produkte verfügbar -
Hutschienenadapter 1 Produkte verfügbar -
Schraubbefestigungset 2 Produkte verfügbar -
Klemmenabdeckung 3 Produkte verfügbar -
Mehr sehen 13 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
NH00LP10MR
NH-Sicherungseinsatz Grösse 00 400V~ gG 10A Stirnkennmelder
7.40 CHF / Stück* -
NH00LP125MRNH-Sicherungseinsatz Grösse 00 400V~ gG 125A Stirnkennmelder
8.85 CHF / Stück* -
NH00LP160MRNH-Sicherungseinsatz Grösse 00 400V~ gG 160A Stirnkennmelder
8.85 CHF / Stück* -
NH00LP6MRNH-Sicherungseinsatz Grösse 00 400V~ gG 6A Stirnkennmelder
7.40 CHF / Stück*
-
LVZ00AHB
Gerätehalter als Blindelement für LV NH00, 95mm lang ohne Ausschnitt
10.05 CHF / Stück* -
LVZASDDoppelanschlusslasche LV NH00/185 für 2 Leiter bis 35mm², rostfrei(SET=3 Stück)
13.30 CHF / Stück* -
LVZAWSeitlicher Abstützwinkel LV für die Befestigung der Blendstreifenprofile
8.20 CHF / Set* -
LVZUBBeschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
37.70 CHF / Set*
-
LVZAE12R
Anschlusselement M12x35
12.80 CHF / Stück* -
LVZAE8RAnschlusselement M8x30
10.20 CHF / Stück*
-
LVZ00AK
Anschlussraumabdeckung kurz für LV NH00/60/100mm, Einsatz bei Rahmenklemme
10.05 CHF / Stück* -
LVZ00ALAnschlussraumabdeckung standard für LV NH00/60/100mm
17.50 CHF / Stück* -
LVZ00AL185Anschlussraumabdeckung standard für LV Größe 00/185mm, Einsatz bei Rahmenklemme
18.80 CHF / Stück*
-
LVZ00AOUAusgleichsblende oben & unten für Schaltleisten LV NH00 60mm auf 185mm zu NH1-3
12.60 CHF / Set* -
LVZ00RA185Reserveplatzabdeckung für LV NH00 185mm, 50mm breit, mit 2 Distanzbolzen
45.25 CHF / Stück* -
LVZ00RAD185Reserveplatzabdeckung LV, 50mm breit, Gr.00 zur Abdeckung der Stromschienen
30.10 CHF / Stück*
-
LVZ00BSTBezeichnungsschild LV für Größe 00/60 - 00/185
2.35 CHF / Stück* -
LVZ00BTKBeschriftungsträger kurz, unten oder oben anklippbar für LV Gr.00/185
5.20 CHF / Stück* -
LVZ00BTKIBeschriftungsträger kurz für LV NH00 185mm, bedruckt mit Typenschilddaten
4.85 CHF / Stück*
-
CUC10C-Kupferprofil 840A Länge 3m 410mm²
1’178.00 CHF / Stück* -
CUC6C-Kupferprofil 560A Länge 3m 250mm²
300.00 CHF / Stück*
-
LVZ00BTSBeschriftungsträger zum aufstecken an LV NH00/60mm bis 00/185mm
3.75 CHF / Stück* -
LVZ00SAMikroschalter für Schaltstellungsanzeige LV NH00 60mm oder 185mm
12.55 CHF / Stück*
-
LVZ00RAD80185Leerfeldabdeckung Gr.00 Breite 50mm 185mm
37.70 CHF / Stück* -
LVZ00RAD80X185Leerfeldabdeckung Gr.00 Breite 50mm 185mm mit Befestigungsmaterial
30.10 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC609475 kA
Sicherung
-
SicherungsgrösseNH00
Anschlussmöglichkeiten
-
Anschluss-/SteckertypDirektanschluss
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter2.5 - 95 mm²
-
Anschlussquerschnitt bei starrem Leiter2.5 - 95 mm²
-
Anschluss-/SteckertypRahmenklemme
Architektur
-
Polanzahl1
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment14 - 14 Nm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele1400
Sicherheit
-
Schutzart IPIP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit8 kV
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe671 mm
-
Tiefe123 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom22 W
Frequenz
-
Frequenz50 - 60 Hz
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

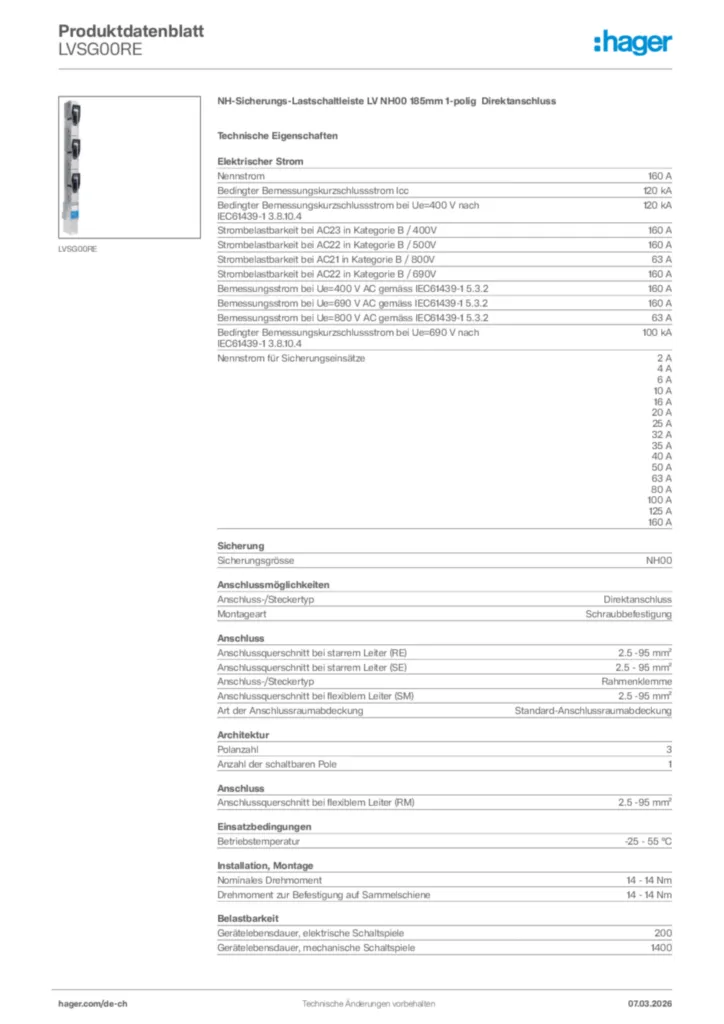

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVSG00RE
-
Montageanleitung
Montageanleitung für LVSG00PE-ST502, LVSR00SE - NH-Sicherungs-Lastschaltleiste E³ LV NH00 185 mm (DE, Stand: 08.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF3,53 MB
Montageanleitung für LVSG00PE-ST502, LVSR00SE - NH-Sicherungs-Lastschaltleiste E³ LV NH00 185 mm (FR, Stand: 08.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF3,53 MB
Montageanleitung für LVSG00PE-ST502, LVSR00SE - NH-Sicherungs-Lastschaltleiste E³ NH00 185 mm (DE-EN, Stand: 08.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF3,53 MB -
Konformitätserklärung
Declaration
Konformitätserklärung en-GB, de-DE 2023-02-07
PDF772,51 kB
Konformitätserklärung en-GB, de-DE 2023-09-14
PDF772,30 kB
Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
PDF615,53 kB
