    NH-Sicherungslastschaltleiste fv+, DIN3, 630A, 1-polig schaltbar, rostfrei, Montage auf 185mm Sammelschienensystem, Anschluss seitlich links
    EAN-Nr.
    7611919009270
    E-nr.
    847 012 949
    VPE
    1 Stück
    Rabattgruppe
    62
    • fv+ und Zubehör

    NH-Lastschaltleiste fv+ DIN3 630A 1p rostfrei Anschluss seitlich links LV8SR3SLE

    Preis*
    CHF 510.00
    / Stück *
    CHF 510.00
    / Stück *
    Grosshandel finden
    Einer Liste hinzufügen
    Einer Liste hinzufügen

    Melden Sie sich an, um eine Produktliste zu erstellen

    Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

    Ein Konto erstellen Anmelden

    Wählen Sie einen Grosshandel

    Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

    NH-Lastschaltleiste fv+ DIN3 630A 1p rostfrei Anschluss seitlich links

    LV8SR3SLE

    • Zubehör
    • Technische Merkmale
    • Ökologischer Wert
    • Dokumentationen
    • Weitere Produkte
    Produktdatenblatt herunterladen

    Vervollständigen Sie Ihr System

    Optionales Zubehör

    • Abde­ckung/Blen­de/­Be­schrif­tungs­leiste 1 Produkte verfügbar
    • Schraub­be­fes­ti­gungset 2 Produkte verfügbar
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 5 Produkte verfügbar
    • Strom­wandler 3 Produkte verfügbar
    • Sammel­schiene 2 Produkte verfügbar

    Optionales Zubehör

    • Abde­ckung/Blen­de/­Be­schrif­tungs­leiste
    • Schraub­be­fes­ti­gungset
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Strom­wandler
    • Sammel­schiene
    • LVZRA

      Reserveplatzabdeckung LV, 150mm breit, Gr.1-3 zur Abdeckung der Stromschienen
      CHF 59.70  / Stück*
    • LVZAE12R

      Anschlusselement M12x35
      CHF 13.20  / Stück*
    • LVZAE8R

      Anschlusselement M8x30
      CHF 10.55  / Stück*
    • LVZAKL

      Abdeckklappe zu NH1-NH3
      CHF 7.80  / Set*
    • LVZBR

      Bolzenanschluss zu NH1-NH3 rostfrei
      CHF 31.05  / Set*
    • LVZSM

      Spannungsabnahme oben mit Motorschutzschalter 4.0-6.3A
      CHF 248.00  / Stück*
    • LVZSS

      Spannungsabnahme oben mit D01-Sicherungssockel
      CHF 219.00  / Stück*
    • LVZUB

      Beschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
      CHF 38.90  / Set*
    • LVZW401K05G

      Stromwandler 400/5A 5VA Kl.0.5s Geeicht
      CHF 156.00  / Stück*
    • LVZW601K05G

      Stromwandler 600/5A 5VA Kl.0.5s Geeicht
      CHF 161.00  / Stück*
    • LVZW801K05G

      Stromwandler 800/5A 5VA Kl.0.5s Geeicht
      CHF 187.00  / Stück*
    • CUC10

      C-Kupferprofil 840A Länge 3m 410mm²
      CHF 1’220.00  / Stück*
    • CUC6

      C-Kupferprofil 560A Länge 3m 250mm²
      CHF 311.00  / Stück*

    Technische Merkmale

    Elek­tri­scher Strom
    • Nenn­strom
      630 A
    • Bedingter Bemes­sungs­kurz­schluss­strom Icc
      120 kA
    • Bedingter Bemes­sungs­kurz­schluss­strom bei Ue=400 V nach IEC61439-1 3.8.10.4
      120 kA
    • Strom­belast­bar­keit bei AC23 in Kate­gorie B / 400V
      630 A
    • Strom­belast­bar­keit bei AC22 in Kate­gorie B / 500V
      630 A
    • Strom­belast­bar­keit bei AC21 in Kate­gorie B / 690V
      630 A
    • Strom­belast­bar­keit bei AC21 in Kate­gorie B / 800V
      400 A
    • Bemes­sungs­strom bei Ue=400 V AC gemäss IEC61439-1 5.3.2
      630 A
    • Bemes­sungs­strom bei Ue=690 V AC gemäss IEC61439-1 5.3.2
      630 A
    • Bemes­sungs­strom bei Ue=800 V AC gemäss IEC61439-1 5.3.2
      400 A
    • Bedingter Bemes­sungs­kurz­schluss­strom bei Ue=690 V nach IEC61439-1 3.8.10.4
      120 kA
    • Nenn­strom für kurze Zeit Icw 1s mit Verrie­ge­lungs­system IEC 60947
      25 kA
    • Nenn­strom für Siche­rungs­ein­sätze
      50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 335 A, 400 A, 500 A, 630 A
    • zul. Bemes­sungs­kurz­zeit­strom­fes­tig­keit Icw unter 1s IEC60947
      15 kA
    Siche­rung
    • Siche­rungs­grösse
      NH3
    Anschluss­mög­lich­keiten
    • Anschluss-/­Ste­ckertyp
      Schrau­b­an­schluss
    • Monta­geart
      Schraub­be­fes­ti­gung
    Anschluss
    • Anschluss-/­Ste­ckertyp
      M12 Anschluss
    • Art der Anschluss­rau­mab­de­ckung
      Stan­dard-­An­schluss­rau­mab­de­ckung
    Archi­tektur
    • Polan­zahl
      3
    • Anzahl der schalt­baren Pole
      1
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -25 - 55 °C
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment
      32 - 32 Nm
    • Dreh­mo­ment zur Befes­ti­gung auf Sammel­schiene
      32 - 32 Nm
    Belast­bar­keit
    • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
      200
    • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
      800
    • Gerä­te­le­bens­dauer (Summe Mech.- und Elek­tri­sche Lebens­dauer) IEC60947-3 Tab.4
      1000
    Sicher­heit
    • Schutzart IP
      IP2X
    Span­nung
    • Isola­ti­onss­pan­nung Ui
      1000 V
    • Stoss­s­pan­nungs­fes­tig­keit
      12 V
    • Bemes­sungs­be­triebss­pan­nung Ue
      690 - 690 V
    Abmes­sungen
    • Abstand Sammel­schienen
      185 mm
    • Höhe
      671 mm
    • Tiefe
      189 mm
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      111 W
    • Verlust­leis­tung der Siche­rungs­ein­satz im Gerät instal­liert
      48 W
    • Verlust­leis­tung bei Voll­last
      255 W
    Frequenz
    • Frequenz
      50 - 60 Hz
    Elek­tri­scher Schutz
    • Mit Fehler­an­zeige
      Nein
    Funk­ti­onen
    • Doppelt unter­bre­chend
      Ja

    Ökologischer Wert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja
    REACH-konform Ja
    Halogenfrei Ja

    Zertifizierungen und Dokumente

    PEP - Vertical design fuse switch size 2 400A (English)
    PDF
    1,26 MB
    REACH declaration LV8SR3SLE
    PDF
    RoHS report LV8SR3SLE
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild LV8SR3SLE | Hager Schweiz

      Produktbild LV8SR3SLE

    • Produktdatenblatt

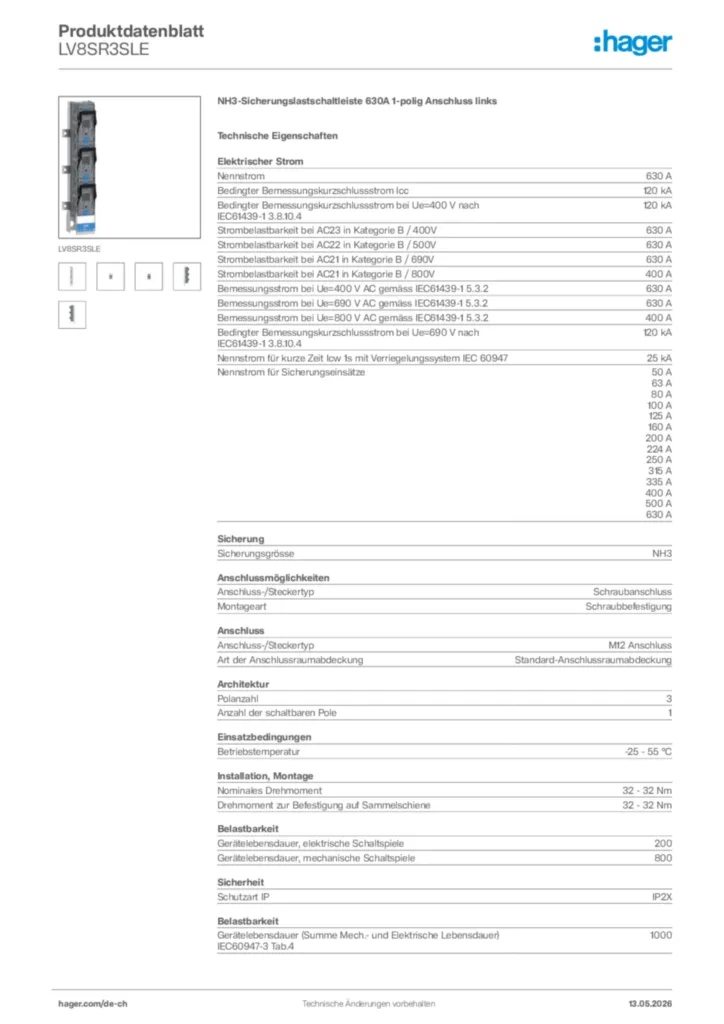

      Bild Hager Produktdatenblatt LV8SR3SLE | Hager Schweiz

      Hager Produktdatenblatt LV8SR3SLE

      NH3-Sicherungslastschaltleiste 630A 1-polig Anschluss links

      PDF

    • Montageanleitung

      Bild Montageanleitung International 2025-10-24 | Hager Schweiz

      Montageanleitung International 2025-10-24

      PDF
      18,64 MB
      Bild Montageanleitung de-DE 2026-04-28 | Hager Schweiz

      Montageanleitung de-DE 2026-04-28

      PDF
      52,04 MB
      Bild Montageanleitung en-GB 2026-04-28 | Hager Schweiz

      Montageanleitung en-GB 2026-04-28

      PDF
      39,54 MB
      Bild Montageanleitung fr-FR 2026-04-28 | Hager Schweiz

      Montageanleitung fr-FR 2026-04-28

      PDF
      49,85 MB

    • Konformitätserklärung

      Bild Konformitätserklärung en-GB 2025-12-08 | Hager Schweiz

      Konformitätserklärung en-GB 2025-12-08

      PDF
      426,41 kB
