    • Home
    • Katalog
    • Reihen­ein­bau­ge­räte
    • Schutz­ein­rich­tungen und Zubehör
    • Leitungs­schutz­schalter (MCB)
    • HMD490
    Leitungsschutzschalter Hager MCB, Polzahl (gesamt) 4, Bemessungsspannung 230 V, Auslösecharakteristik D, Bemessungsstrom 100 A, Breite in Teilungseinheiten 6
    EAN-Nr.
    3250613230357
    E-nr.
    806 887 114
    VPE
    1 Stück
    Rabattgruppe
    N2
    • Leitungs­schutz­schalter (MCB)

    Leitungsschutzschalter Hager MCB 4P 230V Typ D 100A 6TE HMD490

    Preis*
    CHF 644.00
    / Stück *
    CHF 644.00
    / Stück *
    Grosshandel finden
    Einer Liste hinzufügen
    Einer Liste hinzufügen

    Melden Sie sich an, um eine Produktliste zu erstellen

    Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

    Ein Konto erstellen Anmelden

    Wählen Sie einen Grosshandel

    Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

    Leitungsschutzschalter Hager MCB 4P 230V Typ D 100A 6TE

    HMD490

    • Zubehör
    • Technische Merkmale
    • Ökologischer Wert
    • Dokumentationen
    • Weitere Produkte
    Produktdatenblatt herunterladen

    Vervollständigen Sie Ihr System

    Optionales Zubehör

  • Mehr sehen (13)
    • AOB 125 A Typ A-HI 2 Produkte verfügbar
    • Verrie­ge­lungs­funk­ti­onen 2 Produkte verfügbar
    • Phasen­tren­nungs­funk­ti­onen 1 Produkte verfügbar
    • Klem­me­n­ab­de­ckung 1 Produkte verfügbar
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
    • Unter­span­nungs­aus­löser 1 Produkte verfügbar

    Optionales Zubehör

    • AOB 125 A Typ A-HI
    • Verrie­ge­lungs­funk­ti­onen
    • Phasen­tren­nungs­funk­ti­onen
    • Klem­me­n­ab­de­ckung
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Unter­span­nungs­aus­löser
    • Arbeitsstromaus­löser
    • Hilfs­schal­ter­block
    • BTH480E

      Fehlerstromblock 4polig 125A Fehlerstrom einstellbar Type HI
      CHF 992.00  / Stück*
    • BDH480E

      Fehlerstromblock 4polig 125A 30mA Type A HI
      CHF 944.00  / Stück*
    • MZN175

      Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
      CHF 14.55  / Stück*
    • MZN176

      Plombierdraht zum Plombieren der Modulargeräte
      CHF 18.65  / 10 Stück*
    • MZN131

      Phasenabschottung für Leitungsschutzschalter 15kA
      CHF 28.65  / Set*
    • MZN130

      Klemmenabdeckung für Leitungsschutzschalter 15kA 1 polig
      CHF 6.15  / Stück*
    • LZ060

      Distanzstück für Wärmeentlastung
      CHF 1.45  / Stück*
    • MZ206

      Unterspannungsauslöser für MCB RCBO < 125A 230V AC
      CHF 57.70  / Stück*
    • MZ204

      Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
      CHF 60.90  / Stück*
    • MZ203

      Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
      CHF 57.70  / Stück*
    • MZ202

      Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
      CHF 26.60  / Stück*
    • MZ201

      Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
      CHF 22.95  / Stück*
    • MZ221

      Hilfskontakt strömen und kleinen spannungen 1S+1Ö 5/10mA 12/48V AC/DC
      CHF 25.55  / Stück*

    Technische Merkmale

    Elek­tri­scher Strom
    • Nenn­strom
      100 A
    • Ausschalt­ver­mögen Icn bei 230 V AC nach IEC60898-1
      15 kA
    • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 400 V AC IEC60947-2
      15 kA
    • Nenn­strom bei 0°C
      124 A
    • Nenn­strom bei 5°C
      120 A
    • Nenn­strom bei 10°C
      116 A
    • Nenn­strom bei 15°C
      112 A
    • Nenn­strom bei 20°C
      108 A
    • Nenn­strom bei 25°C
      104 A
    • Nenn­strom bei 30°C
      100 A
    • Nenn­strom bei 35°C
      96,60 A
    • Nenn­strom bei 40°C
      93,10 A
    • Nenn­strom bei 45°C
      89,40 A
    • Nenn­strom bei 50°C
      85,60 A
    • Nenn­strom bei 55°C
      81,60 A
    • Nenn­strom bei 60°C
      77,50 A
    Archi­tektur
    • Polart
      4P
    • Auslö­se­cha­rak­te­ristik
      D
    Kapa­zität
    • Anzahl Module
      6
    Elek­tri­sche Haupt­at­tri­bute
    • Ausschalt­ver­mögen Icn AC nach IEC60898-1
      15 kA
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment Obere Klemme
      3,60 - 3,60 Nm
    • Nomi­nales Dreh­mo­ment Untere Klemme
      3,60 - 3,60 Nm
    • Nomi­nales Dreh­mo­ment
      3,5 - 5,0 Nm
    • Typ untere Anschluss­klemme für modu­lare Geräte
      Schrau­b­an­schluss
    • Typ obere Anschluss­klemme für modu­lare Geräte
      Schrau­b­an­schluss
    • 360° Monta­gemög­lich­keit
      Ja
    Span­nung
    • Bemes­sungs­be­triebss­pan­nung Ue
      415 - 415 V
    • Versor­gungs­span­nungsart
      AC
    • Isola­ti­onss­pan­nung Ui
      500 V
    • Stoss­s­pan­nungs­fes­tig­keit
      6000 V
    Frequenz
    • Frequenz
      50 - 60 Hz
    Anschluss
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter
      1 - 70 mm²
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 50 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 50 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei massivem Leiter
      1 - 70 mm²
    • Anschluss­quer­schnitt bei flexi­blem Leiter
      50 mm²
    • Anschluss­quer­schnitt bei starrem Leiter
      70 mm²
    Sicher­heit
    • Schutzart IP
      IP20
    Einsatz­be­din­gungen
    • Grad der Verun­rei­ni­gung nach IEC60664 / IEC60947-2
      3
    • Luft­feuch­tig­keits­schutz
      Für alle Klima­be­reiche
    • Betrieb­stem­pe­ratur
      -25 - 70 °C
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      28,10 W
    Anschluss­mög­lich­keiten
    • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
      Ausge­rich­tete Klemmen
    • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
      Ausge­rich­tete Klemmen
    Abmes­sungen
    • Höhe
      90 mm
    • Breite
      106 mm
    • Tiefe
      70 mm

    Ökologischer Wert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja
    REACH-konform Ja

    Zertifizierungen und Dokumente

    PEP Dokument en-GB 2022-09-23
    PDF
    378,48 kB
    REACH declaration HMD490
    PDF
    RoHS Report HMD490
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild HMD490 | Hager Schweiz

      Produktbild HMD490

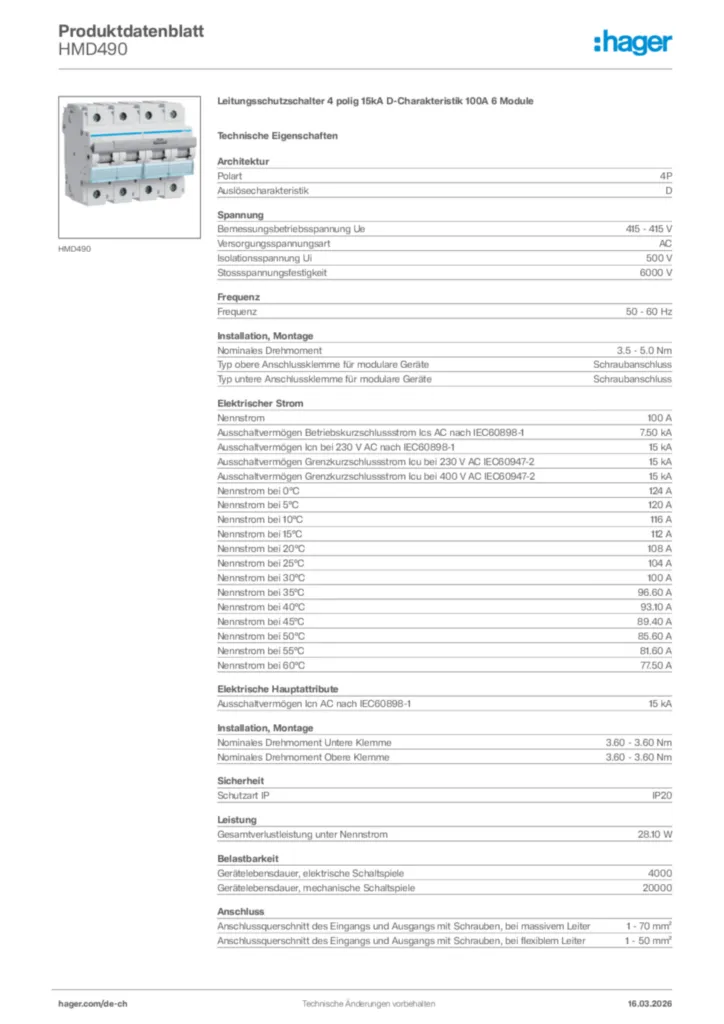

    • Produktdatenblatt

      Bild Hager Produktdatenblatt HMD490 | Hager Schweiz

      Hager Produktdatenblatt HMD490

      Leitungsschutzschalter 4 polig 15kA D-Charakteristik 100A 6 Module

      PDF

    • Technischer Anhang (Einzelprodukt)

      Bild Verlustleistungsdatenblatt | Hager Schweiz

      Verlustleistungsdatenblatt

      Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

      PDF
      847,80 kB

    • Konformitätserklärung

      Bild Declaration | Hager Schweiz

      Declaration

      Konformitätserklärung International 2023-05-12

      PDF
      454,73 kB
      Bild Declaration | Hager Schweiz

      Declaration

      Konformitätserklärung International 2021-07-16

      PDF
      100,75 kB
    Mehr Downloads
