Fehlerstromblock 4polig 125A 30mA Type A HI BDH480E
EAN-Nr.
3250611340058
E-nr.
805 992 154
VPE
1 Stück
Rabattgruppe
N2
CHF 918.00
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
Architektur
-
NeutralleiterpositionLinks oder rechts
-
Polanzahl4 P
Ausführung
-
Anzahl Module6
Konnektivität
-
Ausrichtung obere Anschlussklemme für modulare GeräteNicht anwendbar
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
Elektrische Hauptmerkmale
-
Bemessungsbetriebsspannung Ue240 / 415 V
-
Frequenz50 Hz
Spannung
-
Isolationsspannung500 V
-
Stoßspannungsfestigkeit6000 V
Strom
-
Bemessungsfehlerstrom30 mA
-
Nennstrom125 A
Strom / Temperatur
-
Nennstrom bei 20° C125 A
-
Nennstrom bei 30° C125 A
-
Nennstrom bei 40° C118.9 A
-
Nennstrom bei 50°C112.4 A
-
Nennstrom bei 60°C105.6 A
-
Nennstrom bei 70°C99.4 A
Abmessungen
-
Tiefe installiertes Produkt69 mm
-
Höhe installiertes Produkt103 mm
-
Breite installiertes Produkt213 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom15 W
Abschaltzeit
-
FehlauslöseschutzJa
-
Kurzzeitverzögerter TypJa
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele1000
-
Gerätelebensdauer mechanische Schaltspiele7000
Montage
-
Drehmoment3,5Nm
-
Typ obere Schienenklemme für modulare GeräteNA
-
Typ untere Schienenklemme für modulare GeräteMetallisch
-
Typ untere Anschlussklemme für modulare GeräteSchraubanschluss
-
Obere Demontierbarkeit für modulare ProdukteNein
-
Untere Demontierbarkeit für modulare ProdukteJa
Einstellungen
-
Bemessungsfehlerstrom einstellbarNein
-
Verzögerungszeit einstellbarNein
-
Differenzialschutzverzögerung0 s
Normen
-
StandardtextIEC 61009-1 ; EN 61009-1
-
Europäische Direktive WEEEbetroffen
Sicherheit
-
SchutzartIP20
-
Typ des FehlerstromschutzesA HI
Verwendung Bedingungen
-
Grad der Verunreinigung nach IEC 60664 / IEC 60947-23
-
Höhe über N.N.2000 m
Downloads
-

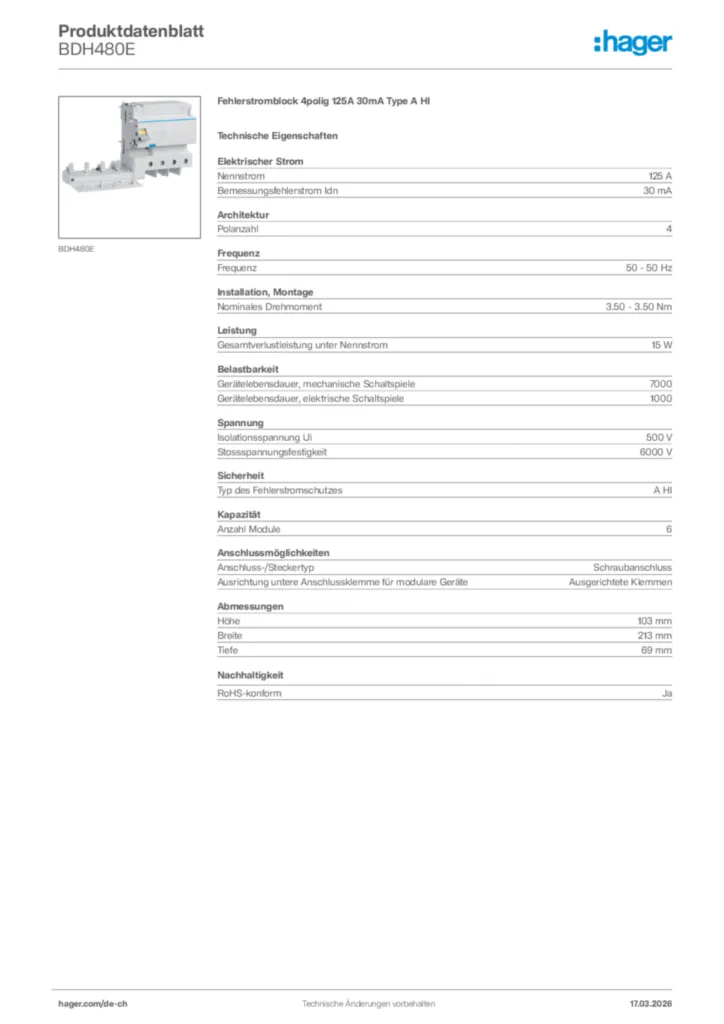

Produktbild
Nutzung des Bildes nur in Übereinstimmung mit unseren Nutzungsbedingungen (PDF, 95 Ko).
Produktbild BDH480E
-
Bedienungsanleitung
Bedienungsanleitung für BDH480E
PDF945 KB -
Konformitätserklärung
EU-Konformitätserklärung für BDH480E
Declaration
PDF920 KB -
RoHS Report
Schadstoff-Richtlinien für BDH480E
REACH-declaration 2023-10-20 (english)
PDF32 KB
Mehr Downloads
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
