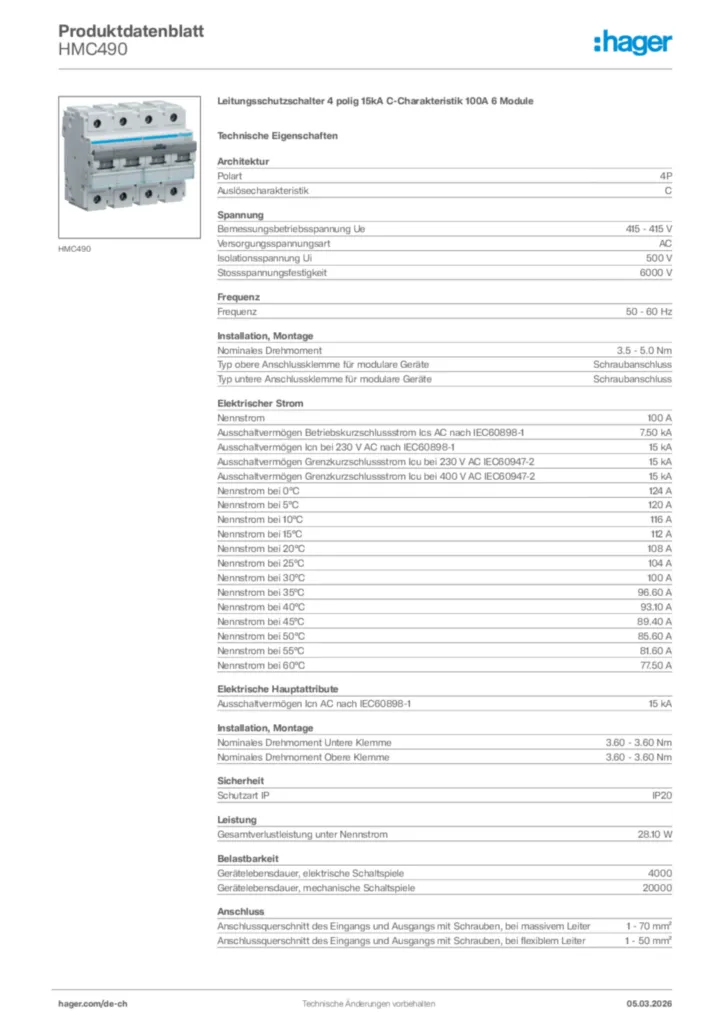

Leitungsschutzschalter Hager MCB 4P 400V Typ C 100A Icn 15kA 6TE HMC490
EAN-Nr.
3250613230234
E-nr.
806 187 114
VPE
1 Stück
Rabattgruppe
N2
Preis*
582.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
AOB 125 A Typ A-HI 2 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Hilfsschalterblock 3 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar -
Mehr sehen 4 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
BDH480E
Fehlerstromblock 4polig 125A 30mA Type A HI
932.00 CHF / Stück* -
BTH480EFehlerstromblock 4polig 125A Fehlerstrom einstellbar Type HI
979.00 CHF / Stück*
-
LZ060
Distanzstück für Wärmeentlastung
1.45 CHF / Stück*
-
MZ201
Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
22.65 CHF / Stück* -
MZ202Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
26.25 CHF / Stück* -
MZ221Hilfskontakt strömen und kleinen spannungen 1S+1Ö 5/10mA 12/48V AC/DC
25.20 CHF / Stück*
-
MZ203
Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
56.80 CHF / Stück* -
MZ204Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
59.90 CHF / Stück*
-
MZ205
Unterspannungsauslöser für MCB RCBO < 125A 48V DC
59.90 CHF / Stück* -
MZ206Unterspannungsauslöser für MCB RCBO < 125A 230V AC
56.80 CHF / Stück*
-
MZN131Phasenabschottung für Leitungsschutzschalter 15kA
28.30 CHF / Set*
-
MZN175Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
14.35 CHF / Stück* -
MZN176Plombierdraht zum Plombieren der Modulargeräte
18.40 CHF / 10 Stück*
-
MZN130Klemmenabdeckung für Leitungsschutzschalter 15kA 1 polig
6.05 CHF / Stück*
Technische Merkmale
Architektur
-
Polart4P
-
AuslösecharakteristikC
Spannung
-
Bemessungsbetriebsspannung Ue415 - 415 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Stossspannungsfestigkeit6000 V
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment3,5 - 5,0 Nm
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
Typ untere Anschlussklemme für modulare GeräteSchraubanschluss
Elektrischer Strom
-
Nennstrom100 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC60898-17,50 kA
-
Ausschaltvermögen Icn bei 230 V AC nach IEC60898-115 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC60947-215 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-215 kA
-
Nennstrom bei 0°C124 A
-
Nennstrom bei 5°C120 A
-
Nennstrom bei 10°C116 A
-
Nennstrom bei 15°C112 A
-
Nennstrom bei 20°C108 A
-
Nennstrom bei 25°C104 A
-
Nennstrom bei 30°C100 A
-
Nennstrom bei 35°C96,60 A
-
Nennstrom bei 40°C93,10 A
-
Nennstrom bei 45°C89,40 A
-
Nennstrom bei 50°C85,60 A
-
Nennstrom bei 55°C81,60 A
-
Nennstrom bei 60°C77,50 A
Elektrische Hauptattribute
-
Ausschaltvermögen Icn AC nach IEC60898-115 kA
-
Nominales Drehmoment Untere Klemme3,60 - 3,60 Nm
-
Nominales Drehmoment Obere Klemme3,60 - 3,60 Nm
Leistung
-
Gesamtverlustleistung unter Nennstrom28,10 W
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele4000
-
Gerätelebensdauer, mechanische Schaltspiele20000
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1 - 70 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1 - 50 mm²
-
Anschlussquerschnitt bei flexiblem Leiter50 mm²
-
Anschlussquerschnitt bei starrem Leiter70 mm²
Einsatzbedingungen
-
Grad der Verunreinigung nach IEC60664 / IEC60947-23
-
Energiebegrenzungsklasse I²t3
-
LuftfeuchtigkeitsschutzFür alle Klimabereiche
-
Betriebstemperatur-25 - 70 °C
Kapazität
-
Anzahl Module6
Anschlussmöglichkeiten
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
Abmessungen
-
Höhe90 mm
-
Breite106 mm
-
Tiefe70 mm
