Edelstahlkassette Hager Q16 OT LE, Anzahl der einbaubaren Geräte 16, Ausführung Leitungsauslass schwenkbar, Breite Einbaumass 320 mm, Länge Einbaumass 320 mm, Werkstoff rostfreier Stahl, für 16×45er-Module
EAN-Nr.
4012740029094
E-nr.
154 700 212
VPE
1 Stück
Rabattgruppe
V1
Edelstahlkassette Hager Q16 OT LE 320×320mm rostfreier Stahl EKQ162LE15
Preis*
373.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Optionales Zubehör
-
Schalungselement für Einbaueinheit 1 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Architektur
-
Mit BodenbelagsaussparungJa
Form
-
FormQuadratisch
Abmessungen
-
Einbautiefe95 mm
-
Einbaulänge320 mm
-
Einbaubreite320 mm
-
Höhe24 mm
-
Nivellierbereich95 - 282 mm
-
Nenngrösse320 mm
-
Dicke Bodenbelagsaussparung15 mm
Konfiguration
-
Einbaugrösse (Unterflursyteme)Q16
Ausstattung
-
Anzahl der Leitungsauslässe2
Einsatzbedingungen
-
Vertikale Last über große Oberfläche (schwere Last)5 kN
-
Vertikale Last auf kleine Oberfläche3 kN
Installation, Montage
-
Geeignet für HohlbodenmontageJa
-
Geeignet für DoppelbodeneinbauJa
Anleitung
-
BodenpflegeTrocken
Werkstoff
-
Farbe LeitungsauslassEdelstahl
-
WerkstoffEdelstahl
Funktionen
-
Geeignet für UnterflurkanalJa
Sicherheit
-
Stossfestigkeit IKIK10
-
Schutzart IPIP20
-
Schutzart IP im ungenutzten ZustandIP30
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild EKQ162LE15
-

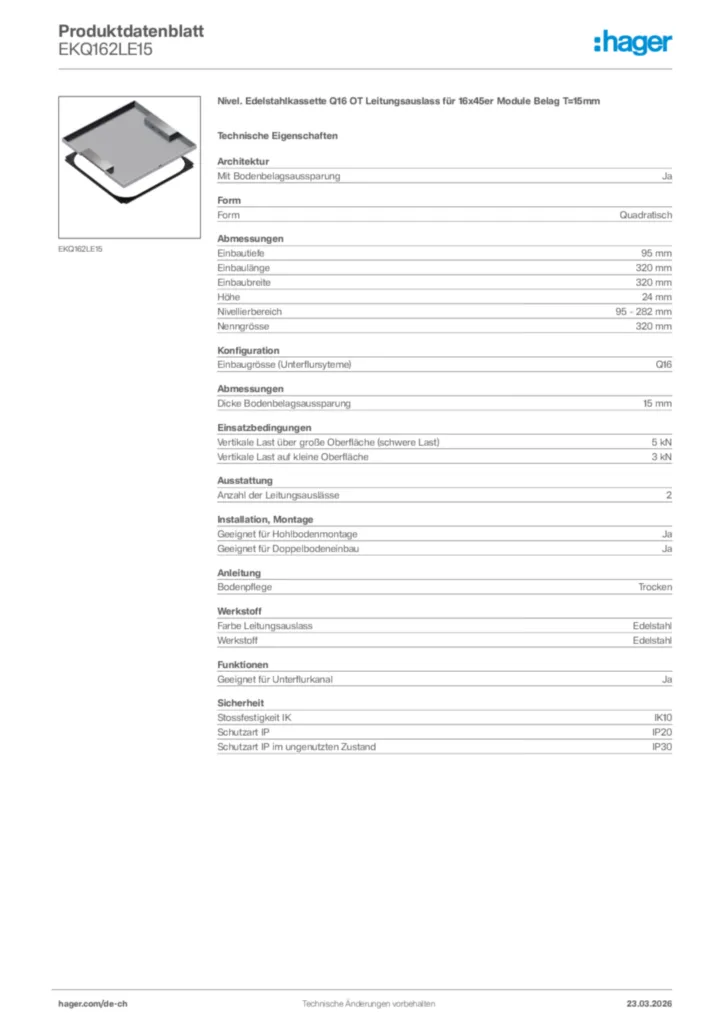

Product datasheet
Hager Produktdatenblatt EKQ162LE15
Nivel. Edelstahlkassette Q16 OT Leitungsauslass für 16x45er Module Belag T=15mm
PDF -
Montageanleitung
Montageanleitung International 2022-08-29
PDF4,17 MB -
Broschüre
Broschüre Nivellierbare Kassetten / Bodendosen
Energie und Daten für alle Bodenarten
PDF4,20 MB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Belastungen
Bodeninstallationssysteme - Belastungen (DE, 02-2024)
PDF391,15 kB
Bodeninstallationssysteme - Hinweis für den Bodenleger
Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)
PDF2,54 MB
Bodeninstallationssysteme - Schutzarten
Bodeninstallationssysteme - Schutzarten (DE, 02-2024)
PDF882,67 kB
Bodeninstallationssysteme - Trittschallverhalten
Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)
PDF596,49 kB
Floor installation systems - Impact noise properties
Floor installation systems - Impact noise properties (EN, 07-2023)
PDF578,05 kB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB
Technischer Anhang (Einzelprodukt) fr-FR 2023-06-16
PDF2,59 MB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
DXF Dateien
DXF Dateien International 2025-01-23
DXF70,54 kB -
STEP Dateien
STEP Dateien International 2025-01-22
STP585,63 kB -
Produkt Zeichnung
Produkt Zeichnung International 2023-03-22
PDF42,51 kB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99,71 MB
Bodeninstallationssysteme - Handbuch: Einbaueinheiten
Bodeninstallationssysteme - Handbuch: Einbaueinheiten (DE, 04-2024)
PDF21,13 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB
Floor installation systems - Handbook: Installation units
Floor installation systems - Handbook: Installation units (EN, 12-2024)
PDF21,12 MB -
Konformitätserklärung
Konformitätserklärung en-GB, de-DE 2023-07-12
PDF594,89 kB
