Schwerlastkassette Hager Q12 10 32×244mm rostfreier Stahl EKSQ120BL15
EAN-Nr.
4012740029292
E-nr.
154 700 382
VPE
1 Stück
Rabattgruppe
V1
Preis*
934.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Vervollständigen Sie Ihr System

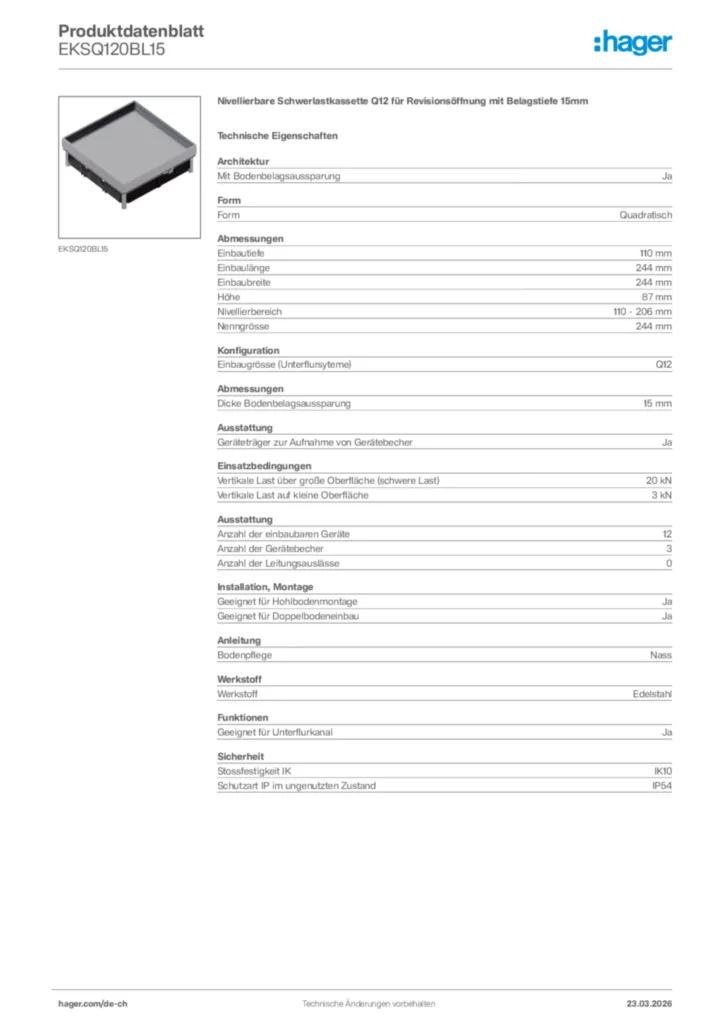

Technische Merkmale
Architektur
-
Mit BodenbelagsaussparungJa
Form
-
FormQuadratisch
Abmessungen
-
Einbautiefe110 mm
-
Einbaulänge244 mm
-
Einbaubreite244 mm
-
Höhe87 mm
-
Nivellierbereich110 - 206 mm
-
Nenngrösse244 mm
-
Dicke Bodenbelagsaussparung15 mm
Konfiguration
-
Einbaugrösse (Unterflursyteme)Q12
Ausstattung
-
Geräteträger zur Aufnahme von GerätebecherJa
-
Anzahl der einbaubaren Geräte12
-
Anzahl der Gerätebecher3
-
Anzahl der Leitungsauslässe0
Einsatzbedingungen
-
Vertikale Last über große Oberfläche (schwere Last)20 kN
-
Vertikale Last auf kleine Oberfläche3 kN
Installation, Montage
-
Geeignet für HohlbodenmontageJa
-
Geeignet für DoppelbodeneinbauJa
Anleitung
-
BodenpflegeNass
Werkstoff
-
WerkstoffEdelstahl
Funktionen
-
Geeignet für UnterflurkanalJa
Sicherheit
-
Stossfestigkeit IKIK10
-
Schutzart IP im ungenutzten ZustandIP54
-
HalogenfreiJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild EKSQ120BL15
-
Montageanleitung
Montageanleitung International 2022-08-29
PDF4,17 MB -
Broschüre
Broschüre Nivellierbare Kassetten / Bodendosen
Energie und Daten für alle Bodenarten
PDF4,20 MB -
Technischer Anhang (Einzelprodukt)
Floor installations systems, Impact noise properties
Technischer Anhang (Einzelprodukt) en-GB 2024-10-07
PDF578,05 kB
Floor installation systems, Information for the floor layer
Technischer Anhang (Einzelprodukt) en-GB 2023-06-16
PDF2,59 MB
Technischer Anhang (Einzelprodukt) de-DE 2022-09-22
PDF2,54 MB
Technischer Anhang (Einzelprodukt) fr-FR 2023-06-16
PDF2,59 MB
Trittschallverhalten Unterflursysteme
Technischer Anhang (Einzelprodukt) de-DE 2024-09-09
PDF596,49 kB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
DXF Dateien
DXF Dateien International 2025-01-22
DXF17,66 kB -
STEP Dateien
STEP Dateien International 2025-01-22
STP248,28 kB -
Produkt Zeichnung
Product drawing
Produkt Zeichnung International 2022-12-09
PDF23,73 kB -
Handbuch
BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN_HANDBOOK
BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN__2024-04__HANDBOOK
PDF99,70 MB
Basiswissen-Bodeninstallationssysteme_DE_Handbuch
Handbuch Bodeninstallationssysteme (DE, 2022-06)
PDF99,71 MB -
Konformitätserklärung
Konformitätserklärung en-GB, de-DE 2023-07-12
PDF594,89 kB
Mehr Downloads
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
