Edelstahlkassette Hager OT Q16 BL 320×320mm rostfreier Stahl EKQ162BL15

Edelstahlkassette Hager OT Q16 BL, Ausführung Leitungsauslass für Revisionsöffnung, Breite Einbaumass 320 mm, Länge Einbaumass 320 mm, Werkstoff rostfreier Stahl
EAN-Nr.
4012740029087
E-nr.
154 700 202
VPE
1 Stück
Rabattgruppe
V1
Preis*
 154.00 CHF
/ Stück *
 154.00 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Edelstahlkassette Hager OT Q16 BL 320×320mm rostfreier Stahl

EKQ162BL15

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Unverzichtbares Zubehör

Previous
Previous
EKNS060
EKNS060
Nivellierset L=60mm für nivellierbaren Kassetten und Höhenerweiterung
 19.65 CHF/ Set
Einer Liste hinzufügen
Einer Liste hinzufügen
EKNS195
EKNS195
Nivellierset L=195mm für nivellierbaren Kassetten und Höhenerweiterung
 28.55 CHF/ Set
Einer Liste hinzufügen
Einer Liste hinzufügen
EKNS105
EKNS105
Nivellierset L=105mm für nivellierbaren Kassetten und Höhenerweiterung
 26.05 CHF/ Set
Einer Liste hinzufügen
Einer Liste hinzufügen
EKNS150
EKNS150
Nivellierset L=150mm für nivellierbaren Kassetten und Höhenerweiterung
 32.50 CHF/ Set
Einer Liste hinzufügen
Einer Liste hinzufügen

Optionales Zubehör

  • Scha­lungs­ele­ment für Einbau­ein­heit 1 Produkte verfügbar

Optionales Zubehör

  • Scha­lungs­ele­ment für Einbau­ein­heit
  • SEVQ16200

    Schalungselement für Einbaueinheit Q16 320x320mm aus Styropor Höhe 200mm
     16.80 CHF  / Stück*

Technische Merkmale

Archi­tektur
  • Mit Boden­be­lags­aus­spa­rung
    Ja
Form
  • Form
    Quadra­tisch
Abmes­sungen
  • Einbau­tiefe
    95 mm
  • Einbau­länge
    320 mm
  • Einbaubreite
    320 mm
  • Höhe
    24 mm
  • Nivel­lier­be­reich
    95 - 282 mm
  • Nenn­grösse
    320 mm
  • Dicke Boden­be­lags­aus­spa­rung
    15 mm
Konfi­gu­ra­tion
  • Einbau­grösse (Unter­flur­sy­teme)
    Q16
Ausstat­tung
  • Anzahl der Leitungs­aus­lässe
    0
Einsatz­be­din­gungen
  • Verti­kale Last über große Ober­fläche (schwere Last)
    5 kN
  • Verti­kale Last auf kleine Ober­fläche
    3 kN
Instal­la­tion, Montage
  • Geeignet für Hohl­bo­den­mon­tage
    Ja
  • Geeignet für Doppel­bo­den­einbau
    Ja
Anlei­tung
  • Boden­pflege
    Nass
Werk­stoff
  • Werk­stoff
    Edel­stahl
Funk­ti­onen
  • Geeignet für Unter­flur­kanal
    Ja
Sicher­heit
  • Stoss­fes­tig­keit IK
    IK10
  • Schutzart IP im unge­nutzten Zustand
    IP54

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

REACH-konform Ja

Zertifizierungen und Dokumente

PEP - Stainless steel and brass cassettes, floor boxes (unequipped) and accessories (english)
PDF
1,86 MB
REACH declaration EKQ162BL15
PDF
Hager RoHS report EKQ162BL15
PDF

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild EKQ162BL15 | Hager Schweiz

    Produktbild EKQ162BL15

  • Product datasheet

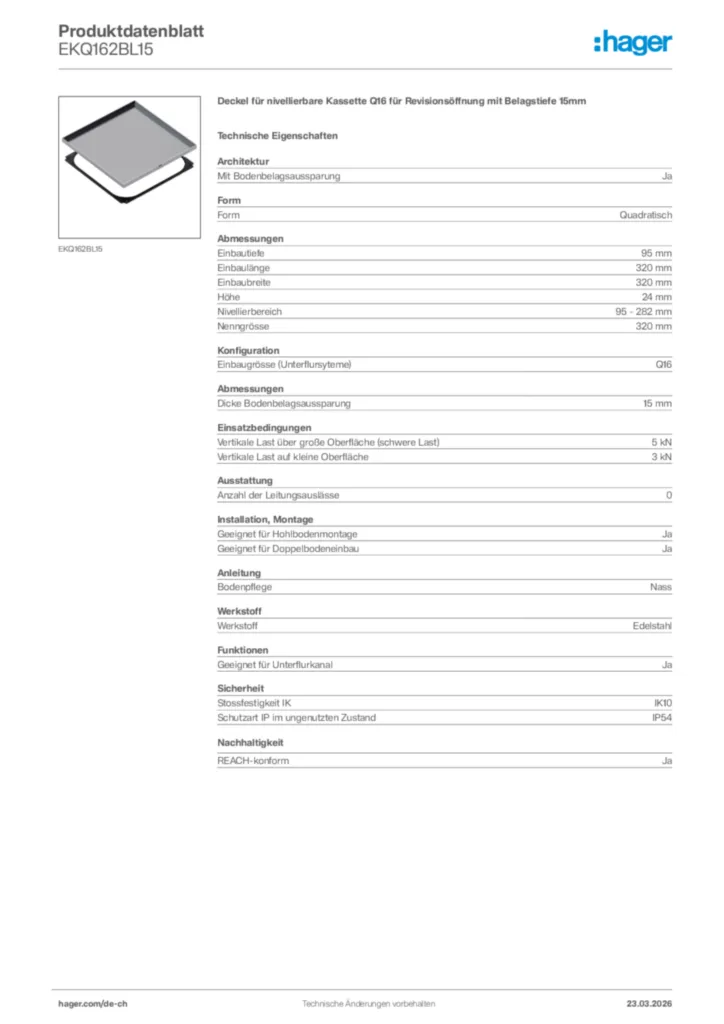

    Bild Hager Produktdatenblatt EKQ162BL15 | Hager Schweiz

    Hager Produktdatenblatt EKQ162BL15

    Deckel für nivellierbare Kassette Q16 für Revisionsöffnung mit Belagstiefe 15mm

    PDF

  • Montageanleitung

    Bild Montageanleitung International 2022-08-29 | Hager Schweiz

    Montageanleitung International 2022-08-29

    PDF
    4,17 MB

  • Broschüre

    Bild Broschüre Nivellierbare Kassetten / Bodendosen | Hager Schweiz

    Broschüre Nivellierbare Kassetten / Bodendosen

    Energie und Daten für alle Bodenarten

    PDF
    4,20 MB

  • Technischer Anhang (Einzelprodukt)

    Bild Bodeninstallationssysteme - Belastungen | Hager Schweiz

    Bodeninstallationssysteme - Belastungen

    Bodeninstallationssysteme - Belastungen (DE, 02-2024)

    PDF
    391,15 kB
    Bild Bodeninstallationssysteme - Hinweis für den Bodenleger | Hager Schweiz

    Bodeninstallationssysteme - Hinweis für den Bodenleger

    Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)

    PDF
    2,54 MB
    Bild Bodeninstallationssysteme - Schutzarten | Hager Schweiz

    Bodeninstallationssysteme - Schutzarten

    Bodeninstallationssysteme - Schutzarten (DE, 02-2024)

    PDF
    882,67 kB
    Bild Bodeninstallationssysteme - Trittschallverhalten | Hager Schweiz

    Bodeninstallationssysteme - Trittschallverhalten

    Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)

    PDF
    596,49 kB
    Bild Floor installation systems - Impact noise properties | Hager Schweiz

    Floor installation systems - Impact noise properties

    Floor installation systems - Impact noise properties (EN, 07-2023)

    PDF
    578,05 kB
    Bild Floor installation systems - Information for the floor layer | Hager Schweiz

    Floor installation systems - Information for the floor layer

    Floor installation systems - Information for the floor layer (EN, 07-2023)

    PDF
    2,59 MB
    Bild Floor installation systems - Mechanical stress | Hager Schweiz

    Floor installation systems - Mechanical stress

    Floor installation systems - Mechanical stress (EN, 02-2024)

    PDF
    389,75 kB
    Bild Floor installation systems - Protection class | Hager Schweiz

    Floor installation systems - Protection class

    Floor installation systems - Protection class (EN, 02-2024)

    PDF
    868,08 kB
    Bild Technischer Anhang (Einzelprodukt) fr-FR 2023-06-16 | Hager Schweiz

    Technischer Anhang (Einzelprodukt) fr-FR 2023-06-16

    PDF
    2,59 MB

  • Tool

    Bild Cable Management Revit Plugin | Hager Schweiz

    Cable Management Revit Plugin

    MSI
    50,17 MB

  • DXF Dateien

    Bild DXF Dateien International 2025-01-23 | Hager Schweiz

    DXF Dateien International 2025-01-23

    DXF
    23,54 kB

  • STEP Dateien

    Bild STEP Dateien International 2025-01-22 | Hager Schweiz

    STEP Dateien International 2025-01-22

    STP
    185,96 kB

  • Produkt Zeichnung

    Bild Produkt Zeichnung International 2023-03-22 | Hager Schweiz

    Produkt Zeichnung International 2023-03-22

    PDF
    35,34 kB

  • Handbuch

    Bild Bodeninstallationssysteme - Handbuch: Basiswissen | Hager Schweiz

    Bodeninstallationssysteme - Handbuch: Basiswissen

    Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)

    PDF
    99,71 MB
    Bild Bodeninstallationssysteme - Handbuch: Einbaueinheiten | Hager Schweiz

    Bodeninstallationssysteme - Handbuch: Einbaueinheiten

    Bodeninstallationssysteme - Handbuch: Einbaueinheiten (DE, 04-2024)

    PDF
    21,13 MB
    Bild Floor installation systems - Handbook: Basic knowledge | Hager Schweiz

    Floor installation systems - Handbook: Basic knowledge

    Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)

    PDF
    99,70 MB
    Bild Floor installation systems - Handbook: Installation units | Hager Schweiz

    Floor installation systems - Handbook: Installation units

    Floor installation systems - Handbook: Installation units (EN, 12-2024)

    PDF
    21,12 MB

  • Konformitätserklärung

    Bild Konformitätserklärung en-GB, de-DE 2023-07-12 | Hager Schweiz

    Konformitätserklärung en-GB, de-DE 2023-07-12

    PDF
    594,89 kB
