Edelstahlkassette Hager Q16 UT 14 22×320×320mm rostfreier Stahl EKQ16115
EAN-Nr.
4012740029063
E-nr.
154 700 192
VPE
1 Stück
Rabattgruppe
V1
Preis*
245.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Optionales Zubehör
-

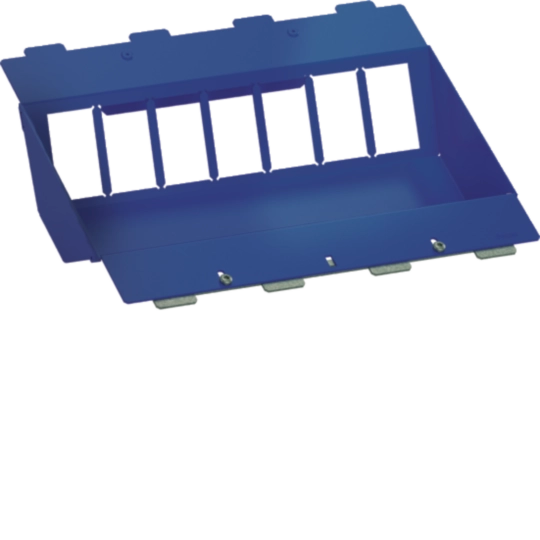

Geräteträger für Unterflur/Bodenkanal 1 Produkte verfügbar -
Schalungselement für Einbaueinheit 1 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
Form
-
FormQuadratisch
Abmessungen
-
Einbautiefe95 mm
-
Einbaulänge320 mm
-
Einbaubreite320 mm
-
Höhe77 mm
-
Nivellierbereich95 - 282 mm
-
Nenngrösse320 mm
-
Dicke Bodenbelagsaussparung15 mm
Konfiguration
-
Einbaugrösse (Unterflursyteme)Q16
Ausstattung
-
Geräteträger zur Aufnahme von GerätebecherJa
-
Anzahl der einbaubaren Geräte16
-
Anzahl der Gerätebecher4
Einsatzbedingungen
-
Vertikale Last über große Oberfläche (schwere Last)5 kN
-
Vertikale Last auf kleine Oberfläche3 kN
Installation, Montage
-
Geeignet für HohlbodenmontageJa
-
Geeignet für DoppelbodeneinbauJa
Anleitung
-
BodenpflegeTrocken
Werkstoff
-
WerkstoffEdelstahl
Funktionen
-
Geeignet für UnterflurkanalJa
Sicherheit
-
Stossfestigkeit IKIK10
-
HalogenfreiJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild EKQ16115
-
Montageanleitung
Montageanleitung International 2022-08-29
PDF4,17 MB -
Broschüre
Broschüre Nivellierbare Kassetten / Bodendosen
Energie und Daten für alle Bodenarten
PDF4,20 MB -
Technischer Anhang (Einzelprodukt)
Floor installations systems, Impact noise properties
Technischer Anhang (Einzelprodukt) en-GB 2024-10-07
PDF578,05 kB
Floor installation systems, Information for the floor layer
Technischer Anhang (Einzelprodukt) en-GB 2023-06-16
PDF2,59 MB
Technischer Anhang (Einzelprodukt) de-DE 2022-09-22
PDF2,54 MB
Technischer Anhang (Einzelprodukt) fr-FR 2023-06-16
PDF2,59 MB
Trittschallverhalten Unterflursysteme
Technischer Anhang (Einzelprodukt) de-DE 2024-09-09
PDF596,49 kB -
DXF Dateien
DXF Dateien International 2025-01-23
DXF54,04 kB -
STEP Dateien
STEP Dateien International 2025-01-22
STP386,52 kB -
Produkt Zeichnung
Produkt Zeichnung International 2023-03-22
PDF41,74 kB -
Handbuch
BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN_HANDBOOK
BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN__2024-04__HANDBOOK
PDF99,70 MB
Basiswissen-Bodeninstallationssysteme_DE_Handbuch
Handbuch Bodeninstallationssysteme (DE, 2022-06)
PDF99,71 MB -
Konformitätserklärung
Konformitätserklärung en-GB, de-DE 2023-07-12
PDF594,89 kB
