Edelstahlkassette Hager Q16 LE 14 22×320×320mm rostfreier Stahl EKQ160LE15
Edelstahlkassette Hager Q16 LE, Anzahl der einbaubaren Geräte 16, Ausführung Leitungsauslass schwenkbar, Kassettenhöhe 22 mm, Breite Einbaumass 320 mm, Länge Einbaumass 320 mm, Werkstoff rostfreier Stahl, für 16×45er-Module
EAN-Nr.
4012740029025
E-nr.
154 700 172
VPE
1 Stück
Rabattgruppe
V1
Preis*
597.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Optionales Zubehör
-
Schalungselement für Einbaueinheit 1 Produkte verfügbar -
Geräteträger für Unterflur/Bodenkanal 1 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Architektur
-
Mit BodenbelagsaussparungJa
Form
-
FormQuadratisch
Abmessungen
-
Einbautiefe95 mm
-
Einbaulänge320 mm
-
Einbaubreite320 mm
-
Höhe77 mm
-
Nivellierbereich95 - 282 mm
-
Nenngrösse320 mm
-
Dicke Bodenbelagsaussparung15 mm
Konfiguration
-
Einbaugrösse (Unterflursyteme)Q16
Ausstattung
-
Geräteträger zur Aufnahme von GerätebecherJa
-
Anzahl der einbaubaren Geräte16
-
Anzahl der Gerätebecher4
-
Anzahl der Leitungsauslässe2
Einsatzbedingungen
-
Vertikale Last über große Oberfläche (schwere Last)5 kN
-
Vertikale Last auf kleine Oberfläche3 kN
Installation, Montage
-
Geeignet für HohlbodenmontageJa
-
Geeignet für DoppelbodeneinbauJa
Anleitung
-
BodenpflegeTrocken
Werkstoff
-
Farbe LeitungsauslassEdelstahl
-
WerkstoffEdelstahl
Funktionen
-
Geeignet für UnterflurkanalJa
Sicherheit
-
Stossfestigkeit IKIK10
-
Schutzart IPIP20
-
Schutzart IP im ungenutzten ZustandIP30
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

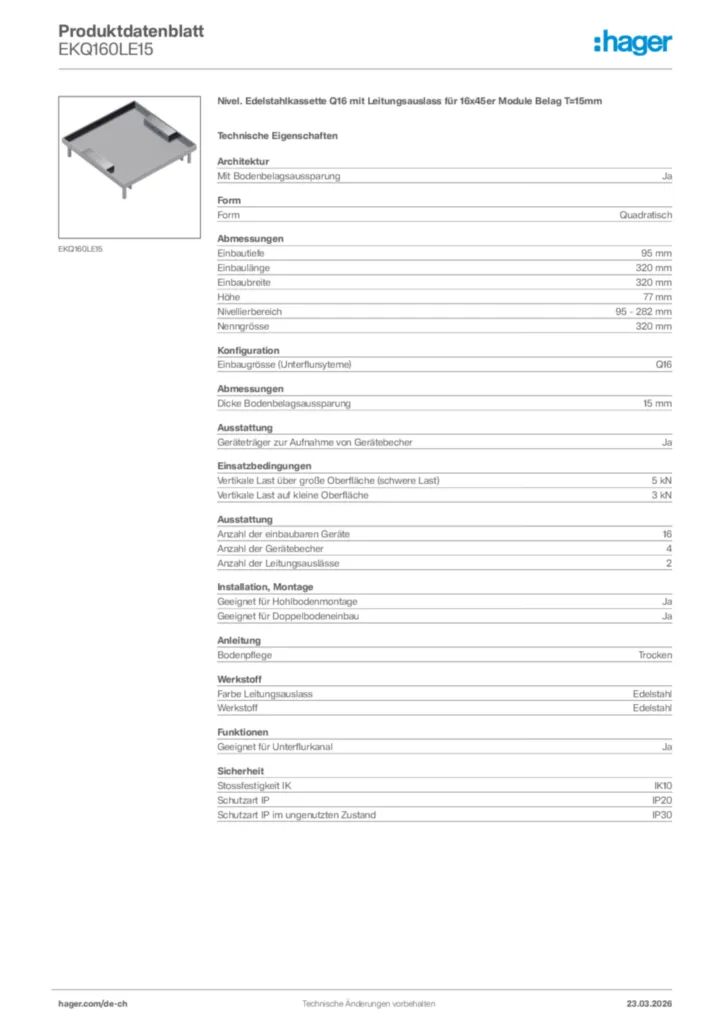

Produktbild EKQ160LE15
-
