FI/LS-Schalter Hager RCBO 2P 230V Charakteristik C 16A 0.03A Typ A HI 6kA 2TE ADH916C
EAN-Nr.
3250611012757
E-nr.
805 119 264
VPE
1 Stück
Rabattgruppe
A2
Preis*
164.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Hilfsschalterblock 3 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar -
Verriegelungsfunktionen 2 Produkte verfügbar -
Mehr sehen 9 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
LZ060
Distanzstück für Wärmeentlastung
1.45 CHF / Stück*
-
MZ201
Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
22.65 CHF / Stück* -
MZ202Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
26.25 CHF / Stück* -
MZ221Hilfskontakt strömen und kleinen spannungen 1S+1Ö 5/10mA 12/48V AC/DC
25.20 CHF / Stück*
-
MZ203
Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
56.80 CHF / Stück* -
MZ204Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
59.90 CHF / Stück*
-
MZ205
Unterspannungsauslöser für MCB RCBO < 125A 48V DC
59.90 CHF / Stück* -
MZ206Unterspannungsauslöser für MCB RCBO < 125A 230V AC
56.80 CHF / Stück*
-
MZN175
Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
14.35 CHF / Stück* -
MZN176Plombierdraht zum Plombieren der Modulargeräte
18.40 CHF / Stück*
-
AZ0021 Satz von 2Klemmenabdeckung plombierbar grau FI-LS 2M
2.00 CHF / Stück* -
AZN003Untere Klemmenabdeckung IP2X für FI-LS
2.00 CHF / Stück*
-
KDN263APhasenschiene 2 polig mit Gabelanschluss 10mm² 63A 12 Module
14.00 CHF / Stück* -
KDN280APhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 12 Module
14.40 CHF / Stück* -
KDN280BPhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 57 Module
60.30 CHF / Stück* -
KDN451DPhasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 12 Module
27.45 CHF / Stück* -
KDN451EPhasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 54 Module
142.50 CHF / Stück*
-
KZN023Endkappe für Phasenschiene 2 und 3 polig (1 Stk.)
9.45 CHF / Stück* -
KZN024Endkappe für Phasenschiene 4 polig (1 Stk.)
9.45 CHF / Stück*

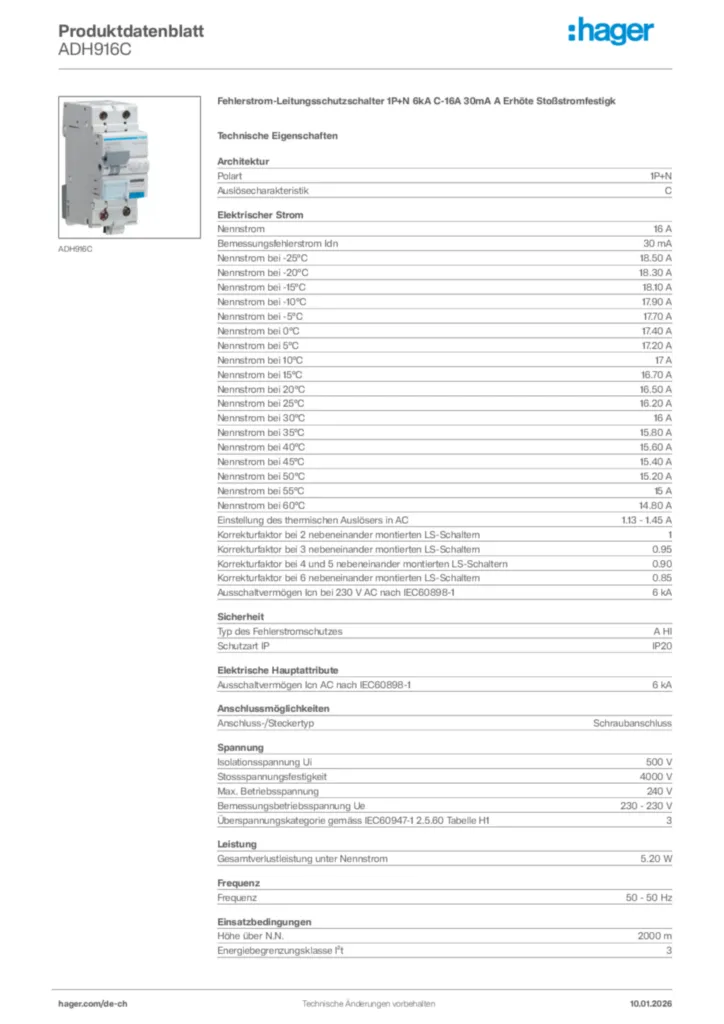

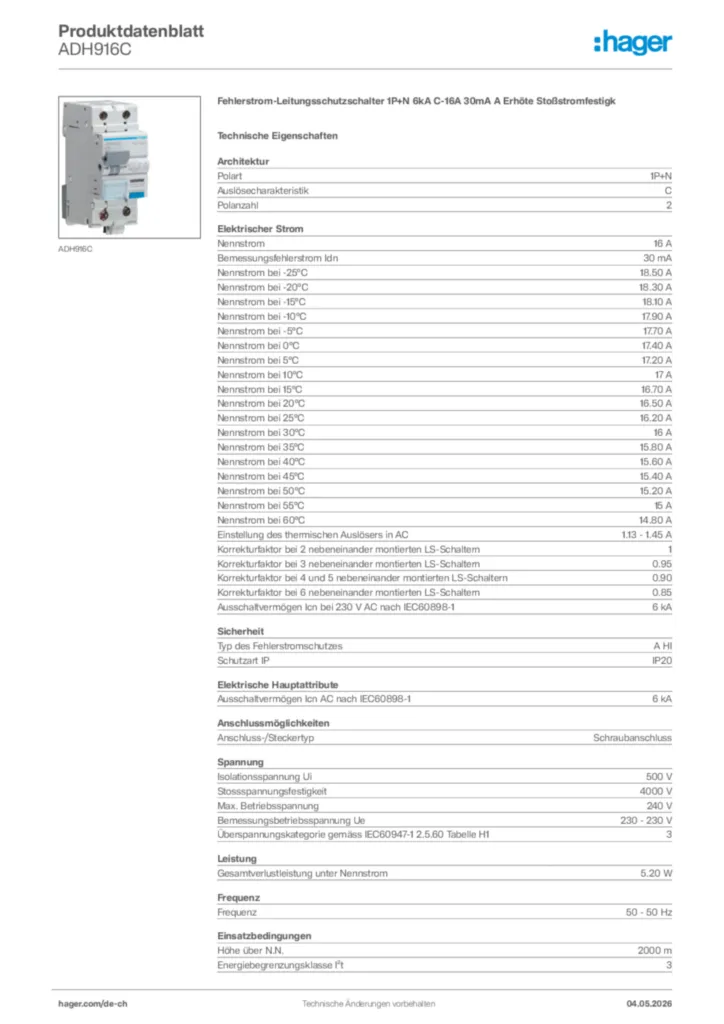

Technische Merkmale
Architektur
-
Polart1P+N
-
AuslösecharakteristikC
Elektrischer Strom
-
Nennstrom16 A
-
Bemessungsfehlerstrom Idn30 mA
-
Nennstrom bei -25°C18,50 A
-
Nennstrom bei -20°C18,30 A
-
Nennstrom bei -15°C18,10 A
-
Nennstrom bei -10°C17,90 A
-
Nennstrom bei -5°C17,70 A
-
Nennstrom bei 0°C17,40 A
-
Nennstrom bei 5°C17,20 A
-
Nennstrom bei 10°C17 A
-
Nennstrom bei 15°C16,70 A
-
Nennstrom bei 20°C16,50 A
-
Nennstrom bei 25°C16,20 A
-
Nennstrom bei 30°C16 A
-
Nennstrom bei 35°C15,80 A
-
Nennstrom bei 40°C15,60 A
-
Nennstrom bei 45°C15,40 A
-
Nennstrom bei 50°C15,20 A
-
Nennstrom bei 55°C15 A
-
Nennstrom bei 60°C14,80 A
-
Einstellung des thermischen Auslösers in AC1,13 - 1,45 A
-
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern1
-
Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern0,95
-
Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern0,90
-
Korrekturfaktor bei 6 nebeneinander montierten LS-Schaltern0,85
-
Ausschaltvermögen Icn bei 230 V AC nach IEC60898-16 kA
Sicherheit
-
Typ des FehlerstromschutzesA HI
-
Schutzart IPIP20
Elektrische Hauptattribute
-
Ausschaltvermögen Icn AC nach IEC60898-16 kA
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
Spannung
-
Isolationsspannung Ui500 V
-
Stossspannungsfestigkeit4000 V
-
Max. Betriebsspannung240 V
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Überspannungskategorie gemäss IEC60947-1 2.5.60 Tabelle H13
Leistung
-
Gesamtverlustleistung unter Nennstrom5,20 W
Frequenz
-
Frequenz50 - 50 Hz
Einsatzbedingungen
-
Höhe über N.N.2000 m
-
Energiebegrenzungsklasse I²t3
-
Betriebstemperatur-25 - 40 °C
-
Lager-/Transporttemperatur-25 - 70 °C
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele2000
-
Gerätelebensdauer, mechanische Schaltspiele2000
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1 - 16 mm²
-
Anschlussquerschnitt bei starrem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 16 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Ausgangs mit Schrauben, bei flexiblem Leiter1 - 16 mm²
-
Anschlussquerschnitt des Ausgangs mit Schrauben, bei massivem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1 - 16 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1 - 25 mm²
Installation, Montage
-
Nominales Drehmoment2,10 - 2,10 Nm
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
Kapazität
-
Anzahl Module2
Abmessungen
-
Höhe93 mm
-
Breite35 mm
-
Tiefe68 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

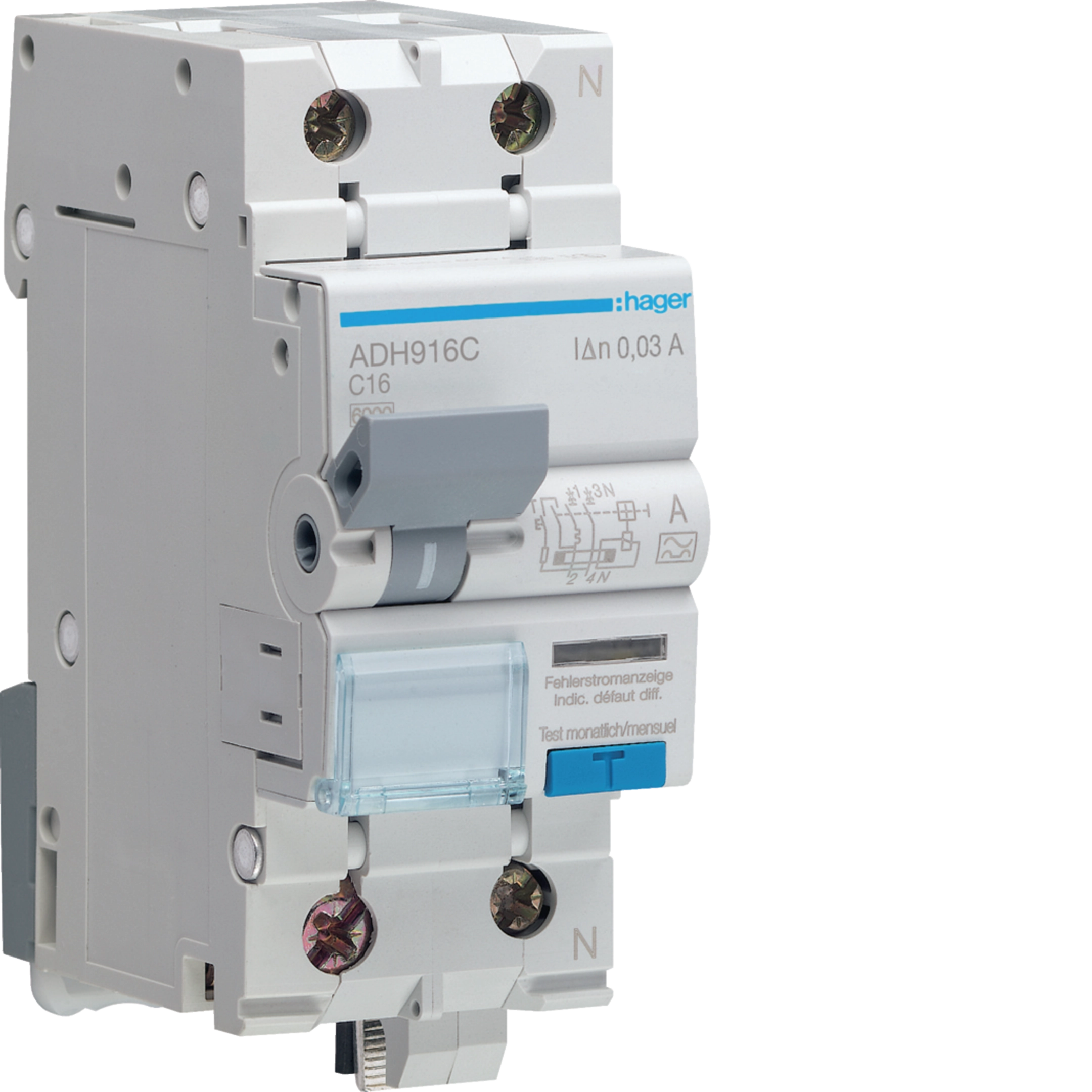

Produktbild ADH916C
-
