Fehlerstrom-/Leitungsschutzschalter Hager RCBO, Polzahl (gesamt) 2, Bemessungsspannung 230 V, Auslösecharakteristik C, Bemessungsstrom 13 A, Bemessungsfehlerstrom 0.03 A, Fehlerstrom-Typ A HI, Bemessungsabschaltvermögen nach EN 61009 6 kA, Breite in Teilungseinheiten 2
EAN-Nr.
3250611012740
E-nr.
805 129 264
VPE
1 Stück
Rabattgruppe
A2
FI/LS-Schalter Hager RCBO 2P 230V Charakteristik C 13A 0.03A Typ A HI 6kA 2TE ADH913C
Preis*
CHF 163.50
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Modulare Phasenschiene 5 Produkte verfügbar -
Schutzkappe/-streifen für Phasenschiene 2 Produkte verfügbar -
Verriegelungsfunktionen 2 Produkte verfügbar -
Klemmenabdeckung 2 Produkte verfügbar -
Hilfsschalterblock 3 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar
Optionales Zubehör
-
KDN263A
Phasenschiene 2 polig mit Gabelanschluss 10mm² 63A 12 Module
CHF 14.20 / Stück* -
KDN280BPhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 57 Module
CHF 61.10 / Stück* -
KDN451EPhasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 54 Module
CHF 144.50 / Stück* -
KDN451DPhasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 12 Module
CHF 27.80 / Stück* -
KDN280APhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 12 Module
CHF 14.60 / Stück*
-
KZN024
Endkappe für Phasenschiene 4 polig (1 Stk.)
CHF 9.60 / 10 Stück* -
KZN023Endkappe für Phasenschiene 2 und 3 polig (1 Stk.)
CHF 9.60 / 10 Stück*
-
MZN175
Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
CHF 14.55 / Stück* -
MZN176Plombierdraht zum Plombieren der Modulargeräte
CHF 18.65 / 10 Stück*
-
AZ002
1 Satz von 2Klemmenabdeckung plombierbar grau FI-LS 2M
CHF 2.00 / Stück* -
AZN003Untere Klemmenabdeckung IP2X für FI-LS
CHF 2.00 / Stück*
-
MZ202
Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
CHF 26.60 / Stück* -
MZ201Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
CHF 22.95 / Stück* -
MZ221Hilfskontakt strömen und kleinen spannungen 1S+1Ö 5/10mA 12/48V AC/DC
CHF 25.55 / Stück*
-
MZ204
Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
CHF 60.90 / Stück* -
MZ203Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
CHF 57.70 / Stück*
-
MZ206Unterspannungsauslöser für MCB RCBO < 125A 230V AC
CHF 57.70 / Stück*
-
LZ060Distanzstück für Wärmeentlastung
CHF 1.45 / Stück*
Technische Merkmale
Architektur
-
Polart1P+N
-
Polanzahl abgesichert1
-
AuslösecharakteristikC
Sicherheit
-
Typ des FehlerstromschutzesA HI
-
Schutzart IPIP20
Elektrische Hauptattribute
-
Ausschaltvermögen Icn AC nach IEC60898-16 kA
Spannung
-
Isolationsspannung Ui500 V
-
Stossspannungsfestigkeit4000 V
-
Max. Betriebsspannung240 V
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Überspannungskategorie gemäss IEC60947-1 2.5.60 Tabelle H13
-
VersorgungsspannungsartAC
Elektrischer Strom
-
Nennstrom13 A
-
Bemessungsfehlerstrom Idn30 mA
-
Nennstrom bei -25°C15,2 A
-
Nennstrom bei -20°C15,01 A
-
Nennstrom bei -15°C14,82 A
-
Nennstrom bei -10°C14,63 A
-
Nennstrom bei -5°C14,44 A
-
Nennstrom bei 0°C14,24 A
-
Nennstrom bei 5°C14,04 A
-
Nennstrom bei 10°C13,84 A
-
Nennstrom bei 15°C13,63 A
-
Nennstrom bei 20°C13,43 A
-
Nennstrom bei 25°C13,21 A
-
Nennstrom bei 30°C13 A
-
Nennstrom bei 35°C12,78 A
-
Nennstrom bei 40°C12,56 A
-
Nennstrom bei 45°C12,33 A
-
Nennstrom bei 50°C12,1 A
-
Nennstrom bei 55°C11,87 A
-
Nennstrom bei 60°C11,63 A
-
Einstellung des thermischen Auslösers in AC1,13 - 1,45 A
-
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern1
-
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC60898-16 kA
Leistung
-
Gesamtverlustleistung unter Nennstrom4,8 W
Frequenz
-
Frequenz50 - 50 Hz
Einsatzbedingungen
-
Höhe über N.N.2000 m
-
Energiebegrenzungsklasse I²t3
-
Betriebstemperatur-25 - 40 °C
-
Lager-/Transporttemperatur-25 - 70 °C
-
Grad der Verunreinigung nach IEC60664 / IEC60947-22
-
LuftfeuchtigkeitsschutzFür alle Klimabereiche
Installation, Montage
-
Nominales Drehmoment Untere Klemme2,10 - 2,10 Nm
-
Nominales Drehmoment Obere Klemme2,10 - 2,10 Nm
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele2000
-
Gerätelebensdauer, mechanische Schaltspiele2000
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1 - 16 mm²
-
Anschlussquerschnitt bei starrem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 16 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1 - 16 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1 - 25 mm²
Kapazität
-
Anzahl Module2
Abmessungen
-
Höhe93 mm
-
Breite35 mm
-
Tiefe68 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

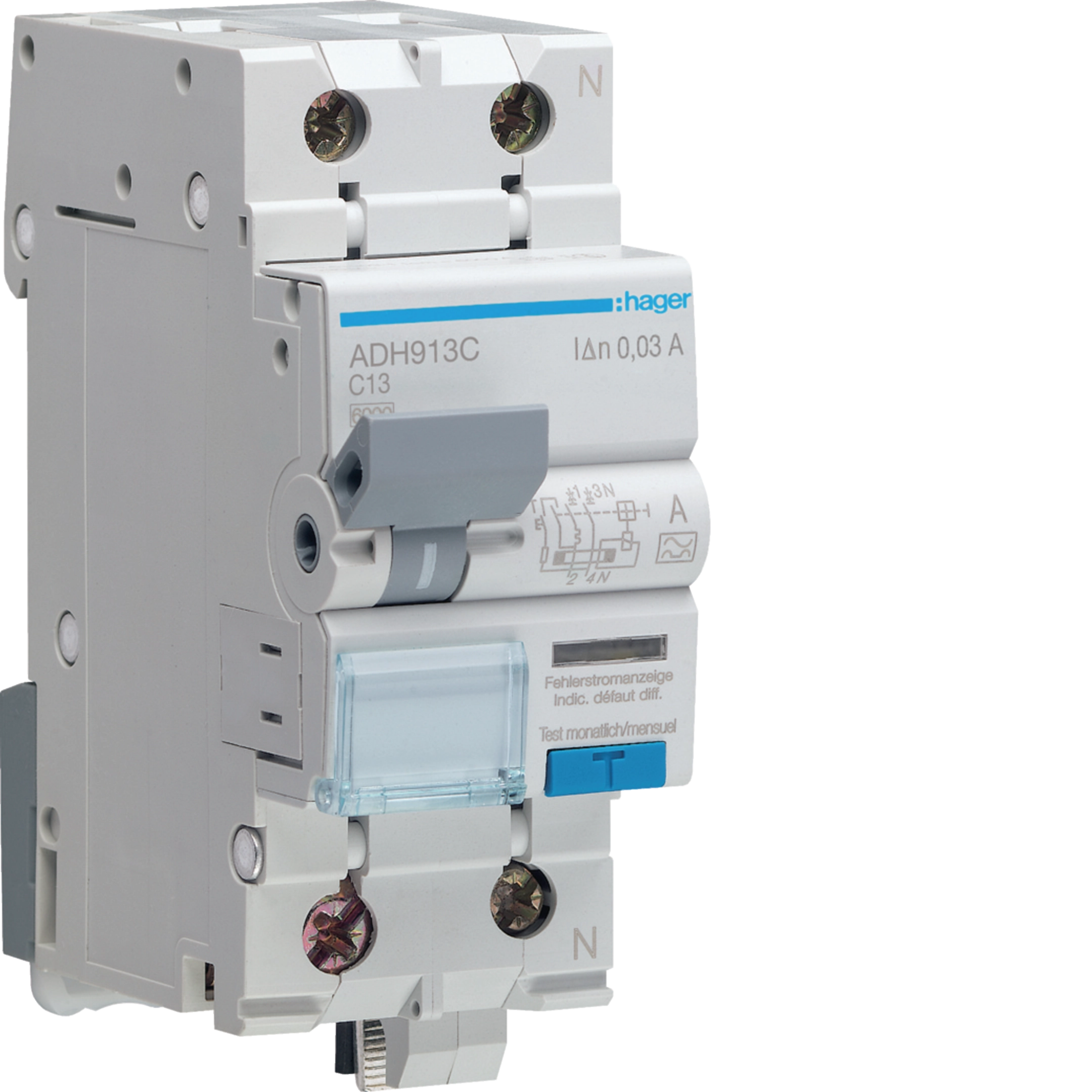

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ADH913C
-

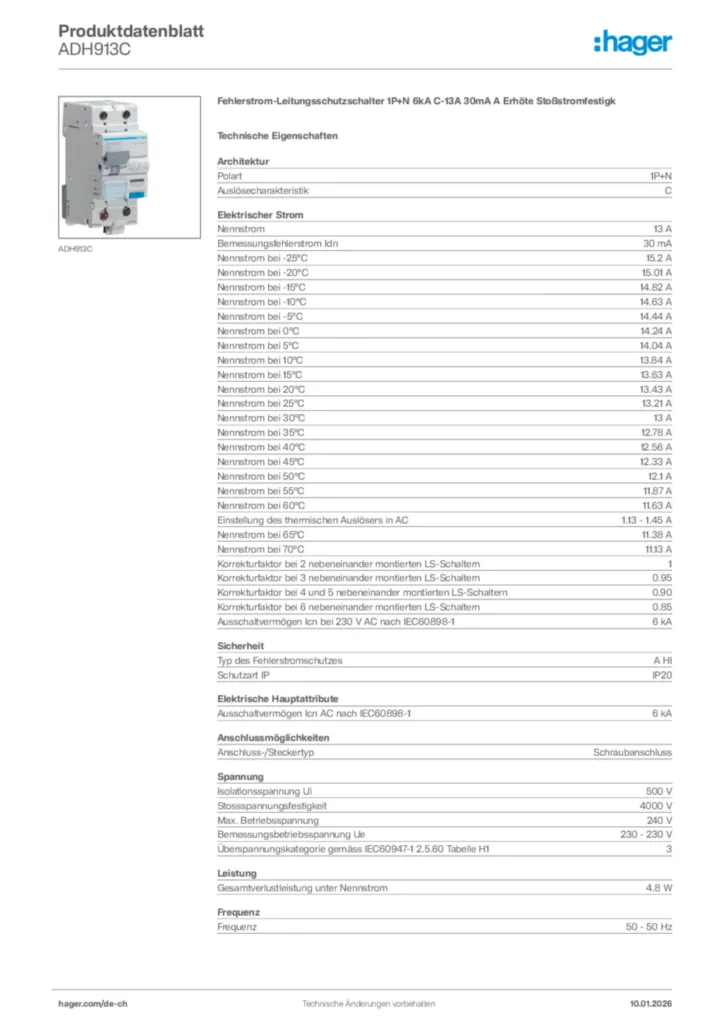

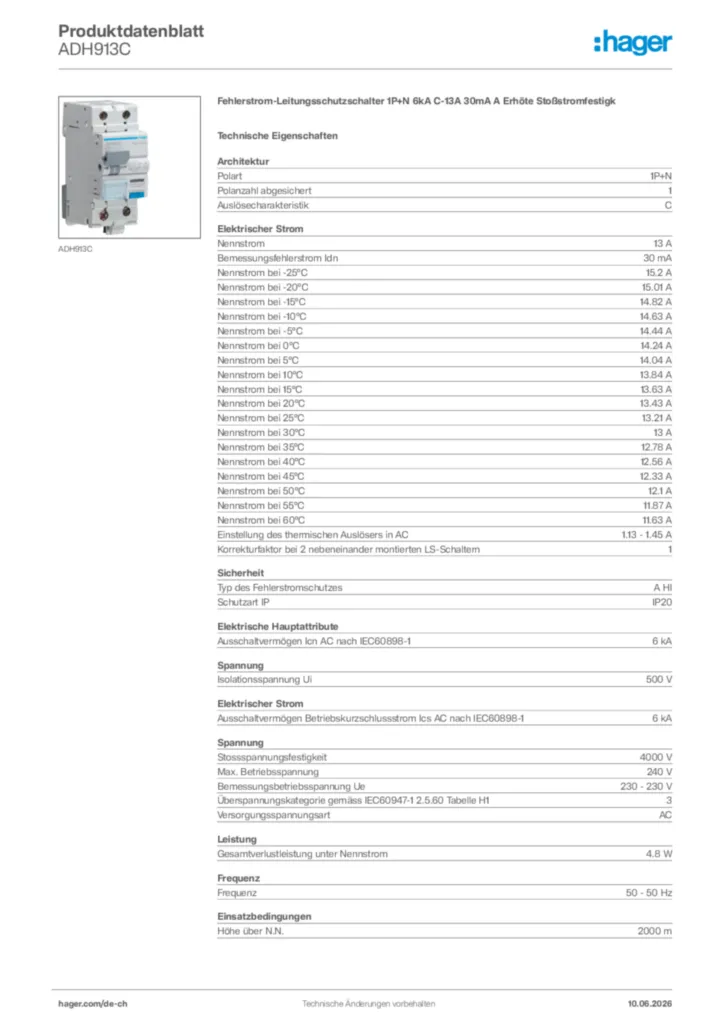

Produktdatenblatt
Hager Produktdatenblatt ADH913C
Fehlerstrom-Leitungsschutzschalter 1P+N 6kA C-13A 30mA A Erhöte Stoßstromfestigk
PDF -
Montageanleitung
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2022-03-24
PDF1,45 MB
