Vana rozvaděče volta do dutých příček, VH48 VH48NK
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Dveře 4 dostupné produkty -
Zasouvací svorka 19 dostupné produkty -
Součásti pro kabeláž, kabelové vstupy a upevnění kabelů 1 dostupné produkty -
Krycí lišta 1 dostupné produkty -
Držák dokumentů 1 dostupné produkty -
Patch panel pro rozvaděč 1 dostupné produkty
Dokončete svůj systém
-
KN10NQuickConnect bezšroubový blok N, modrý, 10 svorek, 2x25+8x4mm2, šíře 45mm
-
KN06PQuickConnect bezšroubový blok fázový, hnědý, 6 svorek, 1x25+5x4mm2, šíře 30mm
-
KN10PQuickConnect bezšroubový blok fázový, hnědý, 10 svorek, 2x25+8x4mm2, šíře 45mm
-
KN14PQuickConnect bezšroubový blok fázový, hnědý, 14 svorek, 3x25+11x4mm2, šíře 60mm
-
KN18PQuickConnect bezšroubový blok fázový, hnědý, 18 svorek, 4x25+14x4mm2, šíře 75mm
-
KN26PQuickConnect bezšroubový blok fázový, hnědý, 26 svorek, 6x25+20x4mm2, šíře 105mm
-
KN99PPropojovací můstek pro fázové svorkovnicové bloky (sada 10 ks)
-
KN06EQuickConnect bezšroubový blok PE, zelený, 6 svorek, 1x25+5x4mm2, šíře 30mm
-
KN06NQuickConnect bezšroubový blok N, modrý, 6 svorek, 1x25+5x4mm2, šíře 30mm
-
KN10EQuickConnect bezšroubový blok PE, zelený, 10 svorek, 2x25+8x4mm2, šíře 45mm
-
KN99E
Propojovací můstek pro PE svorkovnicové bloky, zelený (sada 10 ks)
-
KN14EQuickConnect bezšroubový blok PE, zelený, 14 svorek, 3x25+11x4mm2, šíře 60mm
-
KN14NQuickConnect bezšroubový blok N, modrý, 14 svorek, 3x25+11x4mm2, šíře 60mm
-
KN18EQuickConnect bezšroubový blok PE, zelený, 18 svorek, 4x25+14x4mm2, šíře 75mm
-
KN18NQuickConnect bezšroubový blok N, modrý, 18 svorek, 4x25+14x4mm2, šíře 75mm
-
KN22EQuickConnect bezšroubový blok PE, zelený, 22 svorek, 5x25+17x4mm2, šíře 90mm
-
KN22NQuickConnect bezšroubový blok N, modrý, 22 svorek, 5x25+17x4mm2, šíře 90mm
-
KN26EQuickConnect bezšroubový blok PE, zelený, 26 svorek, 6x25+20x4mm2, šíře 105mm
-
KN26NQuickConnect bezšroubový blok N, modrý, 26 svorek, 6x25+20x4mm2, šíře 105mm
Technické vlastnosti
Instalace, montáž
-
MontážDutá příčka
Vybavení
-
Počet lišt4
-
Počet řad v rozvaděči4
-
ZámekNe
-
Má neutrální svorkovniciNe
-
Má uzemňovací svorkovniciNe
-
Montážní deskaNe
Kapacita
-
Počet modulů48
Rozměry
-
Výška734 mm
-
Šířka330 mm
-
Hloubka94,50 mm
-
Vestavěná výška721 mm
-
Vestavěná šířka314 mm
-
Vestavěná hloubka90 mm
-
Počet jednotek šířky12
Konektivita
-
Druh montážeUpevnění šrouby
Materiál
-
MateriálUmělá hmota
-
Kód RAL9010
-
BarvaBílá
Bezpečnost
-
Třída izolaceTřída izolaceII
-
Mechanická odolnost IKIK07
-
Test žhavicím drátem850 °C
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-
Datový list produktu

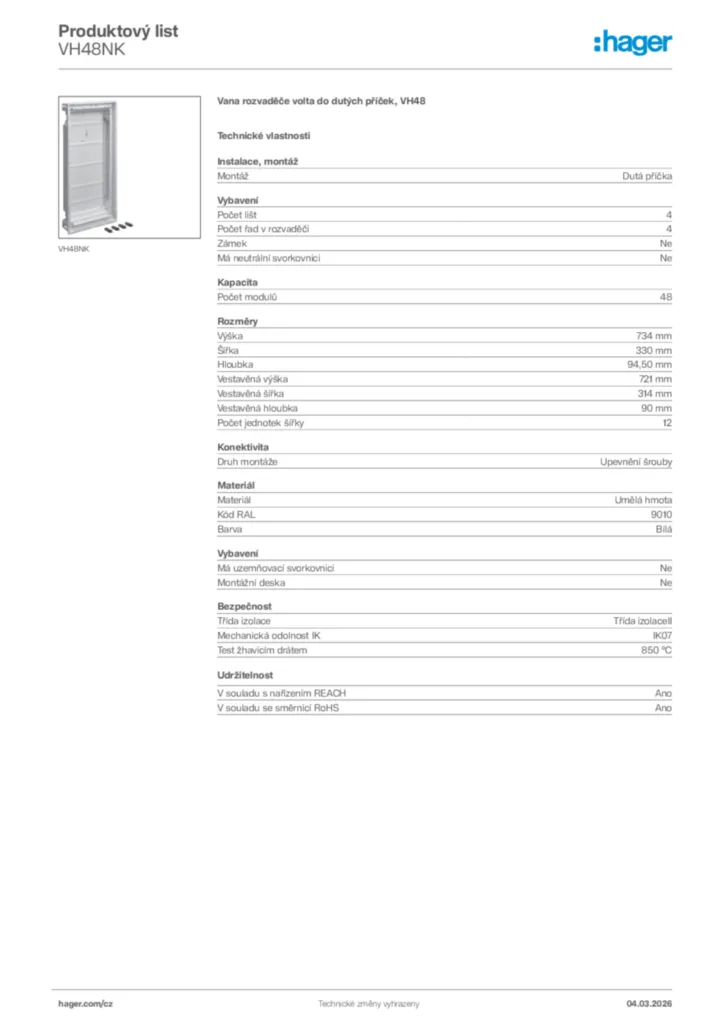

Hager Generováno - Datový list produktu VH48NK
Vana rozvaděče volta do dutých příček, VH48
PDF -
Instalační návod
Instalační návod International 2021-08-04
PDF4,62 MB -
Prohlášení o shodě
Declaration
Prohlášení o shodě International 2023-08-16
PDF359,72 kB
Prohlášení o shodě International 2023-08-07
PDF366,52 kB
Více dokumentace
