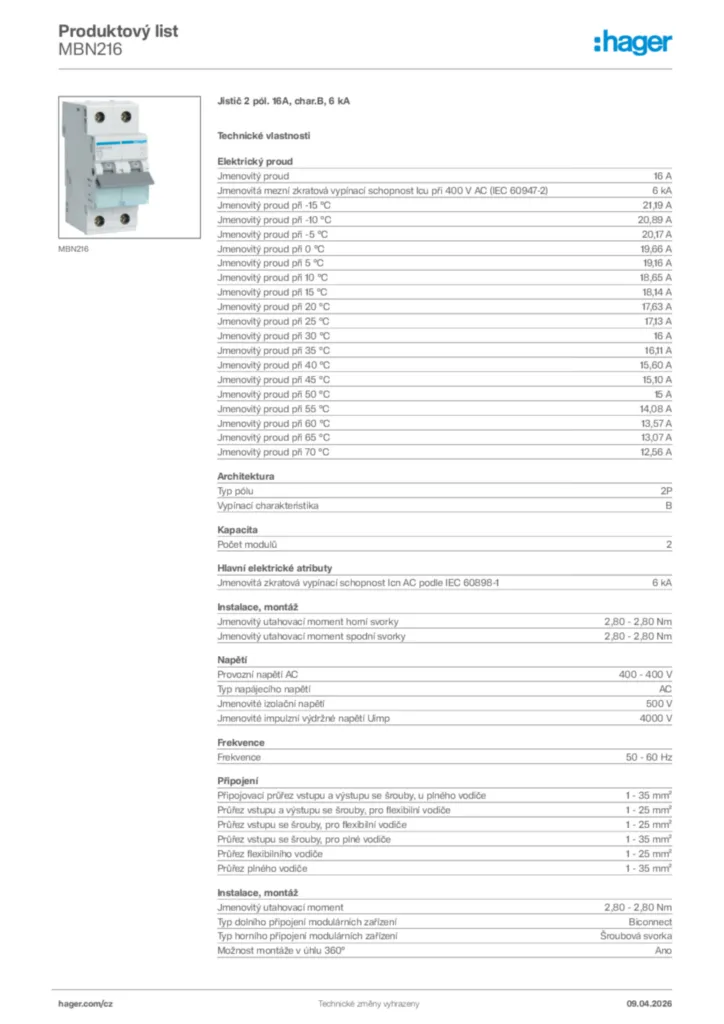

Jistič 2 pól. 16A, char.B, 6 kA MBN216
EAN
3250614310256
Balení
6 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Adaptér lišty DIN 1 dostupné produkty -
Mechanické příslušenství pro nízkonapěťové komponenty 1 dostupné produkty -
Blok kontaktů pomocných zařízení 2 dostupné produkty -
Vypínací spoušť 2 dostupné produkty -
Podpěťová cívka 2 dostupné produkty -
Zobrazit více 7 další dostupné produkty
Dokončete svůj systém
-
KDN263AHřebenová přípojnice 2P, 63A, 10mm2/12mod. k propojení 6ks 2pól. přístrojů
-
KDN263BHřebenová přípojnice 2P, 63A, 10mm2/1m k propojení 56ks 2pól. přístrojů
-
KDN280AHřebenová přípojnice 2P, 80A, 16mm2/12mod. k propojení 6ks 2pól. přístrojů
-
KDN280BHřebenová přípojnice 2P, 80A, 16mm2/1m k propojení 56ks 2pól. přístrojů
Technické vlastnosti
Elektrický proud
-
Jmenovitý proud16 A
-
Jmenovitý proud při -15 °C21,19 A
-
Jmenovitý proud při -10 °C20,89 A
-
Jmenovitý proud při -5 °C20,17 A
-
Jmenovitý proud při 0 °C19,66 A
-
Jmenovitý proud při 5 °C19,16 A
-
Jmenovitý proud při 10 °C18,65 A
-
Jmenovitý proud při 15 °C18,14 A
-
Jmenovitý proud při 20 °C17,63 A
-
Jmenovitý proud při 25 °C17,13 A
-
Jmenovitý proud při 30 °C16 A
-
Jmenovitý proud při 35 °C16,11 A
-
Jmenovitý proud při 40 °C15,60 A
-
Jmenovitý proud při 45 °C15,10 A
-
Jmenovitý proud při 50 °C15 A
-
Jmenovitý proud při 55 °C14,08 A
-
Jmenovitý proud při 60 °C13,57 A
-
Jmenovitý proud při 65 °C13,07 A
-
Jmenovitý proud při 70 °C12,56 A
Architektura
-
Typ pólu2P
-
Vypínací charakteristikaB
Kapacita
-
Počet modulů2
Hlavní elektrické atributy
-
Jmenovitá zkratová vypínací schopnost Icn AC podle IEC 60898-16 kA
Instalace, montáž
-
Jmenovitý utahovací moment horní svorky2,80 - 2,80 Nm
-
Jmenovitý utahovací moment svorky, dolní2,80 - 2,80 Nm
-
Jmenovitý utahovací moment2,80 - 2,80 Nm
-
Typ dolního připojení modulárních zařízeníBiconnect
-
Typ horního připojení modulárních zařízeníŠroubová svorka
-
Možnost montáže v úhlu 360°Ano
Napětí
-
Provozní napětí AC400 - 400 V
-
Typ napájecího napětíAC
-
Jmenovité izolační napětí500 V
-
Jmenovité impulzní výdržné napětí Uimp4 000 V
Frekvence
-
Frekvence50 - 60 Hz
Připojení
-
Připojovací průřez vstupu a výstupu se šrouby, u plného vodiče1 - 35 mm²
-
Průřez vstupu a výstupu se šrouby, pro flexibilní vodiče1 - 25 mm²
-
Průřez vstupu se šrouby, pro flexibilní vodiče1 - 25 mm²
-
Průřez vstupu se šrouby, pro plné vodiče1 - 35 mm²
-
Průřez flexibilního vodiče1 - 25 mm²
-
Průřez plného vodiče1 - 35 mm²
Bezpečnost
-
Stupeň krytí IPIP20
Podmínky použití
-
Stupeň znečištění podle IEC 60664/IEC 60947-22
-
Třída omezení energie I²t3
-
Ochrana před vzdušnou vlhkostíPro jakékoli klima
-
Provozní teplota-25 - 70 °C
Výkon
-
Celkový ztrátový výkon při jmenovitém proudu4,20 W
Konektivita
-
Typ konektoru/zástrčkyŠroubová svorka
-
Vyrovnání horního připojení pro modulární zařízeníZarovnaná svorka
-
Vyrovnání dolního připojení pro modulární zařízeníZarovnaná svorka
Rozměry
-
Výška83 mm
-
Šířka35 mm
-
Hloubka70 mm
