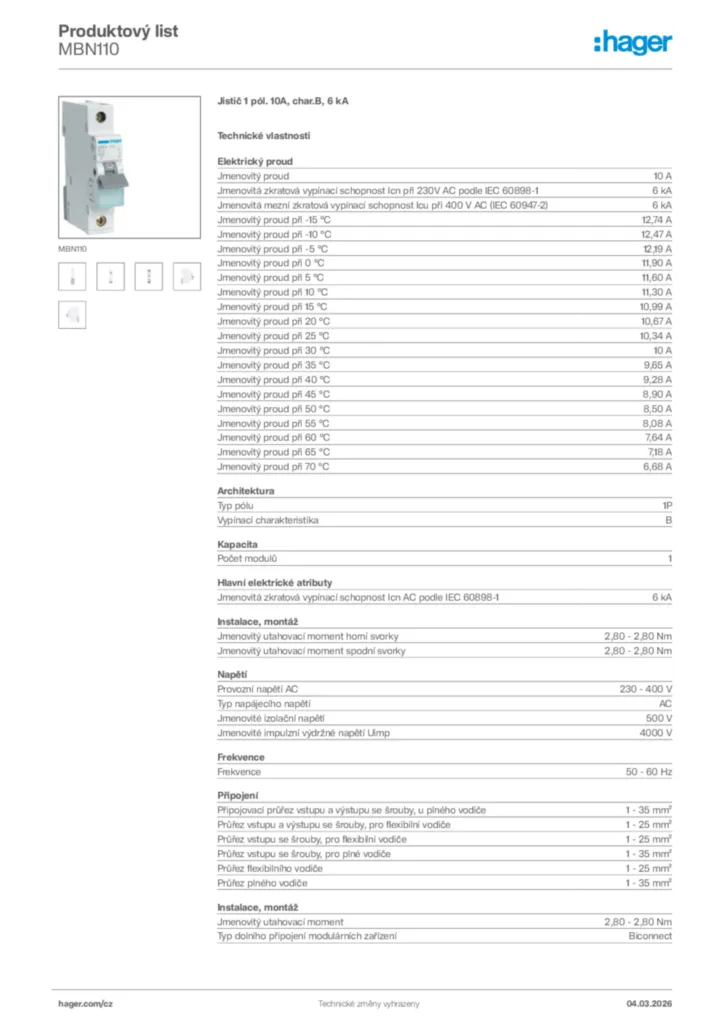

Jistič 1 pól. 10A, char.B, 6 kA MBN110
EAN
3250614310072
Balení
12 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Adaptér lišty DIN 1 dostupné produkty -
Mechanické příslušenství pro nízkonapěťové komponenty 1 dostupné produkty -
Blok kontaktů pomocných zařízení 2 dostupné produkty -
Vypínací spoušť 2 dostupné produkty -
Podpěťová cívka 2 dostupné produkty -
Zobrazit více 2 další dostupné produkty
Dokončete svůj systém
Technické vlastnosti
Elektrický proud
-
Jmenovitý proud10 A
-
Jmenovitá zkratová vypínací schopnost Icn při 230V AC podle IEC 60898-16 kA
-
Jmenovitý proud při -15 °C12,74 A
-
Jmenovitý proud při -10 °C12,47 A
-
Jmenovitý proud při -5 °C12,19 A
-
Jmenovitý proud při 0 °C11,90 A
-
Jmenovitý proud při 5 °C11,60 A
-
Jmenovitý proud při 10 °C11,30 A
-
Jmenovitý proud při 15 °C10,99 A
-
Jmenovitý proud při 20 °C10,67 A
-
Jmenovitý proud při 25 °C10,34 A
-
Jmenovitý proud při 30 °C10 A
-
Jmenovitý proud při 35 °C9,65 A
-
Jmenovitý proud při 40 °C9,28 A
-
Jmenovitý proud při 45 °C8,90 A
-
Jmenovitý proud při 50 °C8,50 A
-
Jmenovitý proud při 55 °C8,08 A
-
Jmenovitý proud při 60 °C7,64 A
-
Jmenovitý proud při 65 °C7,18 A
-
Jmenovitý proud při 70 °C6,68 A
Architektura
-
Typ pólu1P
-
Vypínací charakteristikaB
Kapacita
-
Počet modulů1
Hlavní elektrické atributy
-
Jmenovitá zkratová vypínací schopnost Icn AC podle IEC 60898-16 kA
-
Jmenovitý utahovací moment horní svorky2,80 - 2,80 Nm
-
Jmenovitý utahovací moment svorky, dolní2,80 - 2,80 Nm
Napětí
-
Provozní napětí AC230 - 400 V
-
Typ napájecího napětíAC
-
Jmenovité izolační napětí500 V
-
Jmenovité impulzní výdržné napětí Uimp4 000 V
Frekvence
-
Frekvence50 - 60 Hz
Připojení
-
Připojovací průřez vstupu a výstupu se šrouby, u plného vodiče1 - 35 mm²
-
Průřez vstupu a výstupu se šrouby, pro flexibilní vodiče1 - 25 mm²
-
Průřez vstupu se šrouby, pro flexibilní vodiče1 - 25 mm²
-
Průřez vstupu se šrouby, pro plné vodiče1 - 35 mm²
-
Průřez flexibilního vodiče1 - 25 mm²
-
Průřez plného vodiče1 - 35 mm²
Instalace, montáž
-
Jmenovitý utahovací moment2,80 - 2,80 Nm
-
Typ dolního připojení modulárních zařízeníBiconnect
-
Typ horního připojení modulárních zařízeníŠroubová svorka
-
Možnost montáže v úhlu 360°Ano
Bezpečnost
-
Stupeň krytí IPIP20
Podmínky použití
-
Stupeň znečištění podle IEC 60664/IEC 60947-22
-
Třída omezení energie I²t3
-
Ochrana před vzdušnou vlhkostíPro jakékoli klima
-
Provozní teplota-25 - 70 °C
Výkon
-
Celkový ztrátový výkon při jmenovitém proudu2,75 W
Konektivita
-
Typ konektoru/zástrčkyŠroubová svorka
-
Vyrovnání horního připojení pro modulární zařízeníZarovnaná svorka
-
Vyrovnání dolního připojení pro modulární zařízeníZarovnaná svorka
Rozměry
-
Výška83 mm
-
Šířka17,50 mm
-
Hloubka70 mm
