Lištový odpínač se zkratovou propojkou 3x1000A, rozteč přípojnic 185mm, 2xM12 LVTG1000CP
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Kryt svorek 3 product.page.accessories.products-available -
Šroub 1 product.page.accessories.products-available -
Příslušenství / náhradní díly pro nízkonapěťové pojistkové spodky HRC 1 product.page.accessories.products-available -
Proudové transformátory 4 product.page.accessories.products-available -
Připojení kabelové svorky 2 product.page.accessories.products-available -
Přípojnicový terminál 1 product.page.accessories.products-available
product.page.accessories.title-modal
catalog.pageproduct.tab_additional_title.link
Elektrický proud
-
Jmenovitý proud IN1 000 A
-
Proudová zatížitelnost při AC22 v kategorii B / 400V1 000 A
-
Proudová zatížitelnost při AC21 v kategorii B / 690V1 000 A
-
Proudová zatížitelnost při AC21 v kategorii B / 500V1 000 A
-
Návrhový proud při Ue=400V podle AC IEC 61439-1 5.3.21 000 A
-
Návrhový proud při Ue=690V podle AC IEC 61439-1 5.3.21 000 A
-
Jmenovitý krátkodobý výdržný proud Icw 1s s blokovacím systémem IEC6094725 kA
-
Jmenovitý krátkodobý výdržný proud Icw 1 s IEC 6094715 kA
Pojistka
-
Velikost pojistkyNH3
Konektivita
-
Typ připojeníŠroubová svorka
-
Druh montážeUpevnění šrouby
Připojení
-
Typ konektoru/zástrčkySvorka M12
-
Typ krytu svorkovniceBez
Architektura
-
Počet pólů3
-
Počet přepínatelných pólů3
Podmínky použití
-
Provozní teplota-25 - 55 °C
Instalace, montáž
-
Jmenovitý utahovací moment32 - 32 Nm
-
Utahovací moment pro montáž na přípojnici32 - 32 Nm
Trvanlivost
-
Elektrická životnost v počtu cyklů100
-
Mechanická životnost v cyklech500
-
Životnost přístrojů (součet mech. a el. životnosti) IEC 60947-3 tab.4600
Bezpečnost
-
Stupeň krytí IPIP2X
Napětí
-
Jmenovité izolační napětí1 000 V
-
Jmenovité impulzní výdržné napětí Uimp12 kV
-
Provozní napětí AC400 - 690 V
Rozměry
-
Vzdálenost přípojnic185 mm
-
Výška743 mm
-
Hloubka188 mm
Výkon
-
Ztrátový výkon na vstupu IN318 W
-
Ztrátový výkon při plném zatížení270 W
Frekvence
-
Frekvence50 - 60 Hz
Elektrická ochrana
-
S indikátorem poruchycatalog.pageproduct.attribute_boolean.no
Funkce
-
Dvojité přerušenícatalog.pageproduct.attribute_boolean.yes
Materiál
-
Obsahuje recyklovaný materiál (% celkové hmotnosti plastu)0
catalog.pageproduct.title_sustainability.h2
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. catalog.pageproduct.product_description_learn_more.link
catalog.pageproduct.sustainability_block.downloads_h3
catalog.pageproduct.title_asset.h2
-
GeneratedProductDatasheet

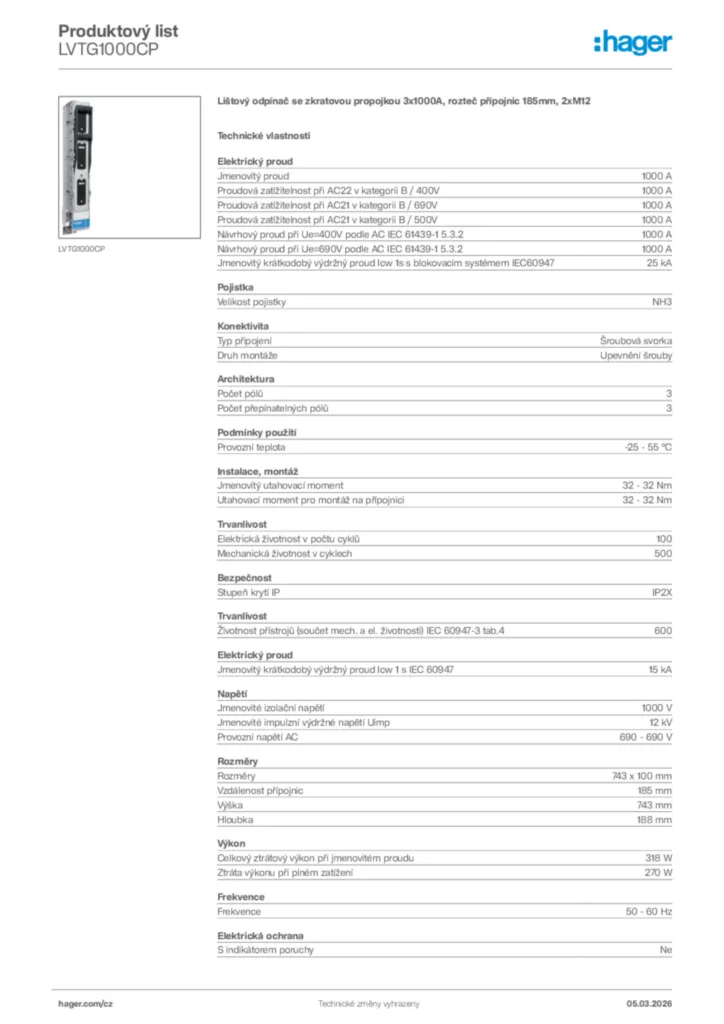

Hager Generováno - Datový list produktu LVTG1000CP
