Proudový transformátor 150/5 pro NH1-3, 2,5 VA, tř.1 LVZW150
EAN
4049857123049
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Kompatibilní produkty
-
Kompatibilní s 9 dostupné produkty
Kompatibilní s
-
LVSG1CPXLištový pojistkový odpínač NH1 3x250A, rozteč přípojnic 185mm, M12
-
LVSG2CPXLištový pojistkový odpínač NH2 3x400A, rozteč přípojnic 185mm, M12
-
LVSG3CPXLištový pojistkový odpínač NH3 3x630A, rozteč přípojnic 185mm, M12
-
LVSR2VPVK4Lištový pojistkový odpínač NH2 3x400A, rozteč přípojnic 185mm, V-svorka 300mm²
-
LVSR3TPLištový rozpínač přípojnicových systémů NH3, na přípojnice 185 mm, 2xM12
-
LVSR1VPVK4Lištový pojistkový odpínač NH1 3x250A, rozteč přípojnic 185mm, V-svorka 300mm²
-
LVTG1000CPLištový odpínač se zkratovou propojkou 3x1000A, rozteč přípojnic 185mm, 2xM12
-
LVDR1260CPXLištový pojiistkový odpínač dvojitý NH3 3x1250A, rozteč přípojnic 185mm, 2xM12
-
LVDR800CPXLištový pojiistkový odpínač dvojitý NH2 3x800A, rozteč přípojnic 185mm, 2xM12
Technické vlastnosti
Specifické identifikační atributy pro ochranu
-
Typ filtru produktuNástrčný proudový transformátor
Funkce
-
Třída přesnosti1
Výkon
-
Výkon2,50 VA
Rozměry
-
Průměr otvoru21 mm
-
Výška63,50 mm
-
Šířka59,50 mm
-
Hloubka30,10 mm
Konektivita
-
Typ připojeníŠroubová svorka
Frekvence
-
Frekvence50 - 60 Hz
Napětí
-
Jmenovité izolační napětí3 000 V
Podmínky použití
-
Provozní teplota-40 - 40 °C
-
Skladovací/přepravní teplota-40 - 75 °C
Připojení
-
Průřez flexibilního vodiče1.5 - 6 mm²
-
Průřez plného vodiče1.5 - 6 mm²
Bezpečnost
-
Stupeň krytí IPIP10
Elektrický proud
-
Maximální intenzita pro primární150 A
-
Maximální intenzita sekundárního5 A
Instalace, montáž
-
MontážZákladna
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-
Product datasheet

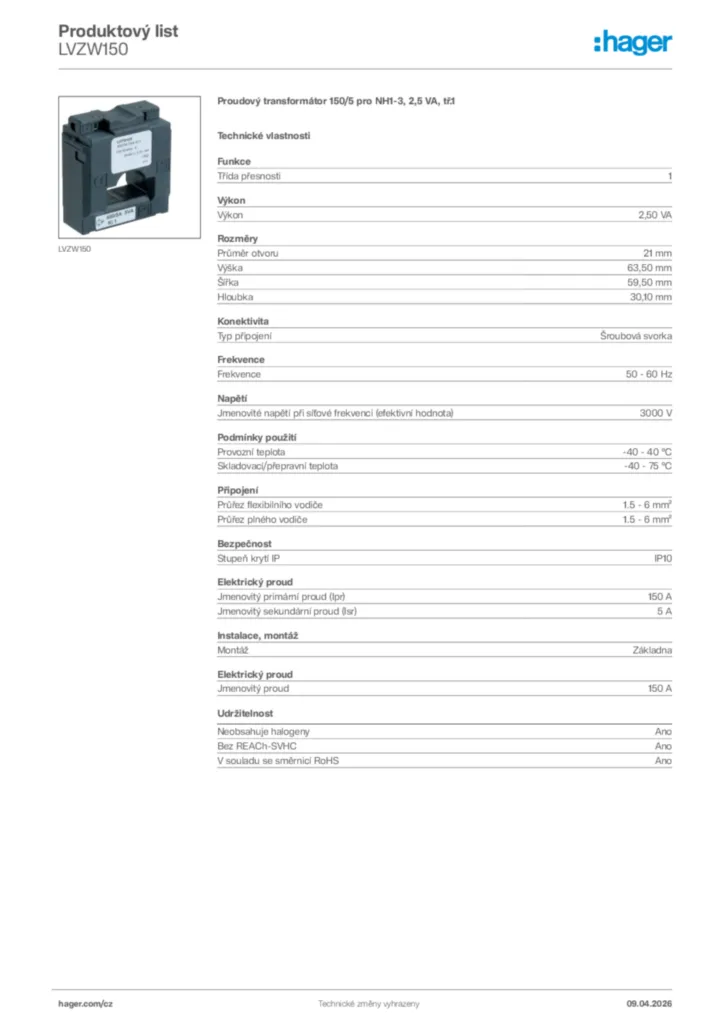

Hager Product data sheet LVZW150
Proudový transformátor 150/5 pro NH1-3, 2,5 VA, tř.1
PDF -
Declaration of conformity

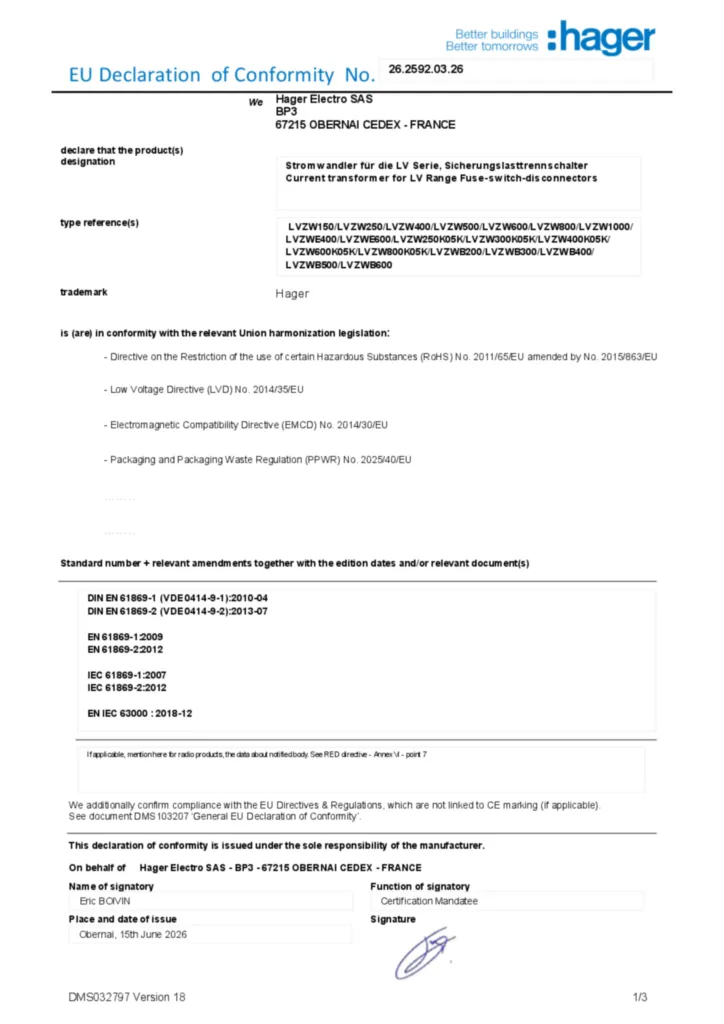

EU Declaration of Conformity
Prohlášení o shodě en-GB, de-DE 2023-02-21
PDF698,08 kB
