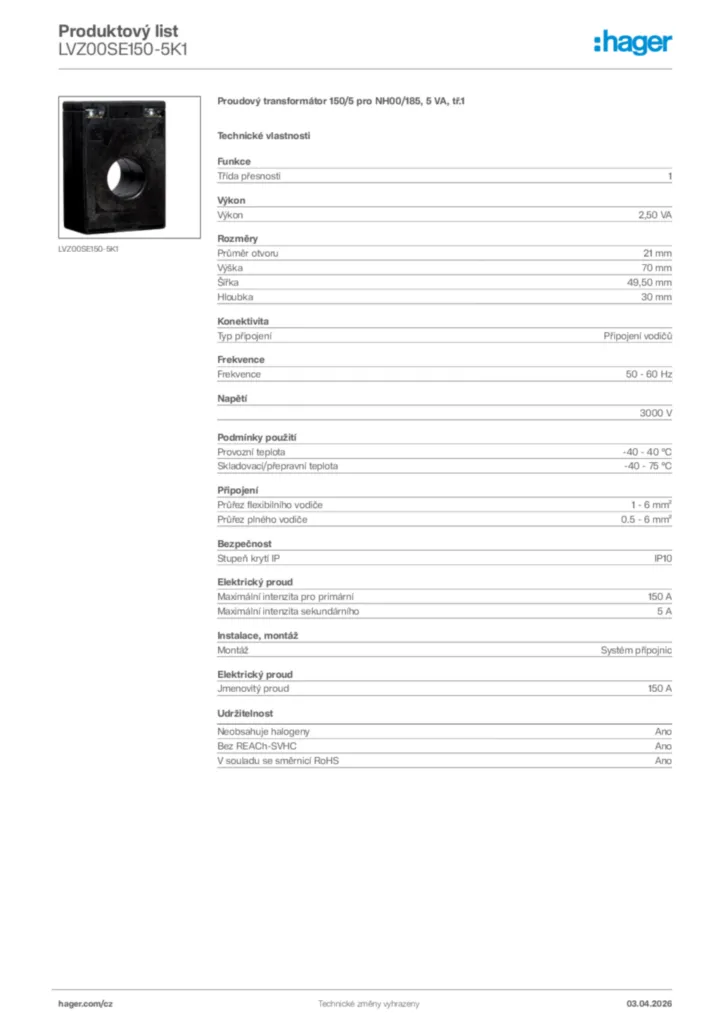

Proudový transformátor 150/5 pro NH00/185, 5 VA, tř.1 LVZ00SE150-5K1
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Kompatibilní produkty
-
Kompatibilní s 1 dostupné produkty
Technické vlastnosti
Specifické identifikační atributy pro ochranu
-
Typ filtru produktuTyčový proudový měnič
Funkce
-
Třída přesnosti1
Výkon
-
Výkon2,50 VA
Rozměry
-
Průměr otvoru21 mm
-
Výška70 mm
-
Šířka49,50 mm
-
Hloubka30 mm
Konektivita
-
Typ připojeníPřipojení vodičů
Frekvence
-
Frekvence50 - 60 Hz
Napětí
-
Jmenovité napětí při síťové frekvenci (efektivní hodnota)3 000 V
-
Maximální provozní napětí720 V
Podmínky použití
-
Provozní teplota-40 - 40 °C
-
Skladovací/přepravní teplota-40 - 75 °C
Připojení
-
Průřez flexibilního vodiče1 - 6 mm²
-
Průřez plného vodiče0.5 - 6 mm²
Bezpečnost
-
Stupeň krytí IPIP10
-
Izolační třídaE
Elektrický proud
-
Jmenovitý primární proud (Ipr)150 A
-
Jmenovitý sekundární proud (Isr)5 A
-
Jmenovitý proud150 A
-
Jmenovitý trvalý tepelný proud1,2*Ipr
-
Jmenovitý krátkodobý tepelný proud (Ith/1 s)60*Ipr
-
Jmenovitý dynamický proud2.5*Ith
-
Omezující faktor přepětíFS 5
Instalace, montáž
-
MontážSystém přípojnic
