Lištový pojistkový odpínač NH1 3x250A, rozteč přípojnic 185mm, V-svorka 300mm² LVSR1VPVK4

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

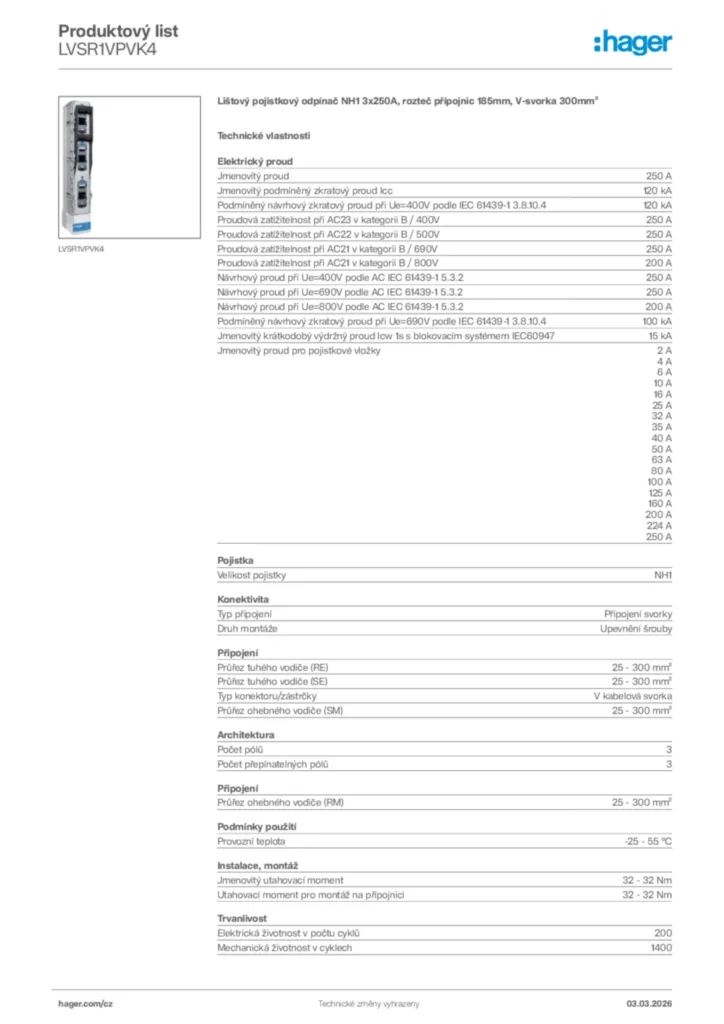

Stáhnout technický list

Dokončete svůj systém

Kryt svorek 3 dostupné produkty
Šroub 1 dostupné produkty
Příslušenství / náhradní díly pro nízkonapěťové pojistkové spodky HRC 3 dostupné produkty
Proudové transformátory 4 dostupné produkty
Nízkonapěťová pojistková vložka HRC 2 dostupné produkty
Přípojnicový terminál 1 dostupné produkty

Technické vlastnosti

Jmenovitý proud

250 A
Jmenovitý podmíněný zkratový proud Icc

120 kA
Podmíněný návrhový zkratový proud při Ue=400V podle IEC 61439-1 3.8.10.4

120 kA
Proudová zatížitelnost při AC23 v kategorii B / 400V

250 A
Proudová zatížitelnost při AC22 v kategorii B / 500V

250 A
Proudová zatížitelnost při AC21 v kategorii B / 690V

250 A
Proudová zatížitelnost při AC21 v kategorii B / 800V

200 A
Návrhový proud při Ue=400V podle AC IEC 61439-1 5.3.2

250 A
Návrhový proud při Ue=690V podle AC IEC 61439-1 5.3.2

250 A
Návrhový proud při Ue=800V podle AC IEC 61439-1 5.3.2

200 A
Podmíněný návrhový zkratový proud při Ue=690V podle IEC 61439-1 3.8.10.4

100 kA
Jmenovitý krátkodobý výdržný proud Icw 1s s blokovacím systémem IEC60947

15 kA
Jmenovitý proud pro pojistkové vložky

2 A, 4 A, 6 A, 10 A, 16 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A
Jmenovitý krátkodobý výdržný proud Icw 1 s IEC 60947

10 kA

Velikost pojistky

NH1

Typ připojení

Připojení svorky
Druh montáže

Upevnění šrouby

Průřez tuhého vodiče (RE)

25 - 300 mm²
Průřez tuhého vodiče (SE)

25 - 300 mm²
Typ konektoru/zástrčky

V kabelová svorka
Průřez ohebného vodiče (SM)

25 - 300 mm²
Průřez ohebného vodiče (RM)

25 - 300 mm²

Počet pólů

3
Počet přepínatelných pólů

3

Provozní teplota

-25 - 55 °C

Jmenovitý utahovací moment

32 - 32 Nm
Utahovací moment pro montáž na přípojnici

32 - 32 Nm

Stupeň krytí IP

IP2X

Jmenovité izolační napětí

1 000 V
Jmenovité impulzní výdržné napětí Uimp

12 kV
Provozní napětí AC

690 - 690 V

Výška

671 mm
Hloubka

190 mm

Celkový ztrátový výkon při jmenovitém proudu

27 W
Ztrátový výkon pojistkové vložky instalované v přístroji

23 W
Ztráta výkonu při plném zatížení

96 W

Frekvence

50 - 60 Hz

S indikátorem poruchy

Ne

Dvojité přerušení

Ne

Elektrická životnost v počtu cyklů

200
Mechanická životnost v cyklech

1 400
Životnost přístrojů (součet mech. a el. životnosti) IEC 60947-3 tab.4

1 600

Obsahuje recyklovaný materiál (% celkové hmotnosti plastu)

0

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano

V souladu s nařízením REACH Ano

Neobsahuje halogeny Ano
