Lištový pojiistkový odpínač dvojitý NH2 3x800A, rozteč přípojnic 185mm, 2xM12 LVDR800CPX
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Kryt svorek 4 product.page.accessories.products-available -
Šroub 1 product.page.accessories.products-available -
Příslušenství / náhradní díly pro nízkonapěťové pojistkové spodky HRC 1 product.page.accessories.products-available -
Proudové transformátory 4 product.page.accessories.products-available -
Připojení kabelové svorky 2 product.page.accessories.products-available -
Přípojnicový terminál 1 product.page.accessories.products-available
product.page.accessories.title-modal
catalog.pageproduct.tab_additional_title.link
Elektrický proud
-
Jmenovitý proud IN800 A
-
Jmenovitý podmíněný zkratový proud Icc80 kA
-
Podmíněný návrhový zkratový proud při Ue=400V podle IEC 61439-1 3.8.10.480 kA
-
Proudová zatížitelnost při AC22 v kategorii B / 400V800 A
-
Proudová zatížitelnost při AC23 v kategorii B / 400V800 A
-
Proudová zatížitelnost při AC22 v kategorii B / 500V800 A
-
Proudová zatížitelnost při AC21 v kategorii B / 690V800 A
-
Návrhový proud při Ue=400V podle AC IEC 61439-1 5.3.2800 A
-
Návrhový proud při Ue=690V podle AC IEC 61439-1 5.3.2800 A
-
Jmenovitý proud pro pojistkové vložky25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A
-
Jmenovitý krátkodobý výdržný proud Icw 1 s IEC 6094720 kA
Pojistka
-
Velikost pojistkyNH2
Konektivita
-
Typ připojeníŠroubová svorka
-
Druh montážeUpevnění šrouby
Připojení
-
Typ konektoru/zástrčkySvorka M12
-
Typ krytu svorkovniceBez
Architektura
-
Počet pólů3
-
Počet přepínatelných pólů3
Podmínky použití
-
Provozní teplota-25 - 55 °C
Instalace, montáž
-
Jmenovitý utahovací moment32 - 32 Nm
-
Utahovací moment pro montáž na přípojnici32 - 32 Nm
Trvanlivost
-
Elektrická životnost v počtu cyklů100
-
Mechanická životnost v cyklech500
-
Životnost přístrojů (součet mech. a el. životnosti) IEC 60947-3 tab.4600
Bezpečnost
-
Stupeň krytí IPIP2X
Napětí
-
Jmenovité izolační napětí1 000 V
-
Jmenovité impulzní výdržné napětí Uimp12 kV
-
Provozní napětí AC400 - 690 V
Rozměry
-
Vzdálenost přípojnic185 mm
-
Výška741 mm
-
Hloubka190 mm
Výkon
-
Ztrátový výkon na vstupu IN112 W
-
Ztrátový výkon pojistkové vložky instalované v přístroji34 W
-
Ztrátový výkon při plném zatížení158 W
Frekvence
-
Frekvence50 - 60 Hz
Elektrická ochrana
-
S indikátorem poruchycatalog.pageproduct.attribute_boolean.no
Funkce
-
Dvojité přerušenícatalog.pageproduct.attribute_boolean.yes
Materiál
-
Obsahuje recyklovaný materiál (% celkové hmotnosti plastu)0
catalog.pageproduct.title_sustainability.h2
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. catalog.pageproduct.product_description_learn_more.link
catalog.pageproduct.sustainability_block.downloads_h3
catalog.pageproduct.title_asset.h2
-
GeneratedProductDatasheet

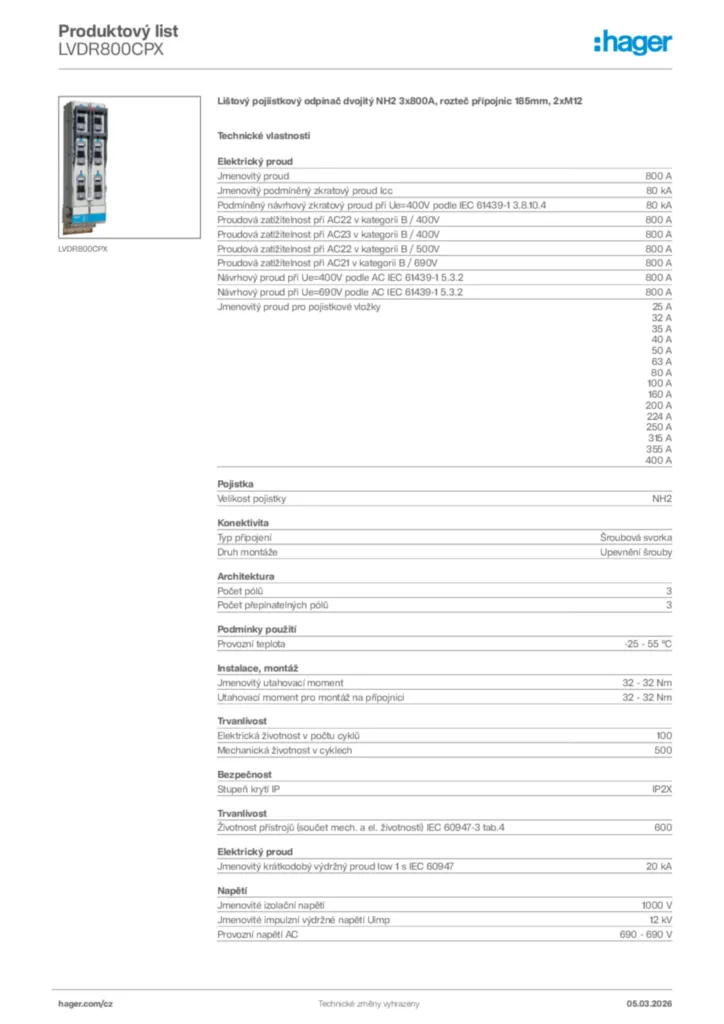

Hager Generováno - Datový list produktu LVDR800CPX
