Lištový rozpínač přípojnicových systémů NH3, na přípojnice 185 mm, 2xM12 LVSR3TP
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Kryt svorek 3 product.page.accessories.products-available -
Šroub 1 product.page.accessories.products-available -
Příslušenství / náhradní díly pro nízkonapěťové pojistkové spodky HRC 1 product.page.accessories.products-available -
Proudové transformátory 4 product.page.accessories.products-available -
Připojení kabelové svorky 2 product.page.accessories.products-available -
Přípojnicový terminál 1 product.page.accessories.products-available
product.page.accessories.title-modal
catalog.pageproduct.tab_additional_title.link
Elektrický proud
-
Jmenovitý proud IN630 A
-
Jmenovitý podmíněný zkratový proud Icc120 kA
-
Podmíněný návrhový zkratový proud při Ue=400V podle IEC 61439-1 3.8.10.4120 kA
-
Proudová zatížitelnost při AC23 v kategorii B / 400V630 A
-
Proudová zatížitelnost při AC22 v kategorii B / 500V630 A
-
Proudová zatížitelnost při AC21 v kategorii B / 690V630 A
-
Proudová zatížitelnost při AC21 v kategorii B / 800V400 A
-
Návrhový proud při Ue=400V podle AC IEC 61439-1 5.3.2630 A
-
Návrhový proud při Ue=690V podle AC IEC 61439-1 5.3.2630 A
-
Návrhový proud při Ue=800V podle AC IEC 61439-1 5.3.2400 A
-
Podmíněný návrhový zkratový proud při Ue=690V podle IEC 61439-1 3.8.10.4100 kA
-
Jmenovitý krátkodobý výdržný proud Icw 1s s blokovacím systémem IEC6094725 kA
-
Jmenovitý proud pro pojistkové vložky50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 335 A, 400 A, 500 A, 630 A
-
Jmenovitý krátkodobý výdržný proud Icw 1 s IEC 6094715 kA
Pojistka
-
Velikost pojistkyNH3
Konektivita
-
Typ připojeníŠroubovací přípojka
-
Druh montážeUpevnění šrouby, Závěsný
Připojení
-
Typ konektoru/zástrčkyŠroubová svorka
-
Typ krytu svorkovniceStandardní kryt svorkovnice
Architektura
-
Počet pólů3
-
Počet přepínatelných pólů3
Podmínky použití
-
Provozní teplota-25 - 55 °C
Instalace, montáž
-
Jmenovitý utahovací moment32 - 32 Nm
-
Utahovací moment pro montáž na přípojnici32 - 32 Nm
Trvanlivost
-
Elektrická životnost v počtu cyklů200
-
Mechanická životnost v cyklech800
-
Životnost přístrojů (součet mech. a el. životnosti) IEC 60947-3 tab.41 000
Bezpečnost
-
Stupeň krytí IPIP2X
Napětí
-
Jmenovité izolační napětí1 000 V
-
Jmenovité impulzní výdržné napětí Uimp12 kV
-
Provozní napětí AC400 - 800 V
Rozměry
-
Vzdálenost přípojnic185 mm
-
Výška671 mm
-
Hloubka190 mm
Výkon
-
Ztrátový výkon na vstupu IN111 W
-
Ztrátový výkon pojistkové vložky instalované v přístroji48 W
-
Ztrátový výkon při plném zatížení255 W
Frekvence
-
Frekvence50 - 60 Hz
Elektrická ochrana
-
S indikátorem poruchycatalog.pageproduct.attribute_boolean.no
Funkce
-
Dvojité přerušenícatalog.pageproduct.attribute_boolean.no
Materiál
-
Obsahuje recyklovaný materiál (% celkové hmotnosti plastu)0
catalog.pageproduct.title_sustainability.h2
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. catalog.pageproduct.product_description_learn_more.link
catalog.pageproduct.sustainability_block.downloads_h3
catalog.pageproduct.title_asset.h2
-

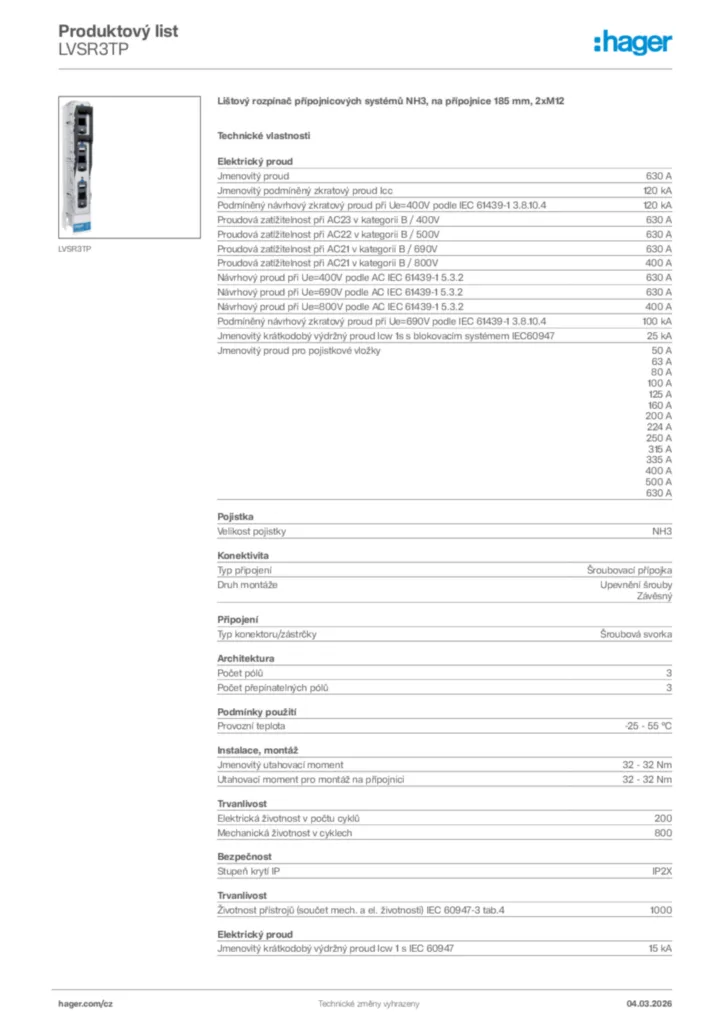

GeneratedProductDatasheet
