Proudový transformátor 250/5 pro NH1-3, 5 VA, tř.1 LVZW250
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Technické vlastnosti
Specifické identifikační atributy pro ochranu
-
Typ filtru produktuNástrčný proudový transformátor
Funkce
-
Třída přesnosti1
Výkon
-
Výkon5 VA
Rozměry
-
Průměr otvoru21 mm
-
Výška63,50 mm
-
Šířka59,50 mm
-
Hloubka30,10 mm
Konektivita
-
Typ připojeníŠroubová svorka
Frekvence
-
Frekvence50 - 60 Hz
Napětí
-
Jmenovité napětí při síťové frekvenci (efektivní hodnota)3 000 V
Podmínky použití
-
Provozní teplota-40 - 40 °C
-
Skladovací/přepravní teplota-40 - 75 °C
Připojení
-
Průřez flexibilního vodiče1.5 - 6 mm²
-
Průřez plného vodiče1.5 - 6 mm²
Bezpečnost
-
Stupeň krytí IPIP10
-
Izolační třídaB
Elektrický proud
-
Jmenovitý primární proud (Ipr)250 A
-
Jmenovitý sekundární proud (Isr)5 A
-
Jmenovitý proud250 A
-
Jmenovitý trvalý tepelný proud1,2*Ipr
-
Jmenovitý krátkodobý tepelný proud (Ith/1 s)60*Ipr
-
Jmenovitý dynamický proud2.5*Ith
-
Omezující faktor přepětíFS 5
Instalace, montáž
-
MontážZákladna
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

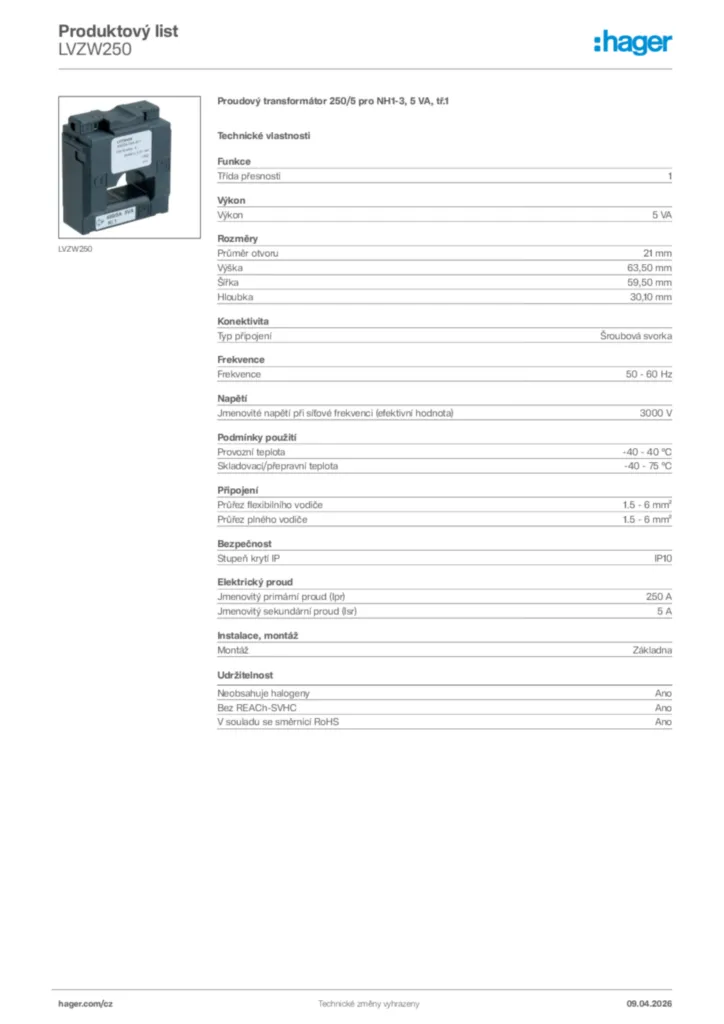

Datový list produktu
Hager Generováno - Datový list produktu LVZW250
Proudový transformátor 250/5 pro NH1-3, 5 VA, tř.1
PDF -
Prohlášení o shodě
Prohlášení o shodě en-US 2026-07-15
PDF257,94 kB
