Lištový pojistkový odpínač NH00 3x160A, rozteč přípojnic 185mm, zvýšený, M8 LVSG00TSPX
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Šroub 1 product.page.accessories.products-available -
Přípojnicový adaptér 1 product.page.accessories.products-available -
Připojení kabelové svorky 1 product.page.accessories.products-available -
Přípojnicový terminál 1 product.page.accessories.products-available
catalog.pageproduct.tab_additional_title.link
Elektrický proud
-
Jmenovitý proud IN160 A
-
Jmenovitý podmíněný zkratový proud Icc120 kA
-
Podmíněný návrhový zkratový proud při Ue=400V podle IEC 61439-1 3.8.10.4120 kA
-
Proudová zatížitelnost při AC23 v kategorii B / 400V160 A
-
Proudová zatížitelnost při AC22 v kategorii B / 500V160 A
-
Proudová zatížitelnost při AC21 v kategorii B / 800V63 A
-
Proudová zatížitelnost při AC22 v kategorii B / 690V160 A
-
Návrhový proud při Ue=400V podle AC IEC 61439-1 5.3.2160 A
-
Návrhový proud při Ue=690V podle AC IEC 61439-1 5.3.2160 A
-
Návrhový proud při Ue=800V podle AC IEC 61439-1 5.3.263 A
-
Podmíněný návrhový zkratový proud při Ue=690V podle IEC 61439-1 3.8.10.4100 kA
-
Jmenovitý proud pro pojistkové vložky2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A
-
Jmenovitý krátkodobý výdržný proud Icw 1 s IEC 609475 kA
Pojistka
-
Velikost pojistkyNH00
Konektivita
-
Typ připojeníŠroubová svorka
-
Druh montážeUpevnění šrouby
Připojení
-
Typ konektoru/zástrčkySvorka M8
-
Typ krytu svorkovniceKrátký kryt svorkovnice
Architektura
-
Počet pólů3
-
Počet přepínatelných pólů3
Podmínky použití
-
Provozní teplota-25 - 55 °C
Instalace, montáž
-
Jmenovitý utahovací moment14 - 14 Nm
-
Utahovací moment pro montáž na přípojnici14 - 14 Nm
Trvanlivost
-
Elektrická životnost v počtu cyklů200
-
Mechanická životnost v cyklech1 400
-
Životnost přístrojů (součet mech. a el. životnosti) IEC 60947-3 tab.41 600
Bezpečnost
-
Stupeň krytí IPIP2X
Napětí
-
Jmenovité izolační napětí1 000 V
-
Jmenovité impulzní výdržné napětí Uimp8 kV
-
Provozní napětí AC400 - 800 V
Rozměry
-
Vzdálenost přípojnic185 mm
-
Výška671 mm
-
Hloubka123 mm
Výkon
-
Ztrátový výkon na vstupu IN22 W
-
Ztrátový výkon pojistkové vložky instalované v přístroji12 W
-
Ztrátový výkon při plném zatížení58 W
Frekvence
-
Frekvence50 - 60 Hz
Elektrická ochrana
-
S indikátorem poruchycatalog.pageproduct.attribute_boolean.no
Funkce
-
Dvojité přerušenícatalog.pageproduct.attribute_boolean.no
Materiál
-
Obsahuje recyklovaný materiál (% celkové hmotnosti plastu)0
catalog.pageproduct.title_sustainability.h2
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. catalog.pageproduct.product_description_learn_more.link
catalog.pageproduct.sustainability_block.downloads_h3
catalog.pageproduct.title_asset.h2
-

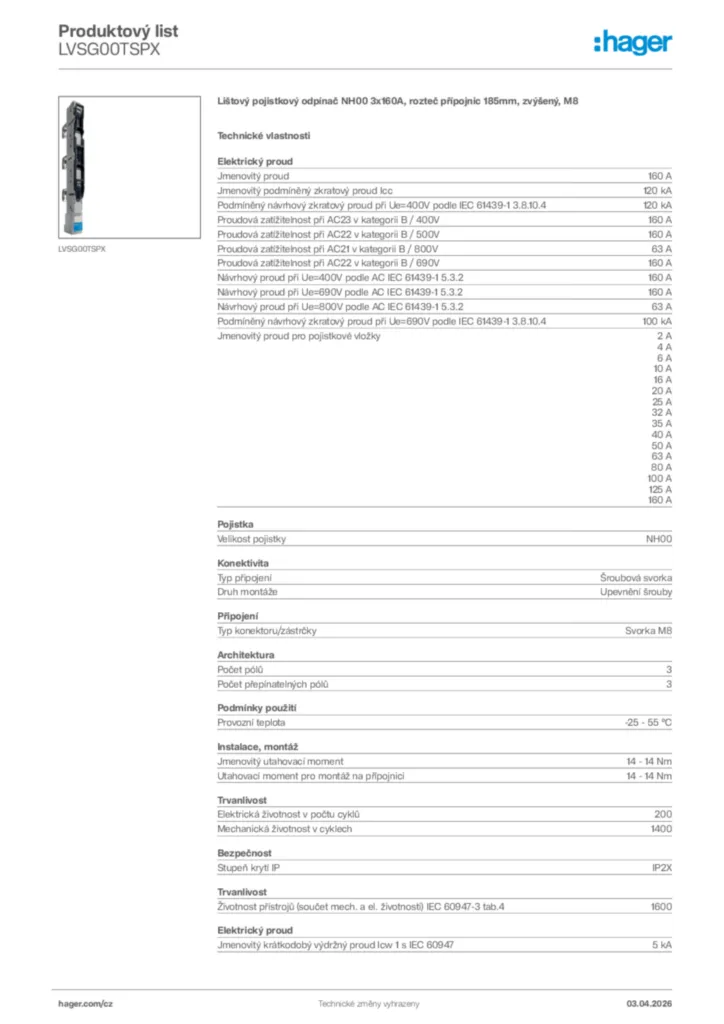

GeneratedProductDatasheet
