Lištový pojistkový odpínač NH00 3x160A, rozteč přípojnic 185mm, 95mm² LVSG00RPX
EAN
4049857124527
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Adaptér lišty DIN 1 dostupné produkty
Kompatibilní produkty
-
Kompatibilní s 3 dostupné produkty
Dokončete svůj systém
Technické vlastnosti
-
AT_AcceptableCurrentRatingAC23B400V160 A
-
AT_AcceptableCurrentRatingAC22B500V160 A
-
AT_AcceptableCurrentRatingAC21B800V63 A
-
AT_AcceptableCurrentRatingAC22B690V160 A
Elektrický proud
-
Jmenovitý proud160 A
-
Jmenovitý podmíněný zkratový proud Icc120 kA
-
Podmíněný návrhový zkratový proud při Ue=400V podle IEC 61439-1 3.8.10.4120 kA
-
Jmenovitý krátkodobý výdržný proud Icw 1 s IEC 609475 kA
Pojistka
-
Velikost pojistkyNH00
Konektivita
-
Typ připojeníPřímé připojení
Připojení
-
Průřez flexibilního vodiče2.5 - 95 mm²
-
Průřez plného vodiče2.5 - 95 mm²
-
Typ konektoru/zástrčkyKrabicová svorka
Architektura
-
Počet pólů3
Podmínky použití
-
Provozní teplota-25 - 55 °C
Instalace, montáž
-
Jmenovitý utahovací moment5 - 5 Nm
Trvanlivost
-
Elektrická životnost v počtu cyklů200
-
Mechanická životnost v cyklech1 400
Bezpečnost
-
Stupeň krytí IPIP2X
Napětí
-
Jmenovité izolační napětí1 000 V
-
Jmenovité impulzní výdržné napětí Uimp8 kV
Rozměry
-
Vzdálenost přípojnic185 mm
-
Výška671 mm
-
Hloubka123 mm
Výkon
-
Celkový ztrátový výkon při jmenovitém proudu22 W
Frekvence
-
Frekvence50 - 60 Hz
Elektrická ochrana
-
S indikátorem poruchyNe
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

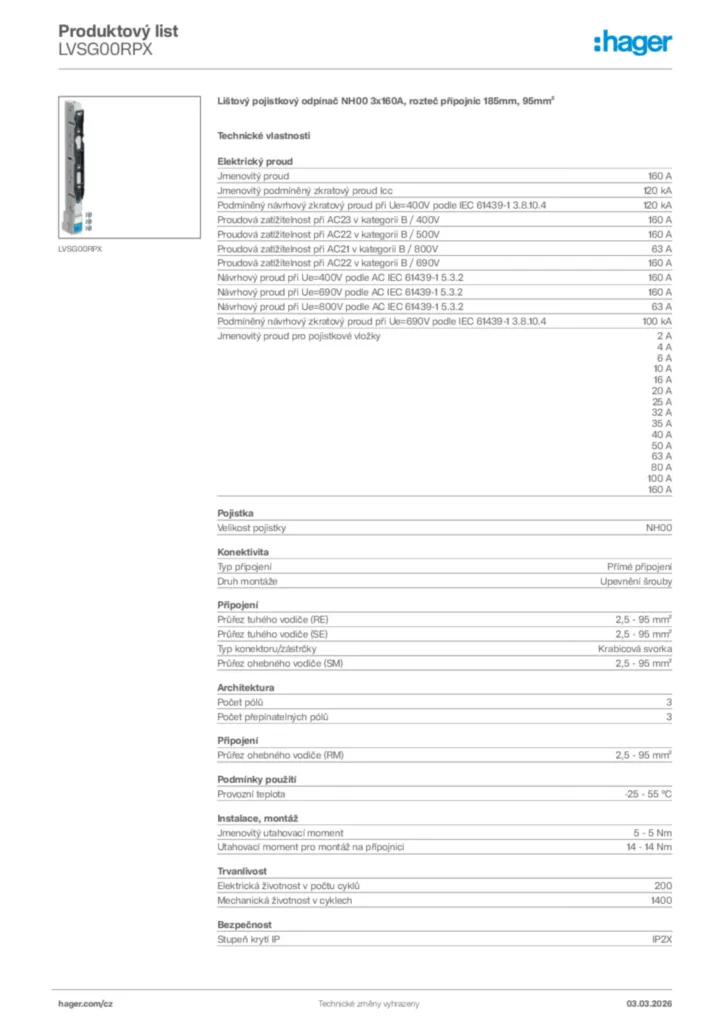

Product datasheet
Hager Produktový list LVSG00RPX
Lištový pojistkový odpínač NH00 3x160A, rozteč přípojnic 185mm, 95mm²
PDF -
Installation manual
Instalační příručka en-GB, es-ES, fr-FR, pl-PL 2017-09-20
PDF4,36 MB
Instalační příručka en-GB, es-ES, fr-FR, pl-PL 2017-09-20
PDF4,36 MB
Montageanleitung 00/185 3-polig Bh
Instalační příručka en-GB, es-ES, fr-FR, de-DE, pl-PL 2017-09-20
PDF4,36 MB -
Declaration of conformity
Declaration of conformity for weber.vertigroup / HRC-Fuse-Switch-disconnector-strip size 00-3
Prohlášení o shodě International 2019-01-07
PDF615,53 kB
EU Declaration of Conformity
Prohlášení o shodě en-GB, de-DE 2023-02-07
PDF772,51 kB
EU Declaration of Conformity
Prohlášení o shodě en-GB, de-DE 2023-09-14
PDF772,30 kB
