Lištový pojistkový odpínač NH00 3x160A, pro montáž na přípojnice s roztečí 60mm, Konstrukce odpovídá normám DIN EN 60947-3 a IEC 60947-3. Vybaven plombovatelnou rukojetí s ochranou proti dotyku a průhledným oknem pro kontrolu napětí. Připojení na třmenové svorky do průřezu 95 mm².

EAN

4049857124329

Balení

1 ks

Lištové pojistkové odpínače NH a příslušenství

Lištový pojistkový odpínač NH00 3x160A, rozteč přípojnic 60mm, 95mm² LVS0060RPX

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

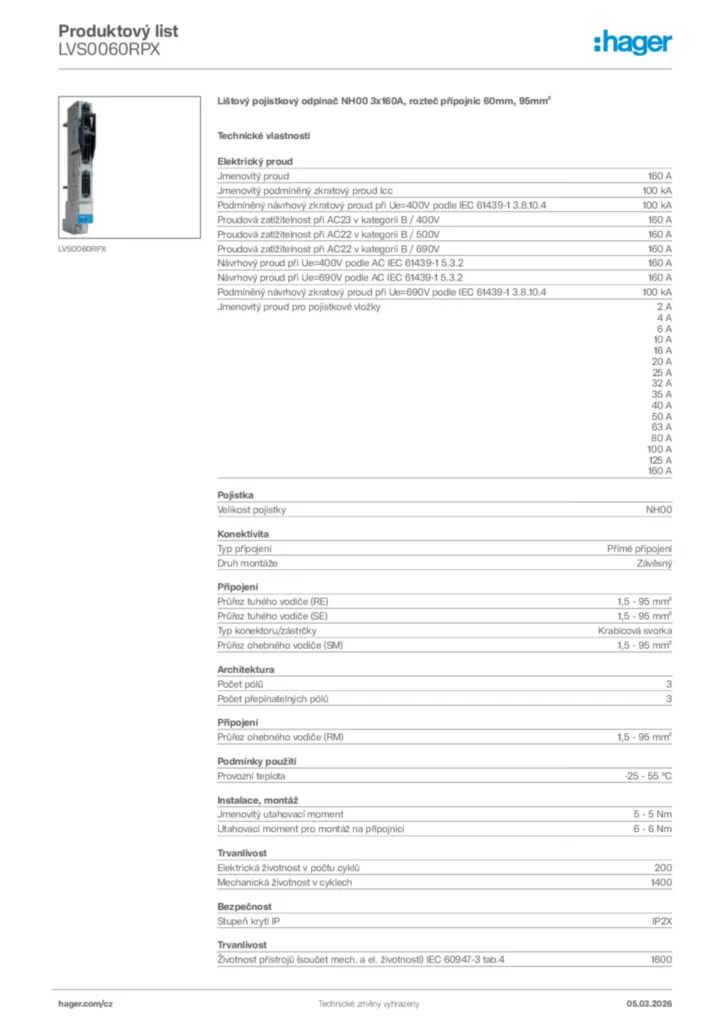

Stáhnout technický list

Dokončete svůj systém

Nízkonapěťová pojistková vložka HRC 1 dostupné produkty
Přípojnicový adaptér 1 dostupné produkty

Kompatibilní s 2 dostupné produkty

Technické vlastnosti

Jmenovitý proud

160 A
Jmenovitý podmíněný zkratový proud Icc

100 kA
Podmíněný návrhový zkratový proud při Ue=400V podle IEC 61439-1 3.8.10.4

100 kA
Proudová zatížitelnost při AC23 v kategorii B / 400V

160 A
Proudová zatížitelnost při AC22 v kategorii B / 500V

160 A
Proudová zatížitelnost při AC22 v kategorii B / 690V

160 A
Návrhový proud při Ue=400V podle AC IEC 61439-1 5.3.2

160 A
Návrhový proud při Ue=690V podle AC IEC 61439-1 5.3.2

160 A
Podmíněný návrhový zkratový proud při Ue=690V podle IEC 61439-1 3.8.10.4

100 kA
Jmenovitý proud pro pojistkové vložky

2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A
Jmenovitý krátkodobý výdržný proud Icw 1 s IEC 60947

5 kA

Velikost pojistky

NH00

Typ připojení

Přímé připojení
Druh montáže

Závěsný

Průřez tuhého vodiče (RE)

1,5 - 95 mm²
Průřez tuhého vodiče (SE)

1,5 - 95 mm²
Typ konektoru/zástrčky

Krabicová svorka
Průřez ohebného vodiče (SM)

1,5 - 95 mm²
Typ krytu svorkovnice

Krátký kryt svorkovnice
Průřez ohebného vodiče (RM)

1,5 - 95 mm²

Počet pólů

3
Počet přepínatelných pólů

3

Provozní teplota

-25 - 55 °C

Jmenovitý utahovací moment

5 - 5 Nm
Utahovací moment pro montáž na přípojnici

6 - 6 Nm

Elektrická životnost v počtu cyklů

200
Mechanická životnost v cyklech

1 400
Životnost přístrojů (součet mech. a el. životnosti) IEC 60947-3 tab.4

1 600

Stupeň krytí IP

IP2X

Jmenovité izolační napětí

1 000 V
Jmenovité impulzní výdržné napětí Uimp

8 kV
Provozní napětí AC

400 - 690 V

Vzdálenost přípojnic

60 mm
Výška

401 mm
Hloubka

123 mm

Celkový ztrátový výkon při jmenovitém proudu

20 W
Ztrátový výkon pojistkové vložky instalované v přístroji

12 W
Ztráta výkonu při plném zatížení

56 W

Frekvence

50 - 60 Hz

S indikátorem poruchy

Ne

Dvojité přerušení

Ne

Obsahuje recyklovaný materiál (% celkové hmotnosti plastu)

0

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano

Bez REACh-SVHC Ano

Neobsahuje halogeny Ano
