Lištový pojistkový odpínač 3-pólový NH3 3x630 A, pro montáž na přípojnice s roztečí 185 mm průřezu 30/40 x 5/1. Volitelné vývody vrchem nebo spodem. Připojení vývodů šrouby M12, které však nejsou součástí dodávky. Odpínač umožňuje efektivní rozvod energie a zajišťuje bezpečný provoz díky jednoduché manipulaci a údržbě.

EAN

4049857124947

Balení

1 ks

Lištové pojistkové odpínače NH a příslušenství

Lištový pojistkový odpínač NH3 3x630A, rozteč přípojnic 185mm, M12 LVSG3CPX

Příslušenství
Technické vlastnosti
Environmentální hodnota

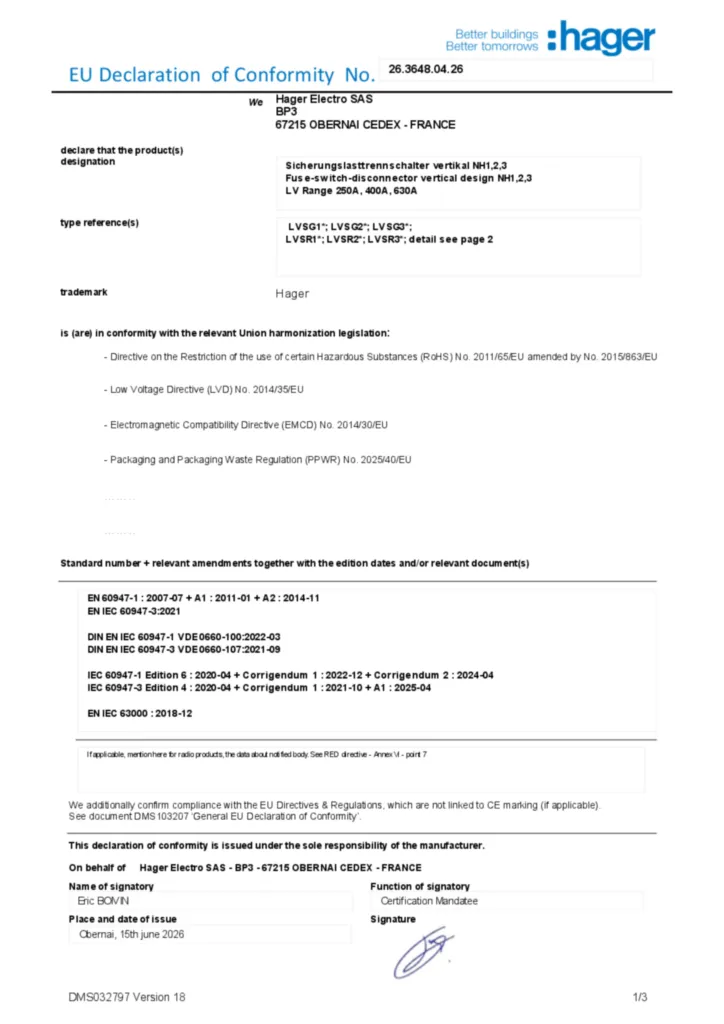

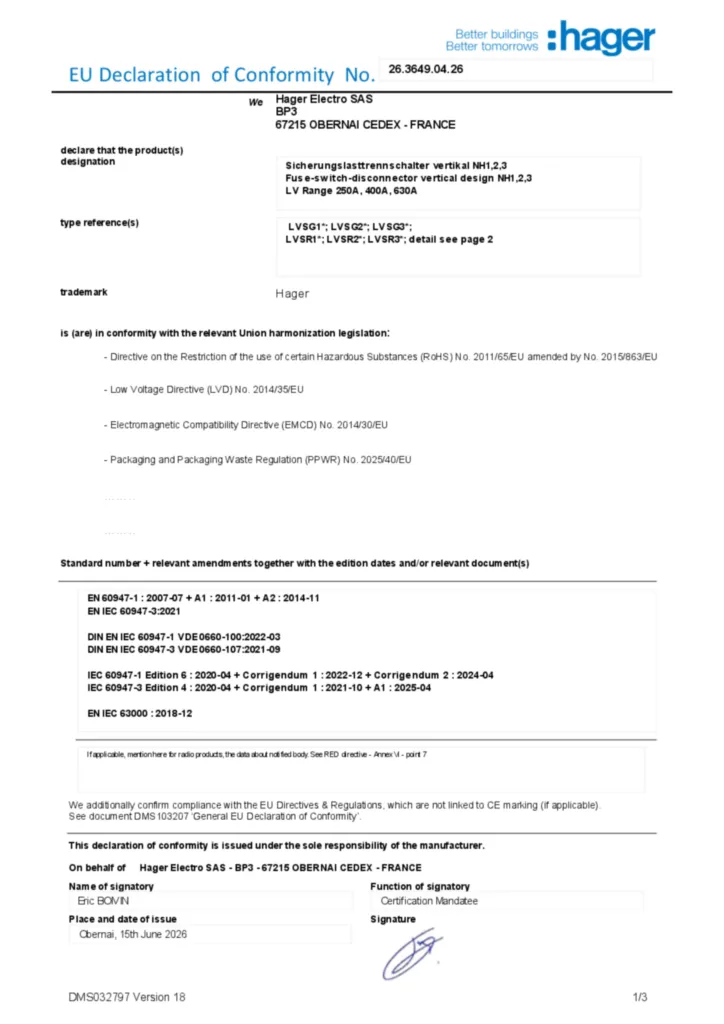

Dokumentace
Více produktů

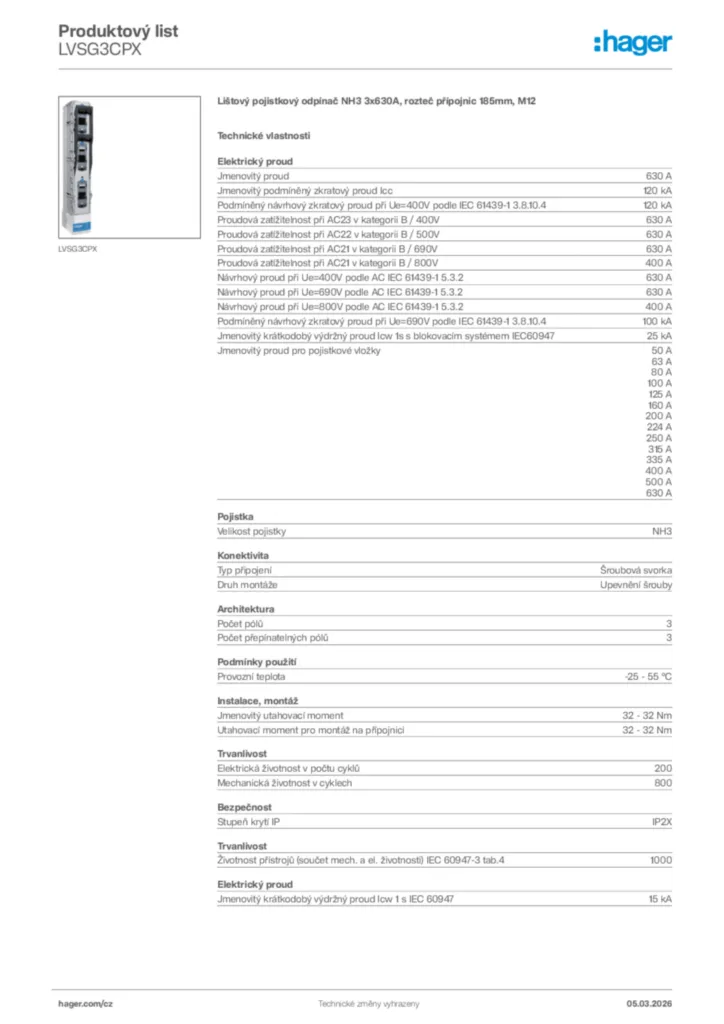

Stáhnout technický list

Dokončete svůj systém

Kryt svorek 3 dostupné produkty
Šroub 1 dostupné produkty
Příslušenství / náhradní díly pro nízkonapěťové pojistkové spodky HRC 3 dostupné produkty
Proudové transformátory 4 dostupné produkty
Nízkonapěťová pojistková vložka HRC 2 dostupné produkty
Přípojnicový terminál 1 dostupné produkty

Technické vlastnosti

Jmenovitý proud

630 A
Jmenovitý podmíněný zkratový proud Icc

120 kA
Podmíněný návrhový zkratový proud při Ue=400V podle IEC 61439-1 3.8.10.4

120 kA
Proudová zatížitelnost při AC23 v kategorii B / 400V

630 A
Proudová zatížitelnost při AC22 v kategorii B / 500V

630 A
Proudová zatížitelnost při AC21 v kategorii B / 690V

630 A
Proudová zatížitelnost při AC21 v kategorii B / 800V

400 A
Návrhový proud při Ue=400V podle AC IEC 61439-1 5.3.2

630 A
Návrhový proud při Ue=690V podle AC IEC 61439-1 5.3.2

630 A
Návrhový proud při Ue=800V podle AC IEC 61439-1 5.3.2

400 A
Podmíněný návrhový zkratový proud při Ue=690V podle IEC 61439-1 3.8.10.4

100 kA
Jmenovitý krátkodobý výdržný proud Icw 1s s blokovacím systémem IEC60947

25 kA
Jmenovitý proud pro pojistkové vložky

50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 335 A, 400 A, 500 A, 630 A
Jmenovitý krátkodobý výdržný proud Icw 1 s IEC 60947

15 kA

Velikost pojistky

NH3

Typ připojení

Šroubová svorka
Druh montáže

Upevnění šrouby

Počet pólů

3
Počet přepínatelných pólů

3

Provozní teplota

-25 - 55 °C

Jmenovitý utahovací moment

32 - 32 Nm
Utahovací moment pro montáž na přípojnici

32 - 32 Nm

Elektrická životnost v počtu cyklů

200
Mechanická životnost v cyklech

800
Životnost přístrojů (součet mech. a el. životnosti) IEC 60947-3 tab.4

1 000

Stupeň krytí IP

IP2X

Jmenovité izolační napětí

1 000 V
Jmenovité impulzní výdržné napětí Uimp

12 kV
Provozní napětí AC

690 - 690 V

Vzdálenost přípojnic

185 mm
Výška

671 mm
Hloubka

190 mm

Celkový ztrátový výkon při jmenovitém proudu

111 W
Ztrátový výkon pojistkové vložky instalované v přístroji

48 W
Ztráta výkonu při plném zatížení

255 W

Frekvence

50 - 60 Hz

S indikátorem poruchy

Ne

Dvojité přerušení

Ne

Obsahuje recyklovaný materiál (% celkové hmotnosti plastu)

0

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano

V souladu s nařízením REACH Ano

Neobsahuje halogeny Ano
