Lištový pojistkový odpínač NH1 3x250A, rozteč přípojnic 185mm, M12 LVSG1CPX
EAN
4049857124817
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Kryt svorek 3 dostupné produkty -
Šroub 1 dostupné produkty -
Příslušenství / náhradní díly pro nízkonapěťové pojistkové spodky HRC 3 dostupné produkty -
Proudové transformátory 4 dostupné produkty -
Nízkonapěťová pojistková vložka HRC 2 dostupné produkty -
Přípojnicový terminál 1 dostupné produkty
Dokončete svůj systém
Technické vlastnosti
-
AT_AcceptableCurrentRatingAC23B400V250 A
-
AT_AcceptableCurrentRatingAC22B500V250 A
-
AT_AcceptableCurrentRatingAC21B690V250 A
-
AT_AcceptableCurrentRatingAC21B800V200 A
Elektrický proud
-
Jmenovitý proud250 A
-
Jmenovitý podmíněný zkratový proud Icc120 kA
-
Podmíněný návrhový zkratový proud při Ue=400V podle IEC 61439-1 3.8.10.4120 kA
-
Jmenovitý krátkodobý výdržný proud Icw 1 s IEC 6094710 kA
Pojistka
-
Velikost pojistkyNH1
Konektivita
-
Typ připojeníŠroubová svorka
Připojení
-
Průřez flexibilního vodiče35 - 300 mm²
-
Průřez plného vodiče35 - 300 mm²
-
Typ konektoru/zástrčkyŠroubová svorka
Architektura
-
Počet pólů3
Podmínky použití
-
Provozní teplota-25 - 55 °C
Instalace, montáž
-
Jmenovitý utahovací moment32 - 32 Nm
Trvanlivost
-
Elektrická životnost v počtu cyklů200
-
Mechanická životnost v cyklech1 400
Bezpečnost
-
Stupeň krytí IPIP2X
Napětí
-
Jmenovité izolační napětí1 000 V
-
Jmenovité impulzní výdržné napětí Uimp12 kV
Rozměry
-
Vzdálenost přípojnic185 mm
-
Výška671 mm
-
Hloubka190 mm
Výkon
-
Celkový ztrátový výkon při jmenovitém proudu27 W
Frekvence
-
Frekvence50 - 60 Hz
Elektrická ochrana
-
S indikátorem poruchyNe
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

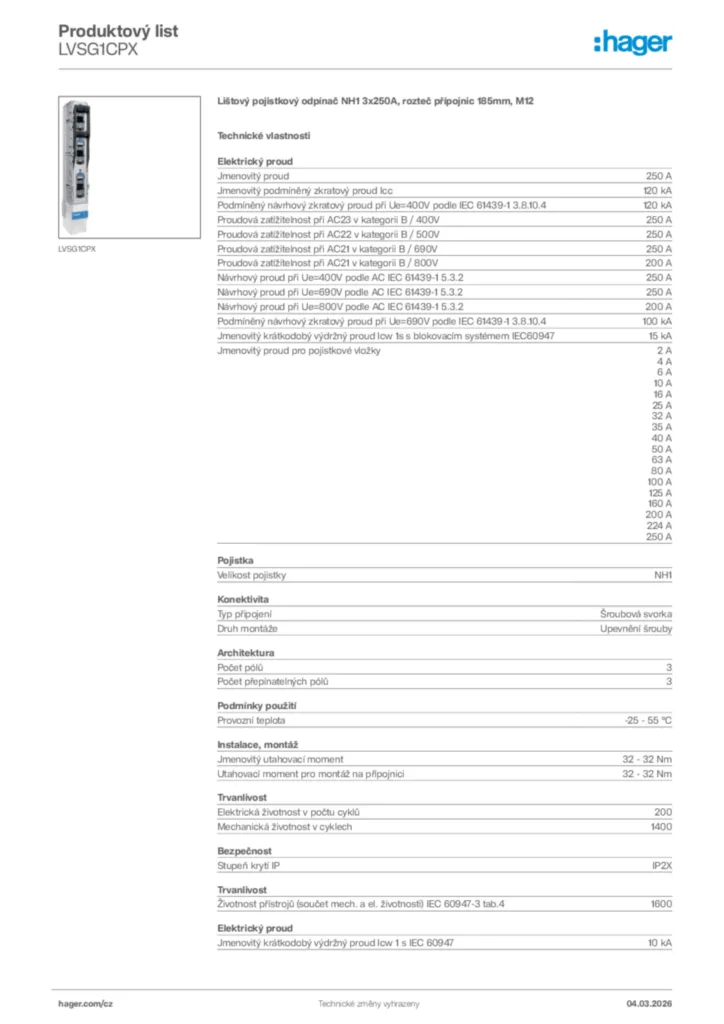

Product datasheet
Hager Produktový list LVSG1CPX
Lištový pojistkový odpínač NH1 3x250A, rozteč přípojnic 185mm, M12
PDF -
Návod k použití
Návod k použití de-CH, en-GB, fr-CH, it-CH 2011-03-31
PDF4,05 MB -
Installation manual
Instalační příručka en-GB 2020-01-01
PDF5,92 MB
Montageanelitung NH1-3 3-polig
Instalační příručka en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF5,92 MB -
Declaration of conformity
Declaration of conformity for weber.vertigroup / HRC-Fuse-Switch-disconnector-strip size 00-3
Prohlášení o shodě International 2019-01-07
PDF615,53 kB
Prohlášení o shodě en-GB 2025-03-31
PDF317,40 kB
Prohlášení o shodě en-GB 2025-03-31
PDF317,59 kB
Více dokumentace
