    • Home
    • Katalog
    • Distri­buce energie
    • Malé rozvadě­čové skříně do 160 A a multi­me­di­ální rozvaděče
    • Rozvá­děče a příslu­šen­ství pro zapuš­těnou montáž / dutou stěnu
    • FWU41S
    Rozvaděč zapuštěný série univers FWU, krytí IP30, třída izolace II, rozměry 550x550x112 mm, určený pro vnitřní prostředí. Vybaven odnímatelným rámem s plnými plechovými dveřmi, barvy RAL 9010 (bílá). Určen pro běžné modulové přístroje (48 modulů) do 125 A.
    EAN
    3250612739561
    Balení
    1 ks
    • Rozvá­děče a příslu­šen­ství pro zapuš­těnou montáž / dutou stěnu

    Rozvaděč zapuštěný FWU, IP30, tř. ochr.II, 48 mod., 650x300x112 FWU41S

    Přidat do seznamu
    Přidat do seznamu

    Přihlaste se pro vytvoření seznamu produktů

    Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager

    Vytvořit účet Přihlásit se

    Rozvaděč zapuštěný FWU, IP30, tř. ochr.II, 48 mod., 650x300x112

    FWU41S

    • Příslušenství
    • Technické vlastnosti
    • Environmentální hodnota
    • Dokumentace
    • Více produktů
    Stáhnout technický list

    Dokončete svůj systém

    Volitelné příslušenství

  • Zobrazit více (33)
    • Víko pro instalační kanál 1 dostupné produkty
    • Vestavěné pole pro tele­ko­mu­nikace 4 dostupné produkty
    • Oddě­lovací deska pro elek­tro­mě­ry/roz­vaděče 2 dostupné produkty
    • Dveře 2 dostupné produkty
    • Panel pro rozvaděč 2 dostupné produkty
    • Příslu­šen­ství / náhradní díly pro termi­nály 2 dostupné produkty

    Dokončete svůj systém

    • Víko pro instalační kanál
    • Vestavěné pole pro tele­ko­mu­nikace
    • Oddě­lovací deska pro elek­tro­mě­ry/roz­vaděče
    • Dveře
    • Panel pro rozvaděč
    • Příslu­šen­ství / náhradní díly pro termi­nály
    • Součásti pro kabe­láž, kabe­lové vstupy a upevnění kabelů
    • Lišta DIN
    • Montážní deska pro rozvaděč
    • Retu­šovací tyčinka
    • Krycí lišta
    • Montážní příslu­šen­ství
    • Kolejni­cová svor­kovnice
    • Držák doku­mentů
    • Kabe­lová přiruba pro rozvaděč
    • Uzamykací systém
    • FWU00P1

      Kabelová průchodka zásuvná pro rozvaděč FWU
      0,00 €  / *
    • UN31TN

      Multimediální montážní deska pro univers FWx3, 250x450mm
      0,00 €  / *
    • UN32TN

      Multimediální montážní deska pro univers FWx3, 500x450mm
      0,00 €  / *
    • UN41TN

      Multimediální montážní deska pro univers FWx4, 250x600mm
      0,00 €  / *
    • UM41UK

      Rám s 2x plastovou perforovanou montážní deskou pro FWx4x..
      0,00 €  / *
    • ZZ10H

      Vodorovná přepážka zásuvná pro rozvaděč FWB a univers, 250 mm
      0,00 €  / *
    • FWU00V4

      Svislá přepážka pro rozvaděč FWU4x, 650mm
      0,00 €  / *
    • FZ005NM

      Dveře pravé s uzávěrem plastové, perforované pro FWx/FP41x, 619x269 mm, IP30
      0,00 €  / *
    • FZ005F

      Dveře pravé s uzávěrem pro FWU41x, 619x269 mm, IP30
      0,00 €  / *
    • UW41U

      Rám s DIN lištami, krytem a bezšroub. PE/N svorkami pro FWU4x.., výška 650mm
      0,00 €  / *
    • UN04GN

      Modulární rošt 600x250 mm pro FWB4x
      0,00 €  / *
    • KN00A

      Univerzální držák bezšroubových svorkovnic na lištu DIN
      0,00 €  / *
    • UZ00K1

      Držák bezšroubových svorkovnic pro univers FW a univers Z
      0,00 €  / *
    • FZ850F

      Lišta pro uchycení kabelů v rozvaděči FWU, oceloplechová, sada 2 ks
      0,00 €  / *
    • UN03FN

      Nosné lišty stavebnic. dílů v. 450 mm pro FWU3x (sada 2 ks)
      0,00 €  / *
    • UN04FN

      Nosné lišty stavebnic. dílů v. 600 mm pro FWU4x (sada 2 ks)
      0,00 €  / *
    • UN07FN

      Nosné lišty stavebnic. dílů v. 1050 mm pro FWU7x (sada 2 ks)
      0,00 €  / *
    • UZ41M5

      Montážní panel perforovaný, 1 pole, 4 řady, 460x248 mm
      0,00 €  / *
    • FZ791N

      Korektor laku 9 ml, barva bílá RAL 9010
      0,00 €  / *
    • S35S

      Krycí lišta bílá pro 12 modulů
      0,00 €  / *
    • ZZ35S

      Krycí lišta se západkou bílá, proti sejmutí 12 mod., 226 mm
      0,00 €  / *
    • VZ405N

      Příchytka pro montáž rozvaděč VH/FWU do dutých příček
      0,00 €  / *
    • UZ25V2

      Kabelová spona, malá (20 ks)
      0,00 €  / *
    • U84T

      Koncový izolační držák DIN lišty, univers N, (2 ks)
      0,00 €  / *
    • FZ279

      Sada pro zapuštění rozvaděče FWU o 12 mm
      0,00 €  / *
    • KM13A

      Přísluš. univers Z - PE/N svorkovnice 2x13
      0,00 €  / *
    • KM25A

      Přísluš. univers Z - PE/N svorkovnice 2x25
      0,00 €  / *
    • FZ794

      Kapsa na dokumenty k nalepení, DIN A4
      0,00 €  / *
    • VZ741

      Kabelová příruba 23 průchodek na zadní stěnu rozvaděče FWU
      0,00 €  / *
    • FZ452N

      Dveřní uzávěr, s klíčem typ 405 pro skříně univers IP44
      0,00 €  / *
    • FZ597N

      Dveřní zámek univers se 2 klíčky č. 1242E
      0,00 €  / *
    • FZ598

      Dveřní uzávěr univerzální plastový
      0,00 €  / *
    • FZ598N

      Dveřní uzávěr se sklopným uchycením, náhradní díl
      0,00 €  / *

    Technické vlastnosti

    Připo­jení
    • Počet vstupů potrubí
      2
    Instalace, montáž
    • Vhodné pro venkovní použití
      Ne
    • Montáž
      Zapuš­těná montáž, Dutá příčka
    Elek­trický proud
    • Jmenovitý proud
      125 A
    Vyba­vení
    • Počet lišt
      4
    • Počet řad v rozvaděči
      4
    • Počet polí v šířce
      1
    • Zámek
      Ne
    • Má neut­rální svor­kovnici
      Ano
    • Má uzem­ňovací svor­kovnici
      Ano
    • Montážní deska
      Ne
    Kapa­cita
    • Počet modulů
      48
    Funkce
    • Má ochranný hlavní vypínač
      Ne
    • Se vstupy potrubí
      Ano
    Rozměry
    • Výška
      703 mm
    • Šířka
      353 mm
    • Hloubka
      125 mm
    • Vestavěná výška
      652 mm
    • Vestavěná šířka
      310 mm
    • Vestavěná hloubka
      112 mm
    • Počet jednotek šířky
      12
    Kryt, dveře
    • Počet dveří rozvaděče
      1
    • Typ ruko­jeti
      Výklopná rukojeť se západkou
    • Dveře/kryt průhledné
      Ne
    • Typ dveří rozvaděče
      Jednokřídlé dveře
    Konek­tivita
    • Druh montáže
      Upevnění šrouby
    Mate­riál
    • Mate­riál
      Ocel
    • Kód RAL
      9010
    • Barva
      Bílá
    Bezpečnost
    • Třída izolace
      Třída izola­ceII
    • Mechanická odolnost IK
      IK09
    • Stupeň krytí IP
      IP30
    • Typ uzamčení
      Bez zámku
    • Test žhavicím drátem
      850 °C

    Environmentální hodnota

    Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

    V souladu se směrnicí RoHS Ano

    Certifikace a dokumenty

    PEP - Enclosures FWP, univers, IP44, SKII, 120PLE (english)
    PDF
    8,50 MB
    REACH declaration FWU41S
    PDF
    RoHS report FWU41S
    PDF

    Ke stažení

    • Obrázek FWU41S | Hager

      Obrázek produktu FWU41S

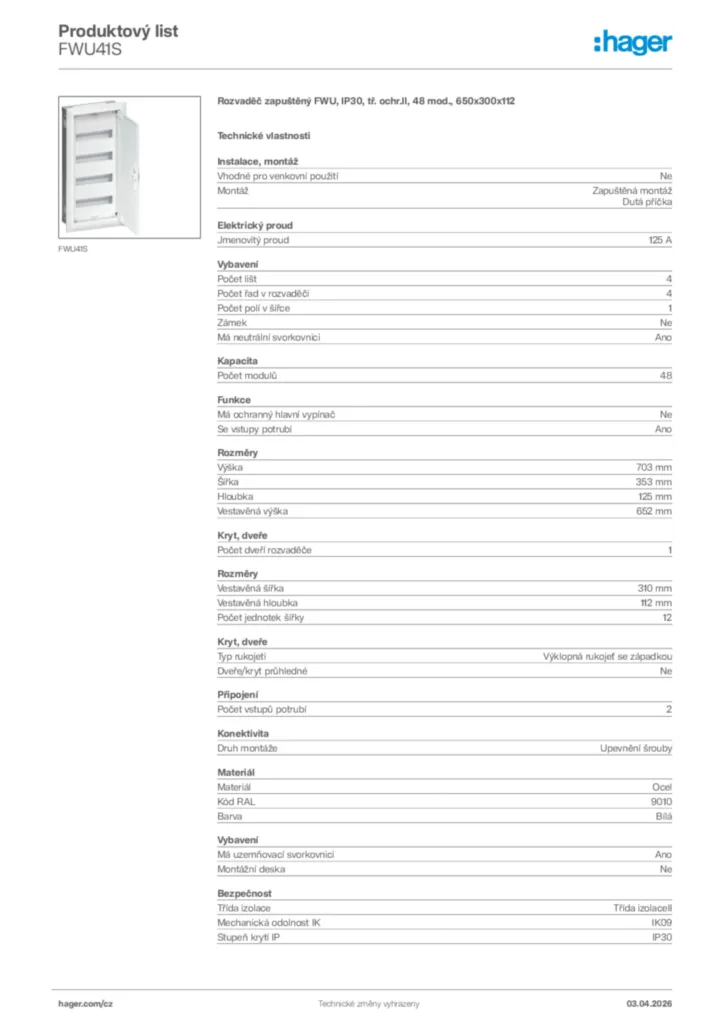

    • Datový list produktu

      Obrázek Hager Generováno - Datový list produktu FWU41S | Hager

      Hager Generováno - Datový list produktu FWU41S

      Rozvaděč zapuštěný FWU, IP30, tř. ochr.II, 48 mod., 650x300x112

      PDF

    • Návod k použití

      Obrázek Návod k použití International 2015-05-08 | Hager

      Návod k použití International 2015-05-08

      PDF
      673,51 kB

    • Instalační návod

      Obrázek Instalační návod International 2021-12-08 | Hager

      Instalační návod International 2021-12-08

      PDF
      11,44 MB

    • Příručka

      Obrázek Handbook en-GB 2023-04-11 | Hager

      Handbook en-GB 2023-04-11

      Příručka en-GB 2023-04-11

      PDF
      5,83 MB

    • Prohlášení o shodě

      Obrázek Declaration | Hager

      Declaration

      Prohlášení o shodě International 2023-05-12

      PDF
      332,34 kB
      Obrázek Declaration | Hager

      Declaration

      Prohlášení o shodě International 2022-03-09

      PDF
      1,44 MB
    Více dokumentace

    Náhradní díl

    Zobrazit více

    Objevte více z této produktové řady

      5
    • 1
      FZ518N - Výklopná rukojeť s vložkou, klíč číslo 455E
      FZ518N
      Výklopná rukojeť s vložkou, klíč číslo 455E
    • 2
      FZ002NV1 - Dveře pravé s uzávěrem perforované pro FWx/FP32/33/34/35x, 469x519 mm, IP30
      FZ002NV1
      Dveře pravé s uzávěrem perforované pro FWx/FP32/33/34/35x, 469x519 mm, IP30
    • 3
      FZ794 - Kapsa na dokumenty k nalepení, DIN A4
      FZ794
      Kapsa na dokumenty k nalepení, DIN A4
    • 4
      FZ009NM - Dveře pravé s uzávěrem plastové, perforované pro FWx/FP51x, 769x269 mm, IP30
      FZ009NM
      Dveře pravé s uzávěrem plastové, perforované pro FWx/FP51x, 769x269 mm, IP30
    • 5
      U842B - DIN lišta 35x7,5 mm, univers N, pro 1 pole, 248 mm
      U842B
      DIN lišta 35x7, 5 mm, univers N, pro 1 pole, 248 mm
