Rozvaděč zapuštěný FWU, IP30, tř. ochr.II, 36 mod., 550x300x112 FWU31S

EAN
3250612739479
Balení
1 ks

You have to log in with your myHager profile to see prices and to order.

Přidat do seznamu
Přidat do seznamu

Přihlaste se pro vytvoření seznamu produktů

Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager

Vytvořit účet Přihlásit se

Rozvaděč zapuštěný FWU, IP30, tř. ochr.II, 36 mod., 550x300x112

FWU31S

  • Příslušenství
  • Technické vlastnosti
  • Environmentální hodnota
  • Dokumentace
  • Více produktů
Stáhnout technický list

Dokončete svůj systém

Volitelné příslušenství

  • Zobrazit více (54)
    • Oddě­lovací deska pro elek­tro­mě­ry/roz­vaděče 2 dostupné produkty
    • Uzamykací systém 13 dostupné produkty
    • Krycí lišta 2 dostupné produkty
    • Příslu­šen­ství / náhradní díly pro termi­nály 2 dostupné produkty
    • Vestavěné pole pro tele­ko­mu­nikace 1 dostupné produkty
    • Závěs pro rozvodné systémy 2 dostupné produkty

    Dokončete svůj systém

    • Oddě­lovací deska pro elek­tro­mě­ry/roz­vaděče
    • Uzamykací systém
    • Krycí lišta
    • Příslu­šen­ství / náhradní díly pro termi­nály
    • Vestavěné pole pro tele­ko­mu­nikace
    • Závěs pro rozvodné systémy
    • Montážní příslu­šen­ství
    • Rozši­řu­jící balíčky
    • Lišta DIN
    • Krycí/výpl­ňový panel / iden­tifi­kační proužek
    • Víko pro instalační kanál
    • Součásti pro kabe­láž, kabe­lové vstupy a upevnění kabelů
    • Dveře
    • Průchozí svor­kovnice
    • Ozna­čovací mate­riál
    • Závi­tový šroub
    • Venti­látor pro rozvaděče
    • Retu­šovací tyčinka
    • Kabe­lová přiruba pro rozvaděč
    • Držák doku­mentů
    • Kolejni­cová svor­kovnice
    • Montážní deska pro rozvaděč
    • ZZ10H

      Vodorovná přepážka zásuvná pro rozvaděč FWB a univers, 250 mm

      0,00 €  / *
    • FWU00V3

      Svislá přepážka pro rozvaděč FWU3x, 500mm

      0,00 €  / *
    • FZ453N

      Dveřní uzávěr, s klíčem typ 455 pro skříně univers IP44

      0,00 €  / *
    • FZ452N

      Dveřní uzávěr, s klíčem typ 405 pro skříně univers IP44

      0,00 €  / *
    • FZ451N

      Dveřní uzávěr, vnější čtyřhran 7mm pro skříně univers IP44

      0,00 €  / *
    • FZ450N

      Dveřní uzávěr, trojhran 7mm pro skříně univers IP44

      0,00 €  / *
    • FZ597N

      Dveřní zámek univers se 2 klíčky č. 1242E

      0,00 €  / *
    • FZ598N

      Dveřní uzávěr se sklopným uchycením, náhradní díl

      0,00 €  / *
    • FZ821N

      Plombovatelný uzávěr s vnějším čtyřhranem, 8mm

      0,00 €  / *
    • FZ822N

      Plombovatelný uzávěr s vnějším čtyřhranem, 7mm

      0,00 €  / *
    • FZ501N

      Náhradní vložka do standardního uzávěru, doppelbart 3mm

      0,00 €  / *
    • FZ502N

      Náhradní vložka do standardního uzávěru, vnější trojhran 7mm

      0,00 €  / *
    • FZ503N

      Náhradní vložka do standardního uzávěru, vnější čtyřhran 7mm

      0,00 €  / *
    • FZ504N

      Náhradní vložka do standardního uzávěru, zámkem se 2 klíči č. 1333

      0,00 €  / *
    • FZ226

      Plombovatelný kryt zámku pro skříně univers IP44 (náhradní díl)

      0,00 €  / *
    • S35S

      Krycí lišta bílá pro 12 modulů

      0,00 €  / *
    • ZZ35S

      Krycí lišta se západkou bílá, proti sejmutí 12 mod., 226 mm

      0,00 €  / *
    • KN00A

      Univerzální držák bezšroubových svorkovnic na lištu DIN

      0,00 €  / *
    • UZ00K1

      Držák bezšroubových svorkovnic pro univers FW a univers Z

      0,00 €  / *
    • UN31TN

      Multimediální montážní deska pro univers FWx3, 250x450mm

      0,00 €  / *
    • FZ745S

      Dveřní závěs pravý pro skříň univers IP44/54

      0,00 €  / *
    • FZ746S

      Dveřní závěs levý pro skříň univers IP44/54

      0,00 €  / *
    • VZ405N

      Příchytka pro montáž rozvaděč VH/FWU do dutých příček

      0,00 €  / *
    • UZ25V2

      Kabelová spona, malá (20 ks)

      0,00 €  / *
    • UZ01V2

      Adaptér kabelové spony, krátký (20 ks)

      0,00 €  / *
    • U84T

      Koncový izolační držák DIN lišty, univers N, (2 ks)

      0,00 €  / *
    • FZ279

      Sada pro zapuštění rozvaděče FWU o 12 mm

      0,00 €  / *
    • VZ00HD

      Zásuvka Schuko s euroadaptérem pro tř. izol. II pro volta.hybrid

      0,00 €  / *
    • UT22C

      DIN lišta snížená 35 x 7, 5 izolovaná, 1 pole, 3 polohy až o 21 mm

      0,00 €  / *
    • ZZ44SF

      Sada pro uchycení nosných lišt v rozvaděčích třídy izolace II

      0,00 €  / *
    • ZZ41FWB

      Kyt pro uchycení roštů pro rozvaděč FWU v rozvaděči FWB

      0,00 €  / *
    • FZ36D

      DIN lišta pro rozvaděč FWx36WT/FT

      0,00 €  / *
    • FZ031F

      Krycí rám pro rozvaděč FWU31..

      0,00 €  / *
    • FWU00C3

      Víko kabelového prostoru rozvaděče FWU3x, délky 219 mm

      0,00 €  / *
    • FWU00P1

      Kabelová průchodka zásuvná pro rozvaděč FWU

      0,00 €  / *
    • FWU00F1

      Sada pro vertikální/horizontální spojení rozvaděčů FWU

      0,00 €  / *
    • FZ850F

      Lišta pro uchycení kabelů v rozvaděči FWU, oceloplechová, sada 2 ks

      0,00 €  / *
    • FZ36H

      Lišta pro upevnění kabelů pro FWx36WT/FT

      0,00 €  / *
    • FZ001N

      Dveře pravé s uzávěrem pro FWx/FP31x, 469x269 mm, IP44

      0,00 €  / *
    • FZ001NV1

      Dveře pravé s uzávěrem perforované pro FWx/FP31x, 469x269 mm, IP30

      0,00 €  / *
    • FZ105N

      Dveře pravé s uzávěrem průhledné pro FWx/FP31x, 469x269 mm, IP44

      0,00 €  / *
    • FZ001F

      Dveře pravé s uzávěrem pro FWU31x, 469x269 mm, IP30

      0,00 €  / *
    • KXA04LH

      4 mm² Fázová svorka průchozí, 800V / 32A, šroubová

      0,00 €  / *
    • UZ005

      Popisová pásek pro rozvaděče Volta a univers N, 215mm (sada=12ks)

      0,00 €  / *
    • UZ006

      Arch A4 popisových pásek 12 x 12 modulů, 5 ks

      0,00 €  / *
    • UZ100

      Samořezný šroub, univers N, 4, 2 x 9, 5 mm, 100 ks

      0,00 €  / *
    • FD00P5

      Větrací mřížka pro rozvaděč FWU při instalaci do duté příčky, sada 2 ks

      0,00 €  / *
    • FZ791N

      Korektor laku 9 ml, barva bílá RAL 9010

      0,00 €  / *
    • VZ741

      Kabelová příruba 23 průchodek na zadní stěnu rozvaděče FWU

      0,00 €  / *
    • FZ794

      Kapsa na dokumenty k nalepení, DIN A4

      0,00 €  / *
    • KM13A

      Přísluš. univers Z - PE/N svorkovnice 2x13

      0,00 €  / *
    • KM22A

      Přísluš. univers Z - PE/N svorkovnice 2x25

      0,00 €  / *
    • KM25A

      Přísluš. univers Z - PE/N svorkovnice 2x25

      0,00 €  / *
    • UZ31M1

      Montážní deska, 1 pole 449x247 mm

      0,00 €  / *

    Technické vlastnosti

    Připo­jení
    • Počet vstupů potrubí
      2
    Instalace, montáž
    • Vhodné pro venkovní použití
      Ne
    • Montáž
      Zapuš­těná montáž, Dutá příčka
    Elek­trický proud
    • Jmenovitý proud
      125 A
    Vyba­vení
    • Počet lišt
      3
    • Počet řad v rozvaděči
      3
    • Počet polí v šířce
      1
    • Zámek
      Ne
    • Má neut­rální svor­kovnici
      Ano
    • Má uzem­ňovací svor­kovnici
      Ano
    • Montážní deska
      Ne
    Kapa­cita
    • Počet modulů
      36
    Funkce
    • Se vstupy potrubí
      Ano
    Rozměry
    • Výška
      553 mm
    • Šířka
      353 mm
    • Hloubka
      125 mm
    • Vestavěná výška
      502 mm
    • Vestavěná šířka
      310 mm
    • Vestavěná hloubka
      112 mm
    • Počet jednotek šířky
      12
    Kryt, dveře
    • Počet dveří rozvaděče
      1
    • Typ ruko­jeti
      Výklopná rukojeť se západkou
    • Dveře/kryt průhledné
      Ne
    Mate­riál
    • Mate­riál
      Ocel
    • Kód RAL
      9010
    • Barva
      Bílá
    Bezpečnost
    • Třída izolace
      Třída izola­ceII
    • Mechanická odolnost IK
      IK09
    • Stupeň krytí IP
      IP30
    • Typ uzamčení
      Bez zámku

    Environmentální hodnota

    Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

    V souladu se směrnicí RoHS Ano

    Certifikace a dokumenty

    PEP - Enclosures FWP, univers, IP44, SKII, 120PLE (english)
    PDF
    8,50 MB
    Hager REACH declaration FWU31S
    PDF
    RoHS report FWU31S
    PDF

    Ke stažení

    • Obrázek FWU31S | Hager

      Obrázek produktu FWU31S

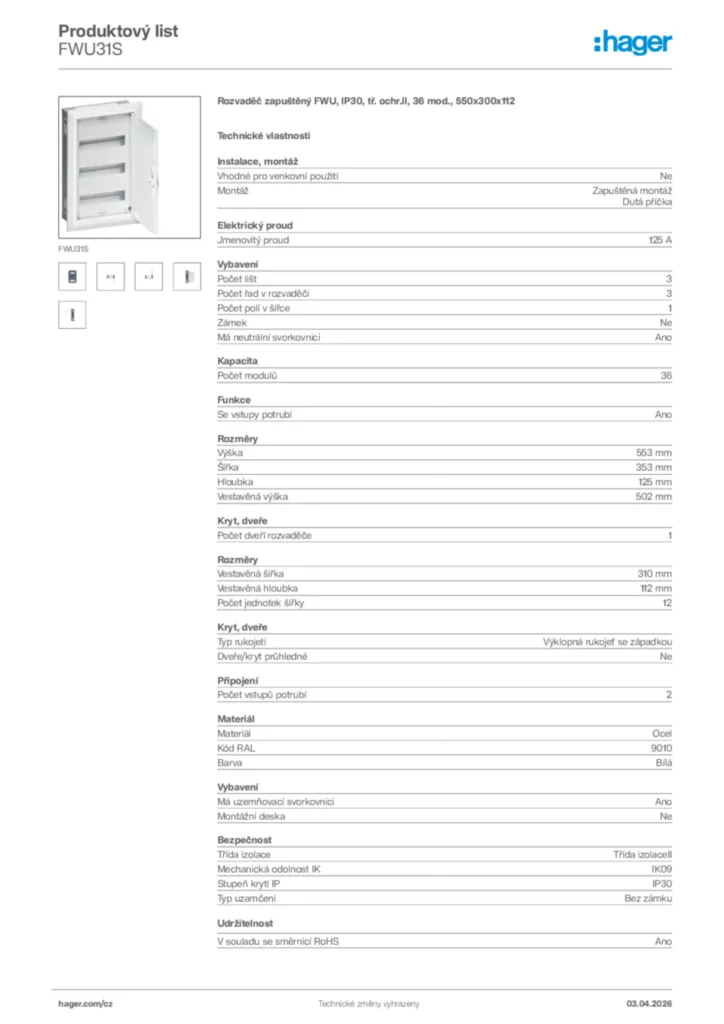

    • Product datasheet

      Obrázek Hager Produktový list FWU31S | Hager

      Hager Produktový list FWU31S

      Rozvaděč zapuštěný FWU, IP30, tř. ochr.II, 36 mod., 550x300x112

      PDF
    • Návod k použití

      Obrázek Návod k použití International 2015-05-08 | Hager

      Návod k použití International 2015-05-08

      PDF
      673,51 kB
    • Installation manual

      Obrázek Instalační příručka International 2021-12-08 | Hager

      Instalační příručka International 2021-12-08

      PDF
      11,44 MB
    • Příručka

      Obrázek Handbook en-GB 2023-04-11 | Hager

      Handbook en-GB 2023-04-11

      Příručka en-GB 2023-04-11

      PDF
      5,83 MB
    • Declaration of conformity

      Obrázek Declaration | Hager

      Declaration

      Prohlášení o shodě International 2023-05-12

      PDF
      332,34 kB
      Obrázek Declaration | Hager

      Declaration

      Prohlášení o shodě International 2022-08-29

      PDF
      143,25 kB
      Obrázek Declaration | Hager

      Declaration

      Prohlášení o shodě International 2022-03-09

      PDF
      1,44 MB
      Obrázek Declaration | Hager

      Declaration

      Prohlášení o shodě International 2021-01-08

      PDF
      289,50 kB
