Skříňový rozvaděč univers, IP55, tř.ochr.II, 1850x1050x400 + 100mm podstavec FR24H1
EAN
3250616004146
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Montážní příslušenství 6 dostupné produkty -
Uzamykací systém 10 dostupné produkty -
Součásti pro kabeláž, kabelové vstupy a upevnění kabelů 8 dostupné produkty -
Držák dokumentů 5 dostupné produkty -
Montážní deska pro rozvaděč 5 dostupné produkty -
Závěs pro rozvodné systémy 1 dostupné produkty
Dokončete svůj systém
-
FZ829
Úchyt na zeď pro skříňové rozvaděče FR/FS, 4ks
-
FZ721BSpojovací sada pro skříňový rozvaděče FS/FR IP55 hloubky 400 mm
-
UZ25AAdaptér pro snížení 25 mm, 2 ks
-
UZ25AKAdaptér pro snížení 25 mm, pro spojku nosných lišt, 2 ks
-
UZ50AAdaptér pro snížení 50 mm, 2 ks
-
UZ50AKAdaptér pro snížení 50 mm, pro spojku nosných lišt, 2 ks
-
FZ537
Výklopná klika pro skříně FR pro půlcilindrický zámek
-
FZ520Zámek půlcylindrický pro skříně FR, typ klíče 455
-
FZ519
Zámek půlcylindrický pro skříně FR, typ klíče 405
-
FZ506
Zámek půlcylindrický pro skříně FR, typ klíče 1242E
-
FZ530Uzávěr s T rukojetí pro skříně FG
-
FZ531Uzávěr s T rukojetí pro skříně FG s uzamykáním, klíč číslo 1333
-
FZ532Uzávěr s rukojetí pro skříně FG
-
FZ533Uzávěr s rukojetí pro skříně FG s uzamykáním, klíč číslo 1333
-
MES-PHZ4K8Půlcylindrická vložka typ čtyřhran 8 mm
-
MES-PHZDB3Půlcylindrická vložka typ dopelbart 3 mm
-
FZ774A
Spojovací sada, univers IP55, rozvaděč FR š.1050 mm, 4 pole
-
FZ401Těsnicí zátky, univers, opravná sada kabelových přírub
-
FZ8441Kabelová C-lišta pro montáž do soklu 1050 mm, 4 pole
-
FZ800DDržák pro uchycení příčné vzpěry, výškově stavitelný proFR hl.400 mm, Tř.izol.II
-
UT21DPřídavná příčná vzpěra pro rozvaděče FR/FS šířky 1050 mm
-
UT82CNPříčná vzpěra, univers, pro rozvaděč šířky 600 mm, 2 pole
-
UT83CNPříčná vzpěra, univers, pro rozvaděč šířky 850 mm, 3 pole
-
UT84CNPříčná vzpěra, univers, pro rozvaděč šířky 1100 mm, 4 pole
-
FZ422Kabelová příruba IP55, oceloplechová
-
FZ406MPlastová příruba předlis 15xM20 nebo 13xM20 a 2xM25, IP55
-
FZ404Kabelové příruba plná plastová IP55
-
FZ402Kabelová příruba vrchní/spodní, 45 průchodek, IP55
-
FZ407MPlastová příruba předlis 8xM20 nebo 6xM25 a 2xM32, IP55
-
FZ408MPlastová příruba předlis 2xM25/32 a 1xM50/63, IP55
-
FZ415SKabelová příruba univers pro 2 kabely 23-55 mm, tř. izolace II, plastová, IP54
-
FZ421AZajišťovací adaptér kabelového vstupu, 2ks
-
FZ435APlastová záslepka spodních kabelových vstupů, vnitřní
Technické vlastnosti
Rozměry
-
Výška1 950 mm
-
Šířka1 050 mm
-
Hloubka400 mm
-
Tloušťka bočnice1,50 mm
Bezpečnost
-
Stupeň krytí IPIP55
-
Třída izolaceTřída izolaceII
-
Typ uzamčeníBez zámku
-
Mechanická odolnost IKIK10
Vybavení
-
Počet polí v šířce4
-
Počet otvorů v desce příruby8
-
Počet řad v rozvaděči12
Instalace, montáž
-
MontážMontáž na podlahu
-
Vhodné pro venkovní použitíNe
Materiál
-
BarvaSvětle šedá
-
Kód RAL7035
-
PovrchPráškové lakování
-
MateriálOcel
-
Povrchová úpravaMatná
Kryt, dveře
-
Počet dveří rozvaděče2
-
Počet zámků1
-
Dveře/kryt průhlednéNe
Elektrický proud
-
Jmenovitý proud800 A
Napětí
-
Jmenovité napětí690 - 690 V
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

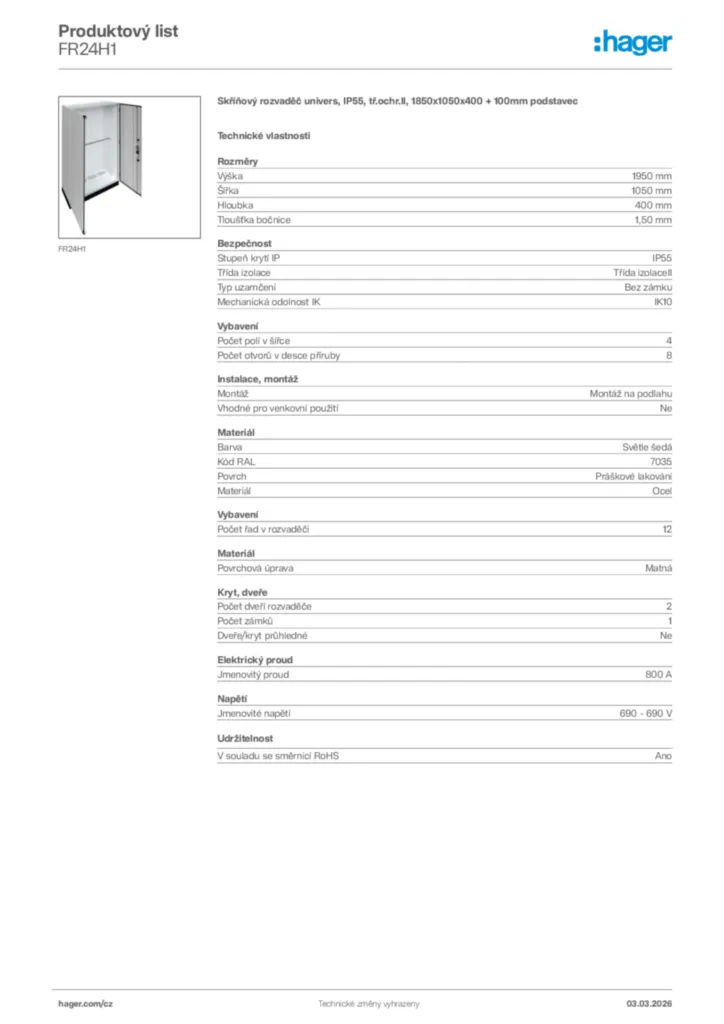

Product datasheet
Hager Produktový list FR24H1
Skříňový rozvaděč univers, IP55, tř.ochr.II, 1850x1050x400 + 100mm podstavec
PDF -
Installation manual
Instalační příručka International 2018-09-28
PDF8,12 MB -
Příručka
English technical manual for FR IP55 enclosures 275/400
Příručka International 2018-10-31
PDF5,34 MB -
Declaration of conformity
Prohlášení o shodě en-GB 2025-03-14
PDF684,89 kB
Prohlášení o shodě en-GB 2025-03-14
PDF717,48 kB
