Der W.1 Taster Busankoppler 2-fach ist für Aufputz oder Unterputz Installation geeignet und verfügt über integrierte Busankopplung. Er bietet manuelle Steuerungsmöglichkeiten für Automatikfunktionen und unterstützt Schalten, Dimmen sowie Rollladen- und Jalousiesteuerung. Einzel- und Zweiflächenbedienung sind über ETS konfigurierbar. Status-LEDs sind individuell einstellbar, auch für Tag-/Nachtbetrieb.

EAN

3250617178327

Marke

Hager

VPE

1 Stück

Hagerplan - Der Ausschreibungstextkonfigurator Hager Pilot App - Konfigurator für domovea, flow und Elcom

W.1 Taster Busankoppler 2-fach, Wippen mit Schrägstellung, zwei Schaltpukte WNT332

Mehr Informationen zu diesem Produkt finden Sie auf der Website unseres Vertriebspartners Siblik.

Zubehör
Technische Merkmale
Umweltwert
Downloads
Weitere Produkte
Ausschreibungstext

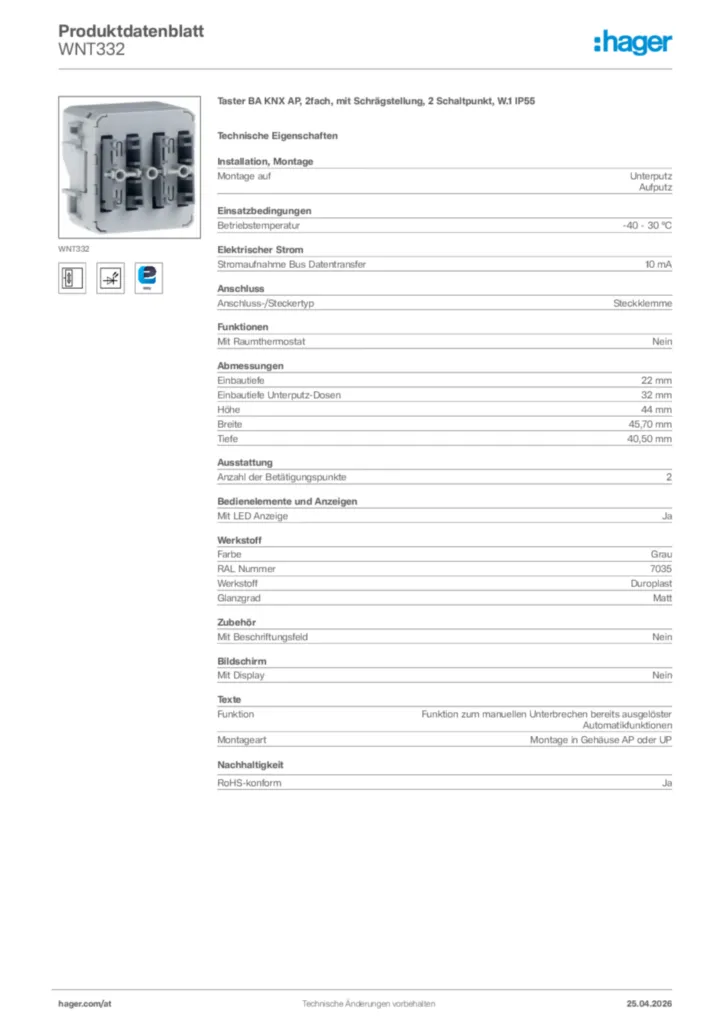

Datenblatt

Vervollständigen Sie Ihr System

Unverzichtbares Zubehör

Mehr sehen (26)

WNA682B

Gehäuseunterteil AP 2fach waager. mit Rahmen und Leitungseinf., W.1 IP55, p.weiß

WNA408

Rahmen 2fach senkrecht UP, W.1 IP55, grau

WNA408B

Rahmen 2fach senkrecht UP, W.1 IP55, polarweiß

WNA403

Rahmen 3fach waagerecht UP, W.1 IP55, grau

Passend zu 8 Produkte verfügbar

Technische Merkmale

Montage auf

Unterputz, Aufputz

Betriebstemperatur

-40 - 30 °C

Stromaufnahme Bus Datentransfer

10 mA

Anschluss-/Steckertyp

Steckklemme

Mit Raumthermostat

Nein

Einbautiefe

22 mm
Einbautiefe Unterputz-Dosen

32 mm
Höhe

44 mm
Breite

45,70 mm
Tiefe

40,50 mm

Anzahl der Betätigungspunkte

2

Mit LED Anzeige

Ja

Farbe

Grau
RAL Nummer

7035
Werkstoff

Duroplast
Glanzgrad

Matt

Mit Display

Nein

Mit Beschriftungsfeld

Nein

Bussystem

KNX

Funktion

Funktion zum manuellen Unterbrechen bereits ausgelöster Automatikfunktionen
Montageart

Montage in Gehäuse AP oder UP

Busankopplung inklusive

Nein

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP - Push-button module 1gang, bus coupling unit, KNX-W.1, light grey/grey gl./mat (English)

PDF

501,05 kB

REACH declaration WNT332

PDF

RoHS Report WNT332

PDF

Downloads

Mehr Downloads

Ausschreibungstext

Taster BA KNX AP, 2fach, mit Schrägstellung, 2 Schaltpunkt, W.1 IP55

KNK‑Tasten‑Modul BA zur lokalen Bedienung und Steuerung von KNX‑Systemfunktionen.
Kompatibel mit KNX S‑Mode (ETS) sowie Hager EasyTool.
Geeignet zur Unterputz‑Montage oder Aufputz‑Montage.

Eigenschaften:
- Integrierter Busankoppler, Busanschluss über Anschlussklemme
- Rote Status‑LED sowie beleuchtete Programmiertaste
- Funktion zur manuellen Unterbrechung bereits ausgelöster Automatikfunktionen
Easy-Funktion:
- Bedienkonzept „Einzeltasten‑Funktion“ fest vorgegeben
- Bedienkonzept für Rollladen/Jalousie fest vorgegeben
- Szenensteuerung (1 bis 8) möglich
- Tastenfunktionen: Schalten, Dimmen, Rollladen/Jalousie, Zeitschalter, Zwangssteuerung, Betriebsmodusumschaltung
ETS-Funktionen:
- Bedienflächen konfigurierbar als Tasten (Einflächenbedienung) oder Wippen (Zweiflächenbedienung)
- Individuell einstellbare LED‑Helligkeit für Tasten/Wippen
- LED‑Helligkeit für Tag‑/Nachtbetrieb via Objekt oder manuell einstellbar
- Tasten‑/Wippenfunktionen: Schalten, Dimmen, Rolllade/Jalousie, Wertgeber 1/2 Byte, Raumtemperaturregler‑Nebenstelle, Zwangssteuerung, Szenensteuerung, Automatik deaktivieren, Sperrfunktion parametrierbar

Erforderliches Zubehör (nicht im Lieferumfang enthalten):
- Abdeckung und Rahmen für die Unterputz‑Montage zur Erreichung der Schutzart IP55 Produktlinie W.1, sowie Unterputz‑Gerätedose Ø 60 mm
- Abdeckung und Aufputz‑Gehäuse zur Erreichung der Schutzart IP55 der Produktlinie W.1

Montage auf: Unterputz
Aufputz
Betriebstemperatur: -40 - 30 °C
Stromaufnahme Bus Datentransfer: 10 mA
Anschluss-/Steckertyp: Steckklemme
Mit Raumthermostat: Nein
Einbautiefe: 22 mm
Einbautiefe Unterputz-Dosen: 32 mm
Höhe: 44 mm
Breite: 45,70 mm
Tiefe: 40,50 mm
Anzahl der Betätigungspunkte: 2
Mit LED Anzeige: Ja
Farbe: Grau
RAL Nummer: 7035
Werkstoff: Duroplast
Glanzgrad: Matt
Mit Beschriftungsfeld: Nein

Fabrikat : Hager oder gleichwertig
Artikel : WNT332
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
