"Der W.1 Gruppentaster Busankoppler, 1-fach, ist ein multifunktionaler Aufputz oder Unterputz Bussystem-Tastsensor mit integriertem Busankoppler. Er ermöglicht das Schalten, Dimmen sowie die Steuerung von Rollläden und Jalousien. Der Taster verfügt über eine Wippe mit Mittelstellung und zwei Schaltpunkten. Die Programmierung und Statusanzeige erfolgen über eine beleuchtete Taste und eine rote Status-LED. Die Helligkeit der LEDs ist für Tag- und Nachtbetrieb einstellbar."
EAN
3250617178334
Hager
VPE
1 Stück
Taster BA KNX AP, 1fach, mit Mittelstellung, 2 Schaltpunkte, W.1 IP55 WNT302
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Mehr sehen (10)
Zubehör verpflichtend
-
WNT902Wippe 1fach für Taster BA AP, W.1 IP55, grau
-
WNT912Wippe 1fach für Taster BA AP, mit Linse, W.1 IP55, grau
-
WNT942BWippe 1fach für Taster BA AP, Bedruckung 2 Pfeile oben/unten, W.1 IP55, polarweiß
-
WNT922BWippe 1fach für Taster BA AP, mit Beschriftungsfeld, W.1 IP55, polarweiß
-
WNT932BWippe 1fach für Taster BA AP, Bedruckung oben 0/unten 1, W.1 IP55, p.weiß
-
WNT932Wippe 1fach für Taster BA AP, Bedruckung oben 0/unten 1, W.1 IP55, grau
-
WNT942Wippe 1fach für Taster BA AP, Bedruckung 2 Pfeile oben/unten, W.1 IP55, grau
-
WNT912BWippe 1fach für Taster BA AP, mit Linse, W.1 IP55, polarweiß
-
WNT902BWippe 1fach für Taster BA AP, W.1 IP55, polarweiß
-
WNT922Wippe 1fach für Taster BA AP, mit Beschriftungsfeld, W.1 IP55, grau
Technische Merkmale
Installation, Montage
-
Montage aufUnterputz, Aufputz
Einsatzbedingungen
-
Betriebstemperatur-40 - 30 °C
Elektrischer Strom
-
Stromaufnahme Bus Datentransfer10 mA
Anschluss
-
Anschluss-/SteckertypSteckklemme
Funktionen
-
Mit RaumthermostatNein
Abmessungen
-
Einbautiefe22 mm
-
Einbautiefe Unterputz-Dosen32 mm
-
Höhe44 mm
-
Breite45,70 mm
-
Tiefe40,50 mm
Ausstattung
-
Anzahl der Betätigungspunkte2
Bedienelemente und Anzeigen
-
Mit LED AnzeigeJa
Werkstoff
-
FarbeGrau
-
RAL Nummer7011, 7035
-
WerkstoffDuroplast
-
GlanzgradMatt
Bildschirm
-
Mit DisplayNein
Zubehör
-
Mit BeschriftungsfeldNein
Texte
-
FunktionFunktion zum manuellen Unterbrechen bereits ausgelöster Automatikfunktionen
-
MontageartMontage in Gehäuse AP oder UP
Lieferumfang
-
Busankopplung inklusiveNein
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Produktdatenblatt

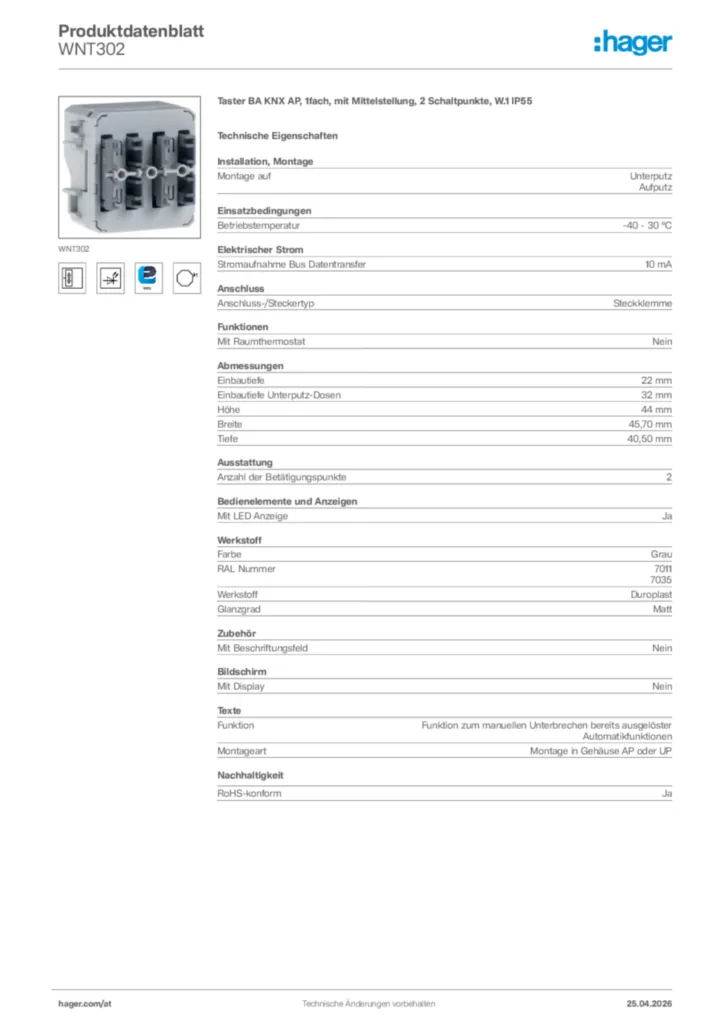

Hager Produktdatenblatt WNT302
Taster BA KNX AP, 1fach, mit Mittelstellung, 2 Schaltpunkte, W.1 IP55
PDF -
Montageanleitung
Bedienungs- und Montageanleitung für WNT3xx - Cubyko Taster-/Gruppentaster-Modul xfach (DE-EN, Stand: 11.2016)
Montageanleitung en-GB, de-DE 2016-12-19
PDF796,43 kB
Bedienungs- und Montageanleitung für WNT3xx - Cubyko Taster-/Gruppentaster-Modul xfach (FR-IT, 2016-11)
Montageanleitung fr-FR, it-IT 2016-12-19
PDF807,72 kB -
Handbuch
Handbuch en-GB, de-DE, fr-FR, nl-NL, it-IT, es-ES, sv-SE, pt-PT, pl-PL 2025-09-17
PDF5,48 MB -
KNX Produktdatenbank
ETS Database for WNT3XX
KNX Produktdatenbank en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pt-PT, sv-SE 2020-01-01
KNXPROD616,20 kB -
Applikationshandbuch
Applikationsbeschreibung ETS für WNT30X-WNT33X - KNX Cubyko Taster-/Gruppentaster-Modul 1-/2fach, mit integriertem Busankoppler (DE, 2016-12)
Applikationshandbuch de-DE 2022-02-22
PDF2,55 MB
Applikationsbeschreibung ETS für WNT30X-WNT33X - KNX Cubyko Taster-/Gruppentaster-Modul 1-/2fach, mit integriertem Busankoppler (DE, 2017-04)
Applikationshandbuch de-DE 2015-02-09
PDF2,38 MB
Applikationsbeschreibung ETS für WNT30X-WNT33X - KNX Cubyko Taster-/Gruppentaster-Modul 1-/2fach, mit integriertem Busankoppler (EN, 2016-12)
Applikationshandbuch en-GB 2022-02-22
PDF2,33 MB
Applikationsbeschreibung ETS für WNT30X-WNT33X - KNX Cubyko Taster-/Gruppentaster-Modul 1-/2fach, mit integriertem Busankoppler (EN, 2017-04)
Applikationshandbuch en-GB 2015-02-09
PDF2,35 MB
Applikationsbeschreibung ETS für WNT30X-WNT33X - KNX Cubyko Taster-/Gruppentaster-Modul 1-/2fach, mit integriertem Busankoppler (IT, 2016-12)
Applikationshandbuch it-IT 2022-02-22
PDF2,35 MB
Applikationsbeschreibung ETS für WNT30X-WNT33X - KNX Cubyko Taster-/Gruppentaster-Modul 1-/2fach, mit integriertem Busankoppler (IT, 2017-04)
Applikationshandbuch it-IT 2015-02-09
PDF2,38 MB
Applikationshandbuch en-GB 2025-12-09
PDF10,79 MB -
Tools
Hager Pilot App - Konfigurator für domovea, flow und Elcom
Mit der Hager Pilot App können Sie den domovea Server (TJA670, TJA470), den Energiemanagement Controller (XEM461) und dem Elcom Server (TJA510N) einrichten, konfigurieren und verwalten.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung
Konformitätserklärung International 2021-05-04
PDF271,63 kB
Konformitätserklärung en-GB 2025-12-05
PDF256,56 kB
Konformitätserklärung pl-PL 2026-03-31
PDF310,68 kB
