Jalousie-Serienschalter-Einsatz 1-polig, Wippe 2fach m. Pfeile, W.1 IP55, p.weiß WNA300B
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Produkt konfigurieren
Für ein optimales Nutzungserlebnis verwenden Sie bitte ein Desktop-Gerät, da einige Funktionen auf Mobilgeräten oder Tablets möglicherweise nicht vollständig unterstützt werden.
Hagerplan - Der Ausschreibungstextkonfigurator
Werkzeuge öffnenWählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Aufputzgehäuse für Unterputz-Schalterprogramm 5 Produkte verfügbar -
Abdeckrahmen für Installationsschalterprogramme 4 Produkte verfügbar
Kompatible Produkte
-
Passend zu 27 Produkte verfügbar
Optionales Zubehör
-
WNA681BGehäuseunterteil AP 1fach mit Rahmen und Leitungseinführungen, W.1 IP55, p.weiß
-
WNA683BGehäuseunterteil AP 3fach waager. mit Rahmen und Leitungseinf., W.1 IP55, p.weiß
-
WNA682B
Gehäuseunterteil AP 2fach waager. mit Rahmen und Leitungseinf., W.1 IP55, p.weiß
-
WNA685BGehäuseunterteil AP 2fach waager. mit Rahmen, 4 Leitungseinf., W.1 IP55, p.weiß
-
WNA686BGehäuseunterteil AP 2fach senkr. mit Rahmen und Leitungseinf., W.1 IP55, p.weiß
Passend zu
-
WNA401BRahmen 1fach UP, W.1 IP55, polarweiß
-
WNA712Rahmen 2fach blau beleuchtbar 230 V, für Gehäuse AP, W.1 IP55, grau
-
WNA698Rahmen 1fach blau beleuchtbar 12-24 V, für Gehäuse AP, W.1 IP55, grau
-
WNA697Rahmen 1fach senkrecht blau beleuchtbar 230 V, für Gehäuse AP, W.1 IP55, grau
-
WNA696Rahmen 1fach weiß beleuchtbar 12-24 V, für Gehäuse AP, W.1 IP55, grau
-
WNA695Rahmen 1fach senkrecht weiß beleuchtbar 230 V, für Gehäuse AP, W.1 IP55, grau
-
WNA694Kombinations-Verbinder, W.1 IP55, grau
-
WNA408Rahmen 2fach senkrecht UP, W.1 IP55, grau
-
WNA408BRahmen 2fach senkrecht UP, W.1 IP55, polarweiß
-
WNA403Rahmen 3fach waagerecht UP, W.1 IP55, grau
-
WNA403B
Rahmen 3fach waagerecht UP, W.1 IP55, polarweiß
-
WNA402Rahmen 2fach waagerecht UP, W.1 IP55, grau
-
WNA402BRahmen 2fach waagerecht UP, W.1 IP55, polarweiß
-
WNA401Rahmen 1fach UP, W.1 IP55, grau
-
WNA681B
Gehäuseunterteil AP 1fach mit Rahmen und Leitungseinführungen, W.1 IP55, p.weiß
-
WNA693Leitungseinführung M20 x 1, 5 verschraubbar, W.1 IP55, grau
-
WNA691Rohr- und Leitungseinführung, W.1 IP55, grau
-
WNA691BRohr- und Leitungseinführung, W.1 IP55, polarweiß
-
WNA690Leitungseinführung für 2 Leitungen, W.1 IP55, grau
-
WNA690BLeitungseinführung für 2 Leitungen, W.1 IP55, polarweiß
Technische Merkmale
Werkstoff
-
FarbeWeiß
-
RAL NummerÄhnlich RAL 9010
-
GlanzgradMatt
-
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)0
-
WerkstoffThermoplast
-
OberflächeUnbehandelt
Bedienelemente und Anzeigen
-
Jalousieschalter/-tasterSchalter 1-polig
Spannung
-
Nennspannung250 V
Elektrischer Strom
-
Schaltstrom10 A
-
Schaltstrom10 A
Sicherheit
-
IP-Klasse (Ingress Protection)IP55
Einsatzbedingungen
-
Betriebstemperatur-25 - 35 °C
Texte
-
Schaltart/VarianteMit mechanischer und elektrischer Verriegelung als Sperre gegen beidseitiges Einschalten
-
AnschlussartMit Steckklemme
-
MontageartMit Montageadapter
Anschluss
-
Anschluss-/SteckertypDrehriegel
Frequenz
-
Frequenz50 - 60 Hz
-
Zugehörige ProdukttypenAbdeckrahmen für Installationsschalterprogramme, Aufputzgehäuse für Unterputz-Schalterprogramm, Leitungseinführung
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Produktdatenblatt

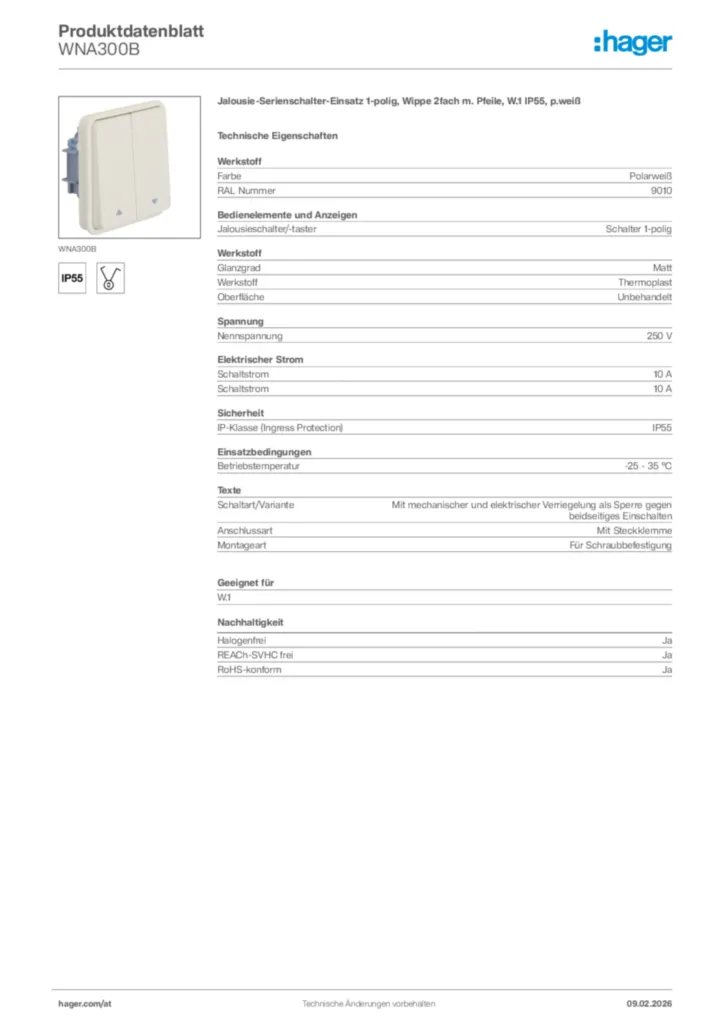

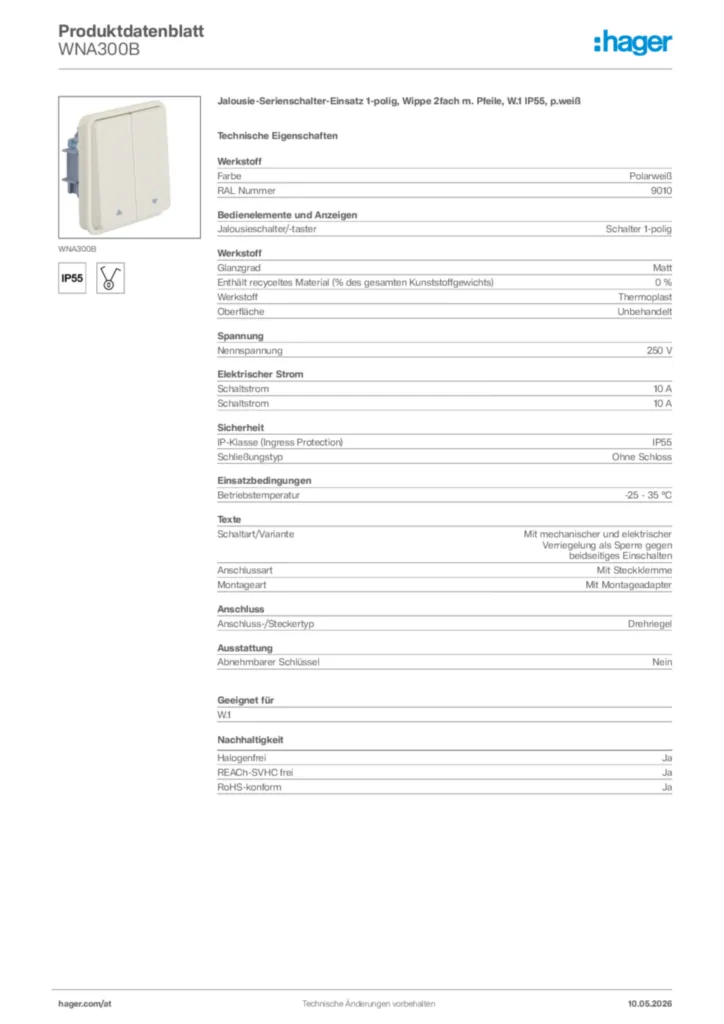

Hager Produktdatenblatt WNA300B
Jalousie-Serienschalter-Einsatz 1-polig, Wippe 2fach m. Pfeile, W.1 IP55, p.weiß
PDF -
Tools & Software
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Produktlizenz
Produktlizenz en-GB, fr-FR 2013-08-09
PDF191,18 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2021-07-14
PDF119,33 kB
Konformitätserklärung en-GB 2026-07-29
PDF195,73 kB
Konformitätserklärung pl-PL 2026-03-31
PDF311,55 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
WNC145BSteckdose SCHUKO AP 2fach waager. mit Klappd. u. Beschrift.feld, W.1 IP55, p.weiß -
2
WNC143Steckdose SCHUKO AP 3fach waagerecht mit Klappdeckel, W.1 IP55, grau -
3
WNC144BSteckdose SCHUKO AP 2fach waager. mit Klappd., 4 Leitungseinf., W.1 IP55, p.weiß -
4
WNC144Steckdose SCHUKO AP 2fach waagerecht mit Klappd., 4 Leitungseinf., W.1 IP55, grau -
5
WNC143BSteckdose SCHUKO AP 3fach waagerecht mit Klappdeckel, W.1 IP55, polarweiß
Ausschreibungstext
Jalousie-Serienschalter-Einsatz 1-polig, Wippe 2fach m. Pfeile, W.1 IP55, p.weiß
Jalousie-Serienschalter-Einsatz 1-polig mit Wippe 2-fach, mit Aufdruck Symbol Pfeile, mit Steckklemmen, geeignet für Unterputz- oder Aufputz-Montage, ausgelegt für die Schutzart IP55.
Ausführung:
- Mit mechanischer und elektrischer Verriegelung als Sperre gegen beidseitiges Einschalten.
- Hinweise der Motorenhersteller beachten.
Erforderliches Zubehör (nicht im Lieferumfang enthalten):
- Rahmen für die Unterputz-Montage zur Erreichung der Schutzart IP55 für Geräte der Produktlinie W.1, sowie Unterputz Gerätedose Ø 60 mm
- Aufputz-Gehäuse zur Erreichung der Schutzart IP55 der Produktlinie W.1
Zugehörige Serien: W.1
Farbe: Weiß
RAL Nummer: 9010
Jalousieschalter/-taster: Schalter 1-polig
Glanzgrad: Matt
Werkstoff: Thermoplast
Oberfläche: Unbehandelt
Nennspannung: 250 V
Schaltstrom: 10 A
IP-Klasse (Ingress Protection): IP55
Betriebstemperatur: -25 - 35 °C
Schaltart/Variante: Mit mechanischer und elektrischer Verriegelung als Sperre gegen beidseitiges Einschalten
Anschlussart: Mit Steckklemme
Montageart: Mit Montageadapter
Fabrikat : Hager oder gleichwertig
Artikel : WNA300B
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Jalousie-Serienschalter-Einsatz 1-polig mit Wippe 2-fach, mit Aufdruck Symbol Pfeile, mit Steckklemmen, geeignet für Unterputz- oder Aufputz-Montage, ausgelegt für die Schutzart IP55.
Ausführung:
- Mit mechanischer und elektrischer Verriegelung als Sperre gegen beidseitiges Einschalten.
- Hinweise der Motorenhersteller beachten.
Erforderliches Zubehör (nicht im Lieferumfang enthalten):
- Rahmen für die Unterputz-Montage zur Erreichung der Schutzart IP55 für Geräte der Produktlinie W.1, sowie Unterputz Gerätedose Ø 60 mm
- Aufputz-Gehäuse zur Erreichung der Schutzart IP55 der Produktlinie W.1
Zugehörige Serien: W.1
Farbe: Weiß
RAL Nummer: 9010
Jalousieschalter/-taster: Schalter 1-polig
Glanzgrad: Matt
Werkstoff: Thermoplast
Oberfläche: Unbehandelt
Nennspannung: 250 V
Schaltstrom: 10 A
IP-Klasse (Ingress Protection): IP55
Betriebstemperatur: -25 - 35 °C
Schaltart/Variante: Mit mechanischer und elektrischer Verriegelung als Sperre gegen beidseitiges Einschalten
Anschlussart: Mit Steckklemme
Montageart: Mit Montageadapter
Fabrikat : Hager oder gleichwertig
Artikel : WNA300B
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
