Baustein, universN, 450x250mm, D-Sicherung auf Sammelschienensystem 60mm, waag. UE31E3A
Preis
312,07 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Trennplatte für Zähler-/Verteilerfelder 2 Produkte verfügbar -
Zubehör/Ersatzteile für Sammelschienen 2 Produkte verfügbar -
Abdeckung/Blende/Beschriftungsleiste 1 Produkte verfügbar
Optionales Zubehör
-
UZ01T1
Abschottung, universN, waagerecht, 1 feldig
14,48 € / Stück* -
UZ30T1Abschottung, universN, 450mm, vertikal, im Raster von 150mm abbrechbar
10,95 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe450 mm
-
Breite250 mm
-
Tiefe125 mm
-
Breite/Dicke Sammelschiene5 - 10 mm
-
Höhe Sammelschiene12 mm
Installation, Montage
-
Montage aufSammelschienensystem
Architektur
-
Polanzahl4
Elektrischer Strom
-
Nennstrom630 A
Werkstoff
-
RAL Nummer9010
-
WerkstoffKunststoff
Lieferumfang
-
Mit DeckelJa
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

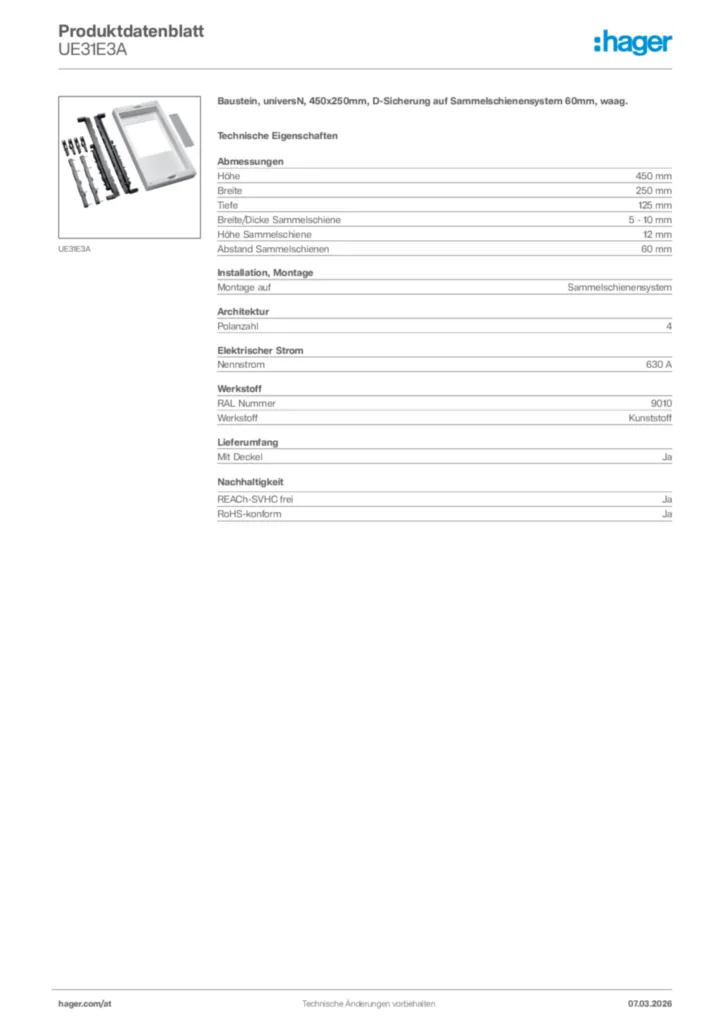

Hager Produktdatenblatt UE31E3A
Baustein, universN, 450x250mm, D-Sicherung auf Sammelschienensystem 60mm, waag.
PDF -
Bedienungsanleitung
Montageanleitung für UCxx, UE1xx, UYxx, UZxx - Bausatz, universN/Baustein univers (Stand: 05.2018)
Bedienungsanleitung International 2018-06-14
PDF493,38 kB
Montageanleitung für UE21xx, UE22xx, UE31xx, UY21xx, UY22xx, UY31xx - Baustein univers (Stand: 05.2018)
Bedienungsanleitung International 2018-06-14
PDF1,14 MB -
Montageanleitung
Montageanleitung für UE21E5, UE22E5, UE31E3A, UZ017 - Baustein, universN (Stand: 11.2012)
Montageanleitung International 2012-12-06
PDF195,73 kB -
Bestellhilfe
Planungsvorlage Niederspannungsverteiler
Mit dieser praktischen Checkliste Niederspannungsverteiler ganz einfach planen (24AT0002MC)
PDF1,42 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-11-20
PDF685,84 kB
Konformitätserklärung en-GB 2025-11-20
PDF716,02 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UZ25V1Leitungsklammer, universN, groß, 20 TeilePreis41,67 €/ Stück * -
2
UZ005Bezeichnungsstreifen, universN, für Geräteschlitz, Set = 12 StückPreis26,45 €/ Set * -
3
UZ01V1Adapter, universN, doppelt, für Leitungsklammer auf Hutschiene 35x15mm, 20 TeilePreis46,89 €/ Stück * -
4
UZ25V2Leitungsklammer, universN, klein, 20 TeilePreis39,01 €/ Stück * -
5
UZ05A1Haubenturm-Erhöhung der Einbautiefe um 15mm, universN, Inhalt 4 StückPreis7,31 €/ Stück *
Ausschreibungstext
Baustein, universN, 450x250mm, D-Sicherung auf Sammelschienensystem 60mm, waag.
univers N Sammelschienenbaustein mit Sammelschienenträger zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870.
Höhe: 450 mm
Breite: 250 mm
Tiefe: 125 mm
Breite/Dicke Sammelschiene: 5 - 10 mm
Höhe Sammelschiene: 12 mm
Abstand Sammelschienen: 60 mm
Montage auf: Sammelschienensystem
Polanzahl: 4
Nennstrom: 630 A
RAL Nummer: 9010
Werkstoff: Kunststoff
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UE31E3A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
univers N Sammelschienenbaustein mit Sammelschienenträger zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870.
Höhe: 450 mm
Breite: 250 mm
Tiefe: 125 mm
Breite/Dicke Sammelschiene: 5 - 10 mm
Höhe Sammelschiene: 12 mm
Abstand Sammelschienen: 60 mm
Montage auf: Sammelschienensystem
Polanzahl: 4
Nennstrom: 630 A
RAL Nummer: 9010
Werkstoff: Kunststoff
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UE31E3A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
