Der Hager univers N Sammelschienenbaustein, 300x250mm, eignet sich für D-Sicherungen und ein Sammelschienensystem von 60mm Breite. Er unterstützt eine Bemessungsspannung von 3AC 690 Volt bei 50 Hertz und ermöglicht den Aufbau einer Niederspannungsverteilung. Die Baugruppe bietet serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt durch ein Gasinnendruckverfahren. Erfüllt die Normen DIN EN 61 439 -1, -2, -3 und VDE 0660 Teil 600 -1, -2, -3.
EAN
3250616150874
Marke
Hager
VPE
1 Stück
Preisgruppe
H11
Baustein, universN, 300x250mm, für D-Sicherung, Sammelschienensystem 60mm waag. UE21E5
Preis
173,29 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Trennplatte für Zähler-/Verteilerfelder 2 Produkte verfügbar -
Zubehör/Ersatzteile für Sammelschienen 2 Produkte verfügbar -
Abdeckung/Blende/Beschriftungsleiste 1 Produkte verfügbar
Optionales Zubehör
-
UZ01T1
Abschottung, universN, waagerecht, 1 feldig
14,48 € / Stück* -
UZ30T1Abschottung, universN, 450mm, vertikal, im Raster von 150mm abbrechbar
10,95 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe300 mm
-
Breite250 mm
-
Tiefe125 mm
-
Breite/Dicke Sammelschiene5 - 10 mm
-
Höhe Sammelschiene12 mm
Installation, Montage
-
Montage aufSammelschienensystem
Architektur
-
Polanzahl4
Elektrischer Strom
-
Nennstrom630 A
Werkstoff
-
RAL Nummer9010
-
WerkstoffKunststoff
Lieferumfang
-
Mit DeckelJa
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

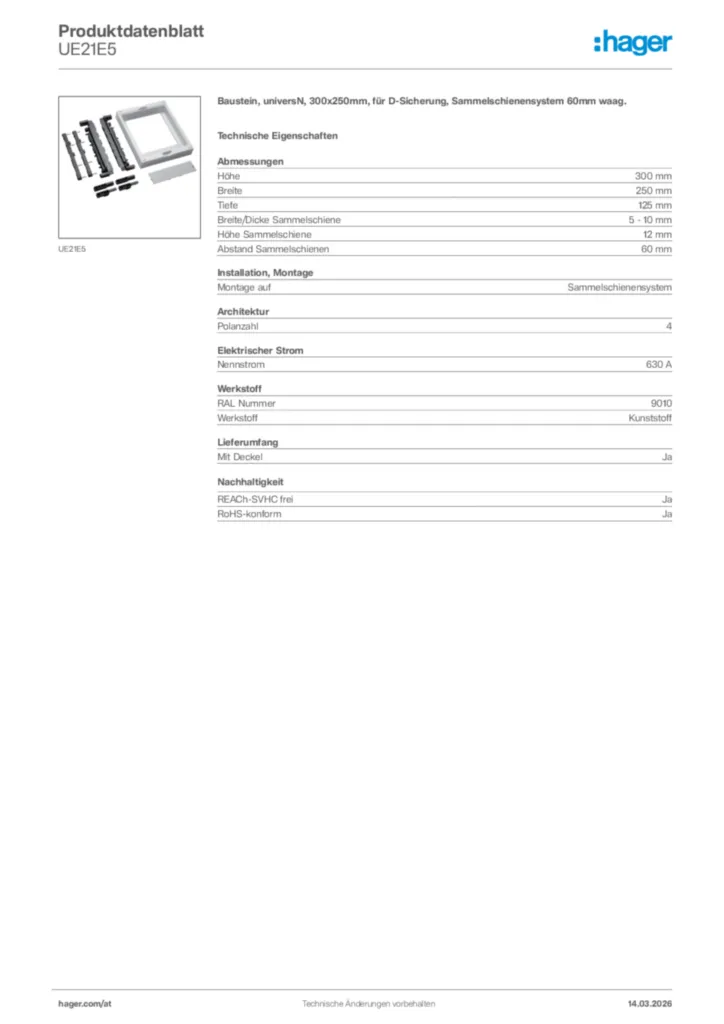

Product datasheet
Hager Produktdatenblatt UE21E5
Baustein, universN, 300x250mm, für D-Sicherung, Sammelschienensystem 60mm waag.
PDF -
Bedienungsanleitung
Montageanleitung für UCxx, UE1xx, UYxx, UZxx - Bausatz, universN/Baustein univers (Stand: 05.2018)
Bedienungsanleitung International 2018-06-14
PDF493,38 kB
Montageanleitung für UE21xx, UE22xx, UE31xx, UY21xx, UY22xx, UY31xx - Baustein univers (Stand: 05.2018)
Bedienungsanleitung International 2018-06-14
PDF1,14 MB -
Montageanleitung
Montageanleitung für UE21E5, UE22E5, UE31E3A, UZ017 - Baustein, universN (Stand: 11.2012)
Montageanleitung International 2012-12-06
PDF195,73 kB -
Bestellhilfe
Planungsvorlage Niederspannungsverteiler
Mit dieser praktischen Checkliste Niederspannungsverteiler ganz einfach planen (24AT0002MC)
PDF1,42 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-11-20
PDF685,84 kB
Konformitätserklärung en-GB 2025-11-20
PDF716,02 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UZ25V1Leitungsklammer, universN, groß, 20 TeilePreis41,67 €/ Stück * -
2
UZ005Bezeichnungsstreifen, universN, für Geräteschlitz, Set = 12 StückPreis26,45 €/ Set * -
3
UZ01V1Adapter, universN, doppelt, für Leitungsklammer auf Hutschiene 35x15mm, 20 TeilePreis46,89 €/ Stück * -
4
UZ25V2Leitungsklammer, universN, klein, 20 TeilePreis39,01 €/ Stück * -
5
UZ05A1Haubenturm-Erhöhung der Einbautiefe um 15mm, universN, Inhalt 4 StückPreis7,31 €/ Stück *
Ausschreibungstext
Baustein, universN, 300x250mm, für D-Sicherung, Sammelschienensystem 60mm waag.
univers N Sammelschienenbaustein mit Sammelschienenträger zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870.
Höhe: 300 mm
Breite: 250 mm
Tiefe: 125 mm
Breite/Dicke Sammelschiene: 5 - 10 mm
Höhe Sammelschiene: 12 mm
Abstand Sammelschienen: 60 mm
Montage auf: Sammelschienensystem
Polanzahl: 4
Nennstrom: 630 A
RAL Nummer: 9010
Werkstoff: Kunststoff
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UE21E5
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
univers N Sammelschienenbaustein mit Sammelschienenträger zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870.
Höhe: 300 mm
Breite: 250 mm
Tiefe: 125 mm
Breite/Dicke Sammelschiene: 5 - 10 mm
Höhe Sammelschiene: 12 mm
Abstand Sammelschienen: 60 mm
Montage auf: Sammelschienensystem
Polanzahl: 4
Nennstrom: 630 A
RAL Nummer: 9010
Werkstoff: Kunststoff
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UE21E5
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
