Baustein, universN, 150x500mm, für Sammelschienensystem 60mm, 1 polig UE12E0
EAN
3250616150751
Marke
Hager
VPE
1 Stück
Preisgruppe
H11
Preis
86,74 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Trennplatte für Zähler-/Verteilerfelder 2 Produkte verfügbar
Optionales Zubehör
-
UZ02T1
Abschottung, universN, waagerecht, 2 feldig
25,74 € / Stück* -
UZ30T1Abschottung, universN, 450mm, vertikal, im Raster von 150mm abbrechbar
10,54 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe150 mm
-
Breite500 mm
-
Tiefe110 mm
-
Breite/Dicke Sammelschiene5 - 10 mm
-
Höhe Sammelschiene20 mm
-
Abstand Sammelschienen60 mm
Installation, Montage
-
Montage aufSammelschienensystem
Architektur
-
Polanzahl1
Elektrischer Strom
-
Nennstrom630 A
Werkstoff
-
RAL Nummer9010
-
WerkstoffKunststoff
Lieferumfang
-
Mit DeckelJa
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

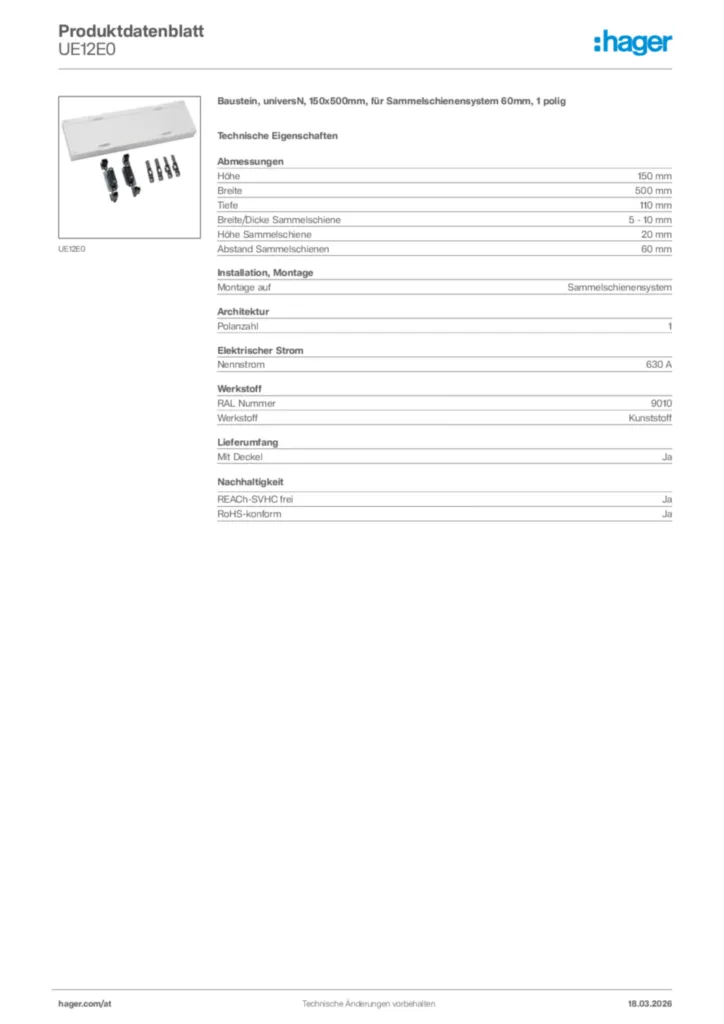

Hager Produktdatenblatt UE12E0
Baustein, universN, 150x500mm, für Sammelschienensystem 60mm, 1 polig
PDF -
Bestellhilfe
Planungsvorlage Niederspannungsverteiler
Mit dieser praktischen Checkliste Niederspannungsverteiler ganz einfach planen (24AT0002MC)
PDF1,42 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684,89 kB
Konformitätserklärung en-GB 2025-03-14
PDF717,48 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UZ005Bezeichnungsstreifen, universN, für Geräteschlitz, Set = 12 StückPreis19,60 €/ Set * -
2
UZ01V1Adapter, universN, doppelt, für Leitungsklammer auf Hutschiene 35x15mm, 20 TeilePreis45,13 €/ Stück * -
3
UZ05A1Haubenturm-Erhöhung der Einbautiefe um 15mm, universN, Inhalt 4 StückPreis7,04 €/ Stück * -
4
UZ01V2Adapter, universZ, einfach, f. Leitungsklammer auf Hutschiene35x7, 5mm, 20 TeilePreis45,13 €/ Stück * -
5
UZ25V2Leitungsklammer, universN, klein, 20 TeilePreis37,55 €/ Stück *
Ausschreibungstext
Baustein, universN, 150x500mm, für Sammelschienensystem 60mm, 1 polig
univers N Sammelschienenbaustein mit Sammelschienenträger zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870.
Höhe: 150 mm
Breite: 500 mm
Tiefe: 110 mm
Breite/Dicke Sammelschiene: 5 - 10 mm
Höhe Sammelschiene: 20 mm
Abstand Sammelschienen: 60 mm
Montage auf: Sammelschienensystem
Polanzahl: 1
Nennstrom: 630 A
RAL Nummer: 9010
Werkstoff: Kunststoff
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UE12E0
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
univers N Sammelschienenbaustein mit Sammelschienenträger zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870.
Höhe: 150 mm
Breite: 500 mm
Tiefe: 110 mm
Breite/Dicke Sammelschiene: 5 - 10 mm
Höhe Sammelschiene: 20 mm
Abstand Sammelschienen: 60 mm
Montage auf: Sammelschienensystem
Polanzahl: 1
Nennstrom: 630 A
RAL Nummer: 9010
Werkstoff: Kunststoff
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UE12E0
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
