Baustein, universN, 450x500mm, für Reiheneinbaugeräte waagerecht, 3x26 PLE UD32B2
Der Baustein univers N, 450x500mm, ist für waagerechte Reiheneinbaugeräte konzipiert und unterstützt bis zu 78 Platzeinheiten. Er eignet sich für Schaltgerätekombinationen und eine Bemessungsspannung von 3 Wechselstrom 690 Volt /50 Hertz. Ausgestattet ist er mit plombierbaren Berührungsschutzabdeckungen, die durch ein Gasinnendruckverfahren verstärkt sind. VDE-geprüft nach DIN EN 61 439 -1, -2, -3 und DIN 43 870.
EAN
3250616141841
Marke
Hager
VPE
1 Stück
Preisgruppe
H11
Preis
147,94 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Montagezubehör 3 Produkte verfügbar -
Abdeckleiste 2 Produkte verfügbar -
RCBO 4P Typ A 6 kA (EN/IEC61009) 1 Produkte verfügbar
Optionales Zubehör
-
S35V
Abdeckstreifen, univers Z, 1000 mm, ohne Markierung
18,86 € / Stück* -
ZZ35SAbdeckstreifen, sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm Geräteschlitz
10,01 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe450 mm
-
Breite500 mm
-
Tiefe125 mm
Ausstattung
-
Anzahl Reihen3
Kapazität
-
Anzahl Module78
Werkstoff
-
WerkstoffKunststoff
-
RAL Nummer9010
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

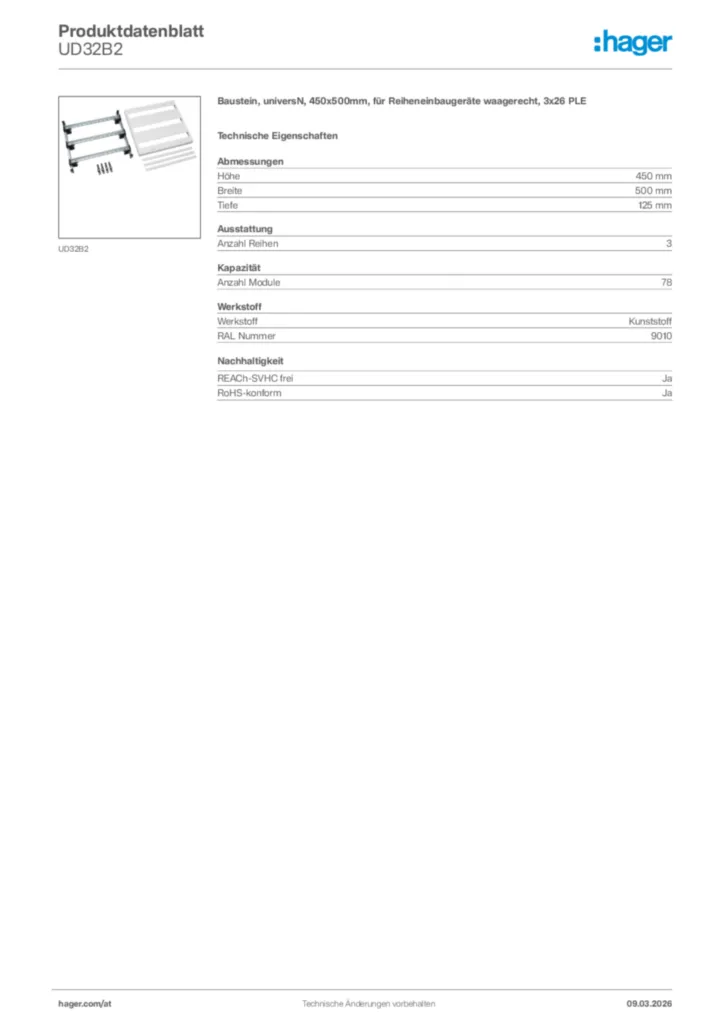

Product datasheet
Hager Produktdatenblatt UD32B2
Baustein, universN, 450x500mm, für Reiheneinbaugeräte waagerecht, 3x26 PLE
PDF -
Bestellhilfe
Planungsvorlage Niederspannungsverteiler
Mit dieser praktischen Checkliste Niederspannungsverteiler ganz einfach planen (24AT0002MC)
PDF1,42 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684,89 kB
Konformitätserklärung en-GB 2025-03-14
PDF717,48 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UZ005Bezeichnungsstreifen, universN, für Geräteschlitz, Set = 12 StückPreis19,60 €/ Set * -
2
UZ01V1Adapter, universN, doppelt, für Leitungsklammer auf Hutschiene 35x15mm, 20 TeilePreis45,13 €/ Stück * -
3
UZ05A1Haubenturm-Erhöhung der Einbautiefe um 15mm, universN, Inhalt 4 StückPreis7,04 €/ Stück * -
4
UZ01V2Adapter, universZ, einfach, f. Leitungsklammer auf Hutschiene35x7, 5mm, 20 TeilePreis45,13 €/ Stück * -
5
UZ25V2Leitungsklammer, universN, klein, 20 TeilePreis37,55 €/ Stück *
Ausschreibungstext
Baustein, universN, 450x500mm, für Reiheneinbaugeräte waagerecht, 3x26 PLE
univers N Reihenklemmen bzw. Modulargerätebaustein mit Hutschiene zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870.
Höhe: 450 mm
Breite: 500 mm
Tiefe: 125 mm
Anzahl Reihen: 3
Werkstoff: Kunststoff
RAL Nummer: 9010
Fabrikat : Hager oder gleichwertig
Artikel : UD32B2
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
univers N Reihenklemmen bzw. Modulargerätebaustein mit Hutschiene zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870.
Höhe: 450 mm
Breite: 500 mm
Tiefe: 125 mm
Anzahl Reihen: 3
Werkstoff: Kunststoff
RAL Nummer: 9010
Fabrikat : Hager oder gleichwertig
Artikel : UD32B2
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
