Baustein, universN, 450x250mm, für Reiheneinbaugeräte waagerecht, 3x12 PLE UD31B1
Der Baustein univers N, 450x250mm, dient zur Installation von Reiheneinbaugeräten in waagerechter Ausrichtung. Er bietet Platz für 3 Reihen je 12 Platzeinheiten, insgesamt 36 Platzeinheiten. Ideal für eine strukturierte und platzsparende Montage in Verteilerschränken. Kompatibel mit gängigen Reiheneinbaugeräten, unterstützt eine effiziente Kabelmanagement- und Installationsarbeit.
EAN
3250616141254
Marke
Hager
VPE
1 Stück
Preisgruppe
H11
Preis
105,86 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Montagezubehör 3 Produkte verfügbar -
Abdeckleiste 2 Produkte verfügbar -
RCBO 4P Typ A 6 kA (EN/IEC61009) 1 Produkte verfügbar
Optionales Zubehör
-
S35V
Abdeckstreifen, univers Z, 1000 mm, ohne Markierung
18,86 € / Stück* -
ZZ35SAbdeckstreifen, sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm Geräteschlitz
10,01 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe450 mm
-
Breite250 mm
-
Tiefe110 mm
Ausstattung
-
Anzahl Reihen3
Kapazität
-
Anzahl Module36
Werkstoff
-
WerkstoffKunststoff
-
RAL Nummer9010
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

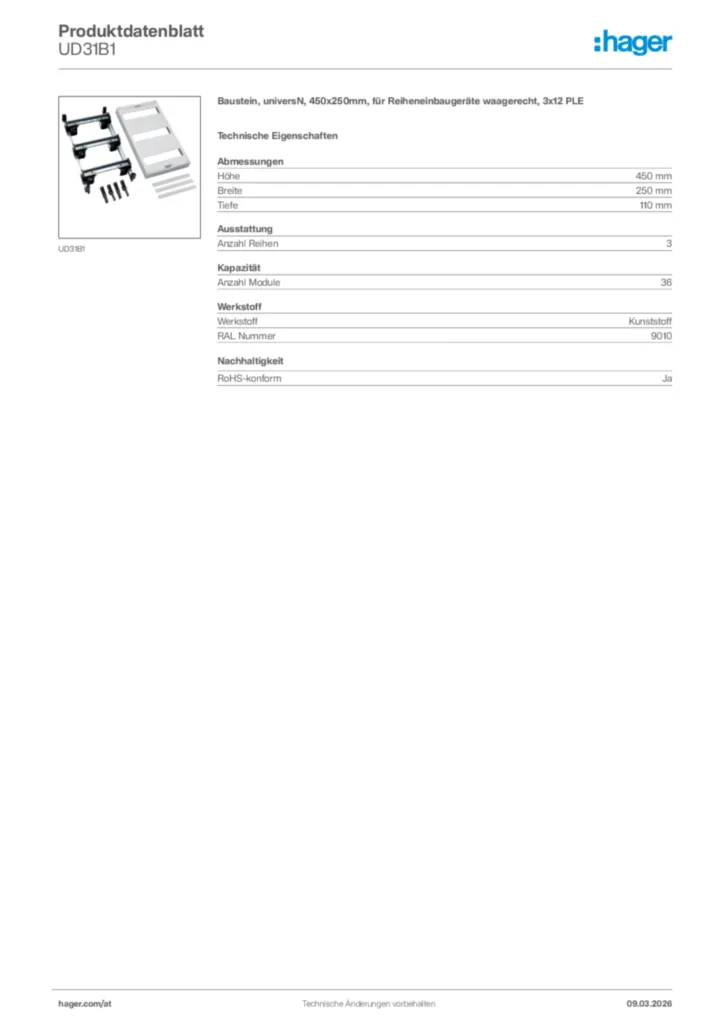

Product datasheet
Hager Produktdatenblatt UD31B1
Baustein, universN, 450x250mm, für Reiheneinbaugeräte waagerecht, 3x12 PLE
PDF -
Bestellhilfe
Planungsvorlage Niederspannungsverteiler
Mit dieser praktischen Checkliste Niederspannungsverteiler ganz einfach planen (24AT0002MC)
PDF1,42 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684,89 kB
Konformitätserklärung en-GB 2025-03-14
PDF717,48 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UZ25V2Leitungsklammer, universN, klein, 20 TeilePreis37,55 €/ Stück *
-
2
UZ005Bezeichnungsstreifen, universN, für Geräteschlitz, Set = 12 StückPreis19,60 €/ Set * -
3
UZ01V2Adapter, universZ, einfach, f. Leitungsklammer auf Hutschiene35x7, 5mm, 20 TeilePreis45,13 €/ Stück * -
4
UZ01V1Adapter, universN, doppelt, für Leitungsklammer auf Hutschiene 35x15mm, 20 TeilePreis45,13 €/ Stück * -
5
UZ05A1Haubenturm-Erhöhung der Einbautiefe um 15mm, universN, Inhalt 4 StückPreis7,04 €/ Stück *
Ausschreibungstext
Baustein, universN, 450x250mm, für Reiheneinbaugeräte waagerecht, 3x12 PLE
univers N Reihenklemmen bzw. Modulargerätebaustein mit Hutschiene zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870.
Höhe: 450 mm
Breite: 250 mm
Tiefe: 110 mm
Anzahl Reihen: 3
Werkstoff: Kunststoff
RAL Nummer: 9010
Fabrikat : Hager oder gleichwertig
Artikel : UD31B1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
univers N Reihenklemmen bzw. Modulargerätebaustein mit Hutschiene zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870.
Höhe: 450 mm
Breite: 250 mm
Tiefe: 110 mm
Anzahl Reihen: 3
Werkstoff: Kunststoff
RAL Nummer: 9010
Fabrikat : Hager oder gleichwertig
Artikel : UD31B1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
