Klingeltrafo 230V / 8V und 12V 4VA 2PLE ST301
EAN
3250615703019
Marke
Hager
VPE
6 Stück
Preisgruppe
H41
27,47 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Klemmenabdeckung 1 Produkte verfügbar
Technische Merkmale
Spannung
-
Ausgangsspannung8 - 12 V
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Ausgangsspannung 212 V
-
Isolationsspannung Ui4000 V
Kapazität
-
Anzahl Module2
Leistung
-
Leistungsaufnahme VA4 VA
-
Leistung4 VA
-
Verbrauchte Leistung in W4 W
Abmessungen
-
Höhe111 mm
-
Breite35 mm
-
Tiefe65 mm
-
Länge64 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
-
TemperaturschutzJa
Ausstattung
-
KurzschlusssicherJa
-
Ein-/AusschalterNein
Einsatzbedingungen
-
Betriebstemperatur-20 - 35 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter4 mm²
-
Anschlussquerschnitt bei starrem Leiter6 mm²
Frequenz
-
Frequenz50 - 50 Hz
Elektrischer Strom
-
Ausgangsstrom 10,50 A
-
Ausgangsstrom 20,33 A
-
Maximalstrom Sekundärseite0,5 A
Installation, Montage
-
Montage aufDIN Schiene
-
Nominales Drehmoment1,20 - 1,20 Nm
Nur für den internen Gebrauch
-
Anzahl der halben Platzeinheiten von 17,5 mm4
Kompatibilität
-
Geeignet für DIN SchieneJa
Downloads
-
Produktbild
-
Katalog
AT Partnerkatalog 2024
Gültig ab 01.01.2024
PDF7,66 MB -
Technische Beilage (single-product)
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -

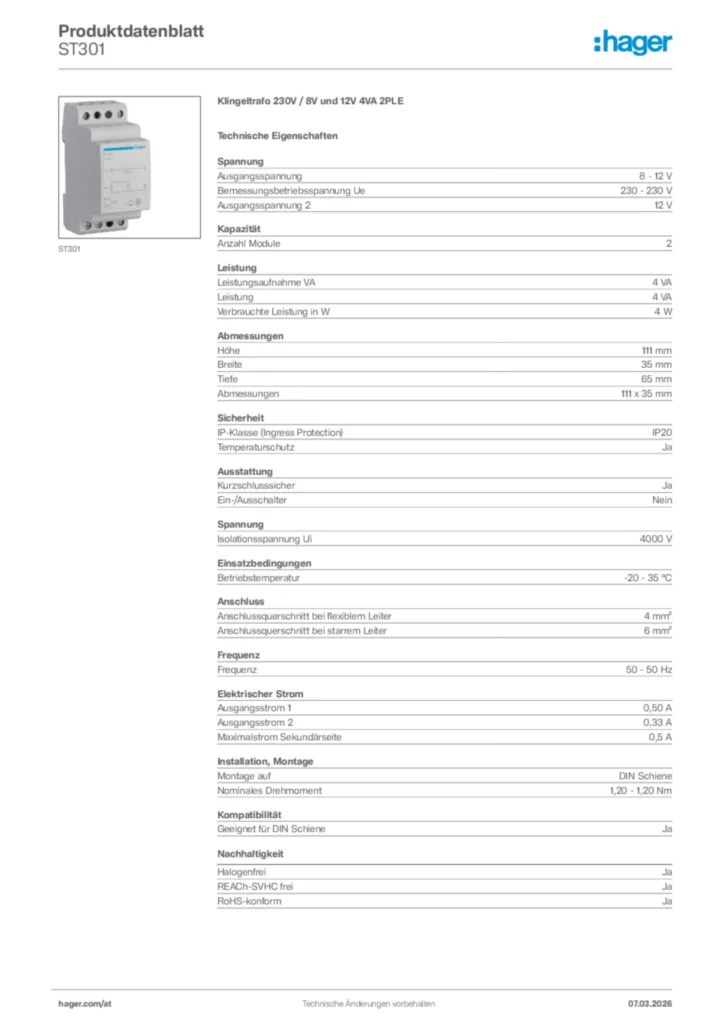

Produktdatenblatt
Produktdatenblatt en-GB 2020-01-01
PDF62,03 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SN017Steckdose 16A 250V mit Klappdeckel 3, 5PLE29,20 €/ Stück * -
2
SNS016Steckdose 16A 250V 2, 5PLE, QuickConnect11,33 €/ Stück * -
3
ST303Klingeltrafo 230V / 8V und 12V 8VA 2PLE35,72 €/ Stück * -
4
ST303NKlingeltrafo 230V / 8V 8VA mit Ausschalter 2PLE60,61 €/ Stück * -
5
ST305Klingeltrafo 230V / 8V und 12V 16VA 3PLE74,29 €/ Stück *
Ausschreibungstext
Klingeltrafo 230V / 8V und 12V 4VA 2PLE
Klingeltransformator mit Schutz gegen Kurzschluss oder Überlast durch einen integrierten thermischen Schalter auf der Primärseite.
Ausgangsspannung: 8 - 12 V
Bemessungsbetriebsspannung Ue: 230 - 230 V
Anzahl Module: 2
Leistungsaufnahme VA: 4 VA
Temperaturschutz: Ja
Kurzschlusssicher: Ja
Ein-/Ausschalter: Nein
Isolationsspannung Ui: 4000 V
Betriebstemperatur: -20 - 35 °C
Anschlussquerschnitt bei flexiblem Leiter: 4 mm²
Anschlussquerschnitt bei starrem Leiter: 6 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ST301
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Klingeltransformator mit Schutz gegen Kurzschluss oder Überlast durch einen integrierten thermischen Schalter auf der Primärseite.
Ausgangsspannung: 8 - 12 V
Bemessungsbetriebsspannung Ue: 230 - 230 V
Anzahl Module: 2
Leistungsaufnahme VA: 4 VA
Temperaturschutz: Ja
Kurzschlusssicher: Ja
Ein-/Ausschalter: Nein
Isolationsspannung Ui: 4000 V
Betriebstemperatur: -20 - 35 °C
Anschlussquerschnitt bei flexiblem Leiter: 4 mm²
Anschlussquerschnitt bei starrem Leiter: 6 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ST301
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
