Klingeltrafo 230V / 8V und 12V 8VA 2PLE ST303
Der Klingeltransformator ist für die Stromversorgung von Türklingeln konzipiert. Mit Eingangsspannung von 230V und Ausgangsspannungen von 8V sowie 12V bei einer Leistung von 8VA. Die kompakte Bauform mit 2 Platzeinheiten (PLE) ermöglicht eine einfache Montage in Verteilerkästen. Ideal für die Installation sowohl in Wohn- als auch in Geschäftsgebäuden.
EAN
3250615703033
Marke
Hager
VPE
6 Stück
Preisgruppe
H41
Preis
37,08 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
Spannung
-
Ausgangsspannung8 - 12 V
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Ausgangsspannung 212 V
-
Isolationsspannung Ui4000 V
Kapazität
-
Anzahl Module2
Leistung
-
Leistungsaufnahme VA8 VA
-
Leistung8 VA
-
Verbrauchte Leistung in W8 W
Abmessungen
-
Höhe111 mm
-
Breite35 mm
-
Tiefe65 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
-
TemperaturschutzJa
Ausstattung
-
KurzschlusssicherJa
-
Ein-/AusschalterNein
Einsatzbedingungen
-
Betriebstemperatur-20 - 35 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter4 mm²
-
Anschlussquerschnitt bei starrem Leiter6 mm²
Frequenz
-
Frequenz50 - 50 Hz
Elektrischer Strom
-
Ausgangsstrom 11 A
-
Ausgangsstrom 20,67 A
-
Maximalstrom Sekundärseite1 A
Installation, Montage
-
Montage aufDIN Schiene
-
Nominales Drehmoment1,20 - 1,20 Nm
Nur für den internen Gebrauch
-
Anzahl der halben Platzeinheiten von 17,5 mm4
Kompatibilität
-
Geeignet für DIN SchieneJa
Downloads
-
Produktbild
-
Product datasheet

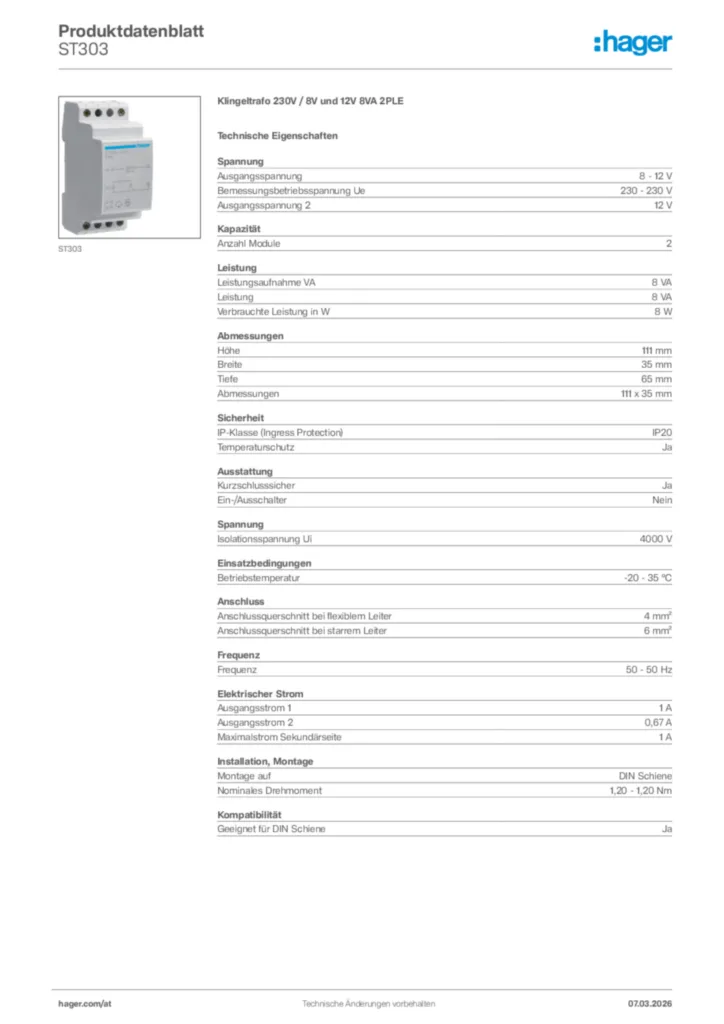

Hager Produktdatenblatt ST303
Klingeltrafo 230V / 8V und 12V 8VA 2PLE
PDF -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Datenblatt
UK_MD_TDS_transformers.pdf
Technical data sheet including specification for transformers.
PDF62,03 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
EE960Kompaktleuchte für VerteilereinbauPreis97,20 €/ Stück * -
2
ST312Sicherheitstrafo 230V / 12V und 24V 25VA 4PLEPreis89,39 €/ Stück * -
3
ST314Sicherheitstrafo 230V / 12V und 24V 40VA 4PLEPreis115,10 €/ Stück * -
4
ST305Klingeltrafo 230V / 8V und 12V 16VA 3PLEPreis77,11 €/ Stück * -
5
ST301Klingeltrafo 230V / 8V und 12V 4VA 2PLEPreis28,51 €/ Stück *
Ausschreibungstext
Klingeltrafo 230V / 8V und 12V 8VA 2PLE
Klingeltransformator mit Schutz gegen Kurzschluss oder Überlast durch einen integrierten thermischen Schalter auf der Primärseite.
Ausgangsspannung: 8 - 12 V
Bemessungsbetriebsspannung Ue: 230 - 230 V
Anzahl Module: 2
Leistungsaufnahme VA: 8 VA
Temperaturschutz: Ja
Kurzschlusssicher: Ja
Ein-/Ausschalter: Nein
Isolationsspannung Ui: 4000 V
Betriebstemperatur: -20 - 35 °C
Anschlussquerschnitt bei flexiblem Leiter: 4 mm²
Anschlussquerschnitt bei starrem Leiter: 6 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ST303
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Klingeltransformator mit Schutz gegen Kurzschluss oder Überlast durch einen integrierten thermischen Schalter auf der Primärseite.
Ausgangsspannung: 8 - 12 V
Bemessungsbetriebsspannung Ue: 230 - 230 V
Anzahl Module: 2
Leistungsaufnahme VA: 8 VA
Temperaturschutz: Ja
Kurzschlusssicher: Ja
Ein-/Ausschalter: Nein
Isolationsspannung Ui: 4000 V
Betriebstemperatur: -20 - 35 °C
Anschlussquerschnitt bei flexiblem Leiter: 4 mm²
Anschlussquerschnitt bei starrem Leiter: 6 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ST303
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
