Klingeltrafo 230V / 8V und 12V 16VA 3PLE ST305
EAN
3250615703057
Marke
Hager
VPE
1 Stück
Preisgruppe
H41
Preis
77,11 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
Spannung
-
Ausgangsspannung8 - 12 V
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Ausgangsspannung 212 V
-
Isolationsspannung Ui4000 V
Kapazität
-
Anzahl Module3
Leistung
-
Leistungsaufnahme VA16 VA
-
Leistung16 VA
-
Verbrauchte Leistung in W16 W
Abmessungen
-
Höhe111 mm
-
Breite54 mm
-
Tiefe65 mm
-
Länge64 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
-
TemperaturschutzJa
Ausstattung
-
KurzschlusssicherJa
-
Ein-/AusschalterNein
Einsatzbedingungen
-
Betriebstemperatur-20 - 35 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter4 mm²
-
Anschlussquerschnitt bei starrem Leiter6 mm²
Frequenz
-
Frequenz50 - 50 Hz
Elektrischer Strom
-
Ausgangsstrom 12 A
-
Ausgangsstrom 21,33 A
-
Maximalstrom Sekundärseite2 A
Installation, Montage
-
Montage aufDIN Schiene
-
Nominales Drehmoment1,20 - 1,20 Nm
Nur für den internen Gebrauch
-
Anzahl der halben Platzeinheiten von 17,5 mm6
Kompatibilität
-
Geeignet für DIN SchieneJa
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -

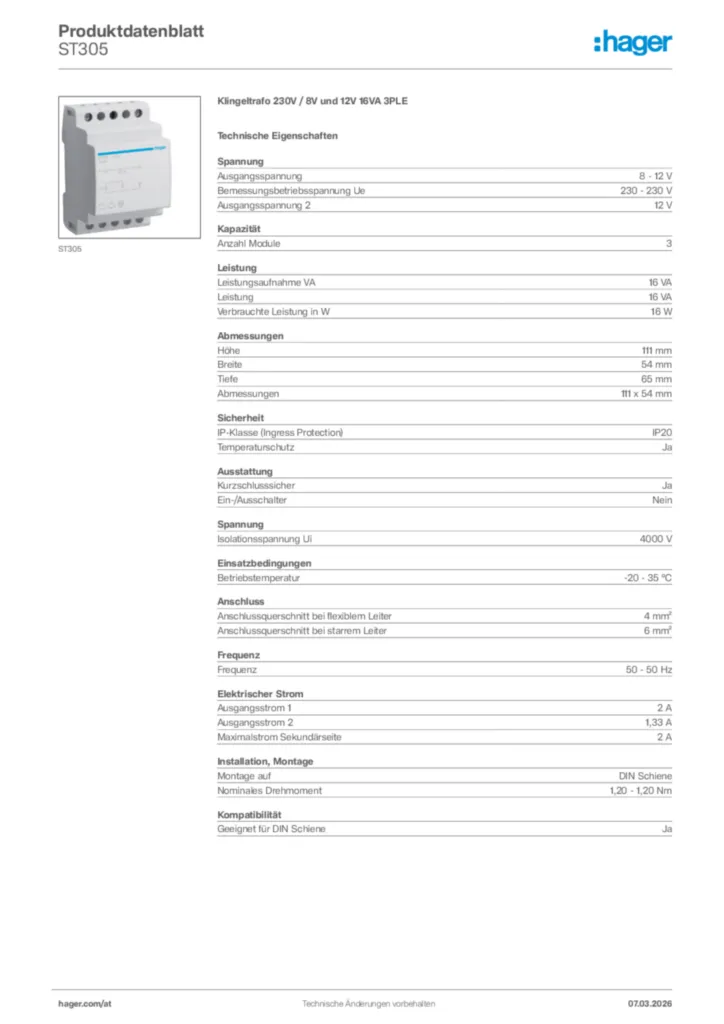

Produktdatenblatt
UK_MD_TDS_transformers.pdf
Technical data sheet including specification for transformers.
PDF62,03 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SN017Steckdose 16A 250V mit Klappdeckel 3, 5PLEPreis30,31 €/ Stück * -
2
SNS016Steckdose 16A 250V 2, 5PLE, QuickConnectPreis11,76 €/ Stück * -
3
ST301Klingeltrafo 230V / 8V und 12V 4VA 2PLEPreis28,51 €/ Stück * -
4
ST303Klingeltrafo 230V / 8V und 12V 8VA 2PLEPreis37,08 €/ Stück * -
5
ST303NKlingeltrafo 230V / 8V 8VA mit Ausschalter 2PLEPreis62,91 €/ Stück *
Ausschreibungstext
Klingeltrafo 230V / 8V und 12V 16VA 3PLE
Klingeltransformator mit Schutz gegen Kurzschluss oder Überlast durch einen integrierten thermischen Schalter auf der Primärseite.
Ausgangsspannung: 8 - 12 V
Bemessungsbetriebsspannung Ue: 230 - 230 V
Anzahl Module: 3
Leistungsaufnahme VA: 16 VA
Temperaturschutz: Ja
Kurzschlusssicher: Ja
Ein-/Ausschalter: Nein
Isolationsspannung Ui: 4000 V
Betriebstemperatur: -20 - 35 °C
Anschlussquerschnitt bei flexiblem Leiter: 4 mm²
Anschlussquerschnitt bei starrem Leiter: 6 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ST305
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Klingeltransformator mit Schutz gegen Kurzschluss oder Überlast durch einen integrierten thermischen Schalter auf der Primärseite.
Ausgangsspannung: 8 - 12 V
Bemessungsbetriebsspannung Ue: 230 - 230 V
Anzahl Module: 3
Leistungsaufnahme VA: 16 VA
Temperaturschutz: Ja
Kurzschlusssicher: Ja
Ein-/Ausschalter: Nein
Isolationsspannung Ui: 4000 V
Betriebstemperatur: -20 - 35 °C
Anschlussquerschnitt bei flexiblem Leiter: 4 mm²
Anschlussquerschnitt bei starrem Leiter: 6 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ST305
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
