Überspannungsableiter T3 3P+N Uc 264V In 3kA Up 1.4kV Kontakt SPC403N
Preis
176,36 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Kapazität
-
Anzahl Module2
Spannung
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Dauerbetriebsspannung UC gemäß IEC 61643-1264 V
-
Spannungsschutzstufe höher gemäß IEC 61643-11,40 kV
-
Spannungsschutzstufe Up L-PE/N-PE gemäß IEC 61643-111,40 kV
-
Spannungspegel nach oben L-N/STIFT IEC 61643-111250 V
-
Nennspannung230 - 230 V
Elektrischer Strom
-
Nennentladungsstrom in 8 - 20 µs L-N(PEN)/N-PE IEC 616433 kA
-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)16 A
-
Nennableitstoßstrom9 kA
Abmessungen
-
Höhe90 mm
-
Breite35,40 mm
-
Tiefe71,2 mm
Einsatzbedingungen
-
Betriebstemperatur-40 - 70 °C
Netzform
-
NetzformTN-S, TT
Ausstattung
-
Mit FernmeldekontaktNein
Konnektivität
-
SignalgeberOptisch
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter0.2 - 2.5 mm²
-
Anschlussquerschnitt bei starrem Leiter0.2 - 4 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter2,50 - 2,50 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter4 - 4 mm²
-
Anschlussquerschnitt Signalkontakt0,14 - 1,5 mm²
Architektur
-
Polanzahl4
Normen
-
Anforderungsklasse IEC 61643T3
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Frequenz
-
Frequenz50 - 60 Hz
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

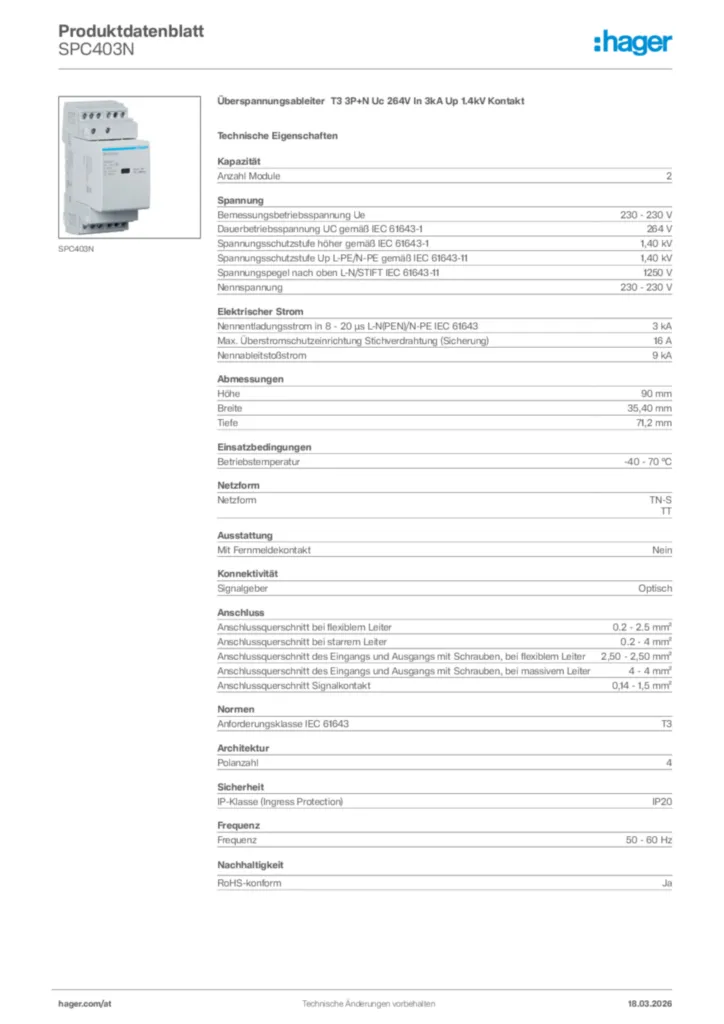

Hager Produktdatenblatt SPC403N
Überspannungsableiter T3 3P+N Uc 264V In 3kA Up 1.4kV Kontakt
PDF -
Montageanleitung
Montageanleitung en-GB, fr-FR, de-DE, pt-PT 2020-10-01
PDF525,78 kB -
Tipps
22AT0006MC_Ueberspannungsschutz_2022_04_WEB
Ein Muss für die sichere Elektroinstallation
PDF376,55 kB -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SPB415Überspannungsableiter T2 4P 40kA TT/TNS Defektanzeige + KontaktPreis274,99 €/ Stück * -
2
SPA001NSteckmodul N-PE Uc 350V Iimp 100kA Up 1.5kVPreis352,73 €/ Stück * -
3
SPC023NSteckmodul T3 1P Uc 264V In 5kA Uoc 6kV Up 1.25kVPreis68,34 €/ Stück * -
4
SPC203NÜberspannungsableiter T3 1P+N Uc 264V In 5kA Up 1.25kV KontaktPreis92,59 €/ Stück * -
5
SPA080Steckmodul T1+T2 1P Uc 264V Iimp 25kA Up 1.5kV für SPA180Preis366,09 €/ Stück *
Ausschreibungstext
Überspannungsableiter T3 3P+N Uc 264V In 3kA Up 1.4kV Kontakt
Geräteschutz Typ 3 für 5-Leiter-Systeme (L1, L2, L3, N, PE) bestehend aus Schutzstecker und Basiselement für die Hutschienenmontage. Optische rot/grün Statusanzeige und Fernmeldekontakt zur Fehlersignalisierung. Integrierte, stoßstromfeste Sicherungen für elektrische und thermische Überlast. Stecker mit individueller Beschriftungsfläche, werkzeuglos steck- und ziehbar und durch mechanische Kodierung gegen Fehlbestückung geschützt.
Dauerbetriebsspannung UC gemäß IEC 61643-1: 264 V
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,40 kV
Spannungsschutzstufe Up L-PE/N-PE gemäß IEC 61643-11: 1,40 kV
Nennspannung: 230 - 230 V
Nennentladungsstrom in 8 - 20 µs L-N(PEN)/N-PE IEC 61643: 3 kA
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 16 A
Nennableitstoßstrom: 9 kA
Höhe: 90 mm
Breite: 35,40 mm
Tiefe: 71,2 mm
Betriebstemperatur: -40 - 70 °C
Netzform: TN-S
TT
Signalgeber: Optisch
Mit Fernmeldekontakt: Nein
Anschlussquerschnitt bei flexiblem Leiter: 0.2 - 2.5 mm²
Anschlussquerschnitt bei starrem Leiter: 0.2 - 4 mm²
Polanzahl: 4
Halogenfrei: Nein
IP-Klasse (Ingress Protection): IP20
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : SPC403N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Geräteschutz Typ 3 für 5-Leiter-Systeme (L1, L2, L3, N, PE) bestehend aus Schutzstecker und Basiselement für die Hutschienenmontage. Optische rot/grün Statusanzeige und Fernmeldekontakt zur Fehlersignalisierung. Integrierte, stoßstromfeste Sicherungen für elektrische und thermische Überlast. Stecker mit individueller Beschriftungsfläche, werkzeuglos steck- und ziehbar und durch mechanische Kodierung gegen Fehlbestückung geschützt.
Dauerbetriebsspannung UC gemäß IEC 61643-1: 264 V
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,40 kV
Spannungsschutzstufe Up L-PE/N-PE gemäß IEC 61643-11: 1,40 kV
Nennspannung: 230 - 230 V
Nennentladungsstrom in 8 - 20 µs L-N(PEN)/N-PE IEC 61643: 3 kA
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 16 A
Nennableitstoßstrom: 9 kA
Höhe: 90 mm
Breite: 35,40 mm
Tiefe: 71,2 mm
Betriebstemperatur: -40 - 70 °C
Netzform: TN-S
TT
Signalgeber: Optisch
Mit Fernmeldekontakt: Nein
Anschlussquerschnitt bei flexiblem Leiter: 0.2 - 2.5 mm²
Anschlussquerschnitt bei starrem Leiter: 0.2 - 4 mm²
Polanzahl: 4
Halogenfrei: Nein
IP-Klasse (Ingress Protection): IP20
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : SPC403N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
