Überspannungsableiter T3 1P+N Uc 264V In 5kA Up 1.25kV Kontakt SPC203N
Preis
92,59 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Kapazität
-
Anzahl Module1
Spannung
-
Bemessungsbetriebsspannung Ue240 - 240 V
-
Dauerbetriebsspannung UC gemäß IEC 61643-1264 V
-
Spannungsschutzstufe höher gemäß IEC 61643-11,25 kV
-
Spannungsschutzstufe Up L-PE/N-PE gemäß IEC 61643-111,40 kV
-
Spannungspegel nach oben L-N/STIFT IEC 61643-111250 V
-
Nennspannung240 - 240 V
Elektrischer Strom
-
Nennentladungsstrom in 8 - 20 µs L-N(PEN)/N-PE IEC 616435 kA
-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)32 A
-
Nennableitstoßstrom10 kA
Abmessungen
-
Höhe93,40 mm
-
Breite17,70 mm
-
Tiefe67 mm
Einsatzbedingungen
-
Betriebstemperatur-40 - 80 °C
Netzform
-
NetzformTN-S, TT
Ausstattung
-
Mit FernmeldekontaktJa
Konnektivität
-
SignalgeberOptisch
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter0.2 - 2.5 mm²
-
Anschlussquerschnitt bei starrem Leiter0.2 - 4 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter2,50 - 2,50 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter4 - 4 mm²
Architektur
-
Polanzahl2
Normen
-
Anforderungsklasse IEC 61643T2, T3
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Frequenz
-
Frequenz50 - 60 Hz
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

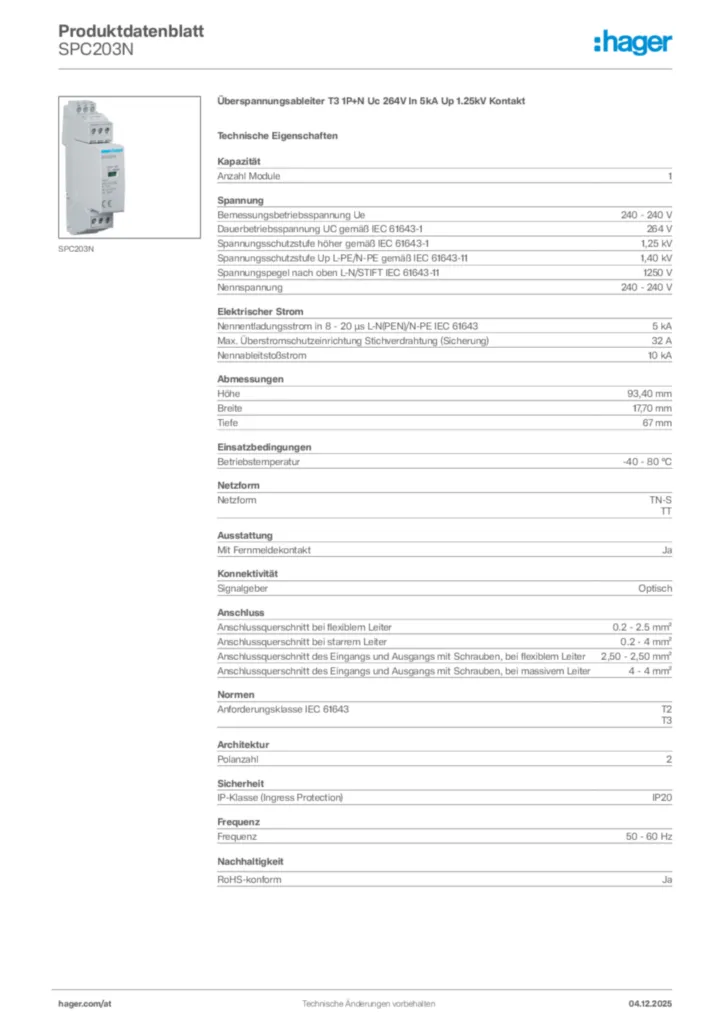

Product datasheet
Hager Produktdatenblatt SPC203N
Überspannungsableiter T3 1P+N Uc 264V In 5kA Up 1.25kV Kontakt
PDF -
Montageanleitung
Montageanleitung en-GB, fr-FR, de-DE, pt-PT 2020-10-01
PDF595,00 kB -
Tipps
22AT0006MC_Ueberspannungsschutz_2022_04_WEB
Ein Muss für die sichere Elektroinstallation
PDF376,55 kB -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SPB413Überspannungsableiter T2 4P 40kA TT/TNS DefektanzeigePreis208,33 €/ Stück * -
2
SPV340Überspannungsableiter T2 2P 40kA PhotovoltaicPreis188,09 €/ Stück * -
3
SPB015NSteckmodul T2 N-PE Uc 260V Imax 40kA Up 1.5kVPreis74,96 €/ Stück * -
4
VZ00USÜberspannungsschutz-Modul, universal, Typ3, 1, 5KV, akustisches SignalPreis120,35 €/ Stück * -
5
SPA931Überspannungschutz T1+T2 4P TN-S TT 50kA Up 1, 2kV + SignalkontaktPreis257,14 €/ Stück *
Ausschreibungstext
Überspannungsableiter T3 1P+N Uc 264V In 5kA Up 1.25kV Kontakt
Überspannungsschutz Typ 2/3, bestehend aus Schutzstecker und Basiselement für einphasige Stromversorgungssysteme (AC/DC). Tragschienen montierbares Gerät mit Schraubanschlusstechnik und individueller Beschriftungsfläche an der Front. QR-Code mit Link zur Online-Dokumentation an der Produktseite abgebildet. Integrierte, leistungsfähige Abtrennung für ein sicheres Verhalten bei Überlast. Optische rot/grün Statusanzeige und potenzialfreier Fernmeldekontakt zur Fehlersignalisierung. Schutzstecker sind durch mechanische Kodierung gegen Fehlbestückung geschützt und werkzeuglos steck- und ziehbar.
Dauerbetriebsspannung UC gemäß IEC 61643-1: 264 V
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,25 kV
Spannungsschutzstufe Up L-PE/N-PE gemäß IEC 61643-11: 1,40 kV
Nennspannung: 240 - 240 V
Nennentladungsstrom in 8 - 20 µs L-N(PEN)/N-PE IEC 61643: 5 kA
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 32 A
Nennableitstoßstrom: 10 kA
Höhe: 93,40 mm
Breite: 17,70 mm
Tiefe: 67 mm
Betriebstemperatur: -40 - 80 °C
Netzform: TN-S
TT
Signalgeber: Optisch
Mit Fernmeldekontakt: Ja
Anschlussquerschnitt bei flexiblem Leiter: 0.2 - 2.5 mm²
Anschlussquerschnitt bei starrem Leiter: 0.2 - 4 mm²
Polanzahl: 2
Halogenfrei: Nein
IP-Klasse (Ingress Protection): IP20
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : SPC203N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Überspannungsschutz Typ 2/3, bestehend aus Schutzstecker und Basiselement für einphasige Stromversorgungssysteme (AC/DC). Tragschienen montierbares Gerät mit Schraubanschlusstechnik und individueller Beschriftungsfläche an der Front. QR-Code mit Link zur Online-Dokumentation an der Produktseite abgebildet. Integrierte, leistungsfähige Abtrennung für ein sicheres Verhalten bei Überlast. Optische rot/grün Statusanzeige und potenzialfreier Fernmeldekontakt zur Fehlersignalisierung. Schutzstecker sind durch mechanische Kodierung gegen Fehlbestückung geschützt und werkzeuglos steck- und ziehbar.
Dauerbetriebsspannung UC gemäß IEC 61643-1: 264 V
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,25 kV
Spannungsschutzstufe Up L-PE/N-PE gemäß IEC 61643-11: 1,40 kV
Nennspannung: 240 - 240 V
Nennentladungsstrom in 8 - 20 µs L-N(PEN)/N-PE IEC 61643: 5 kA
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 32 A
Nennableitstoßstrom: 10 kA
Höhe: 93,40 mm
Breite: 17,70 mm
Tiefe: 67 mm
Betriebstemperatur: -40 - 80 °C
Netzform: TN-S
TT
Signalgeber: Optisch
Mit Fernmeldekontakt: Ja
Anschlussquerschnitt bei flexiblem Leiter: 0.2 - 2.5 mm²
Anschlussquerschnitt bei starrem Leiter: 0.2 - 4 mm²
Polanzahl: 2
Halogenfrei: Nein
IP-Klasse (Ingress Protection): IP20
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : SPC203N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
