Kompaktschalter 63A 4 Schließer 400V AC 3,5PLE SH463N
Kompaktschalter 63A, 4-polig, ermöglicht das Schalten von Strömen bis zu 63A bei 400V AC. Ausgestattet mit vier Schließern und einer Baubreite von 3,5 Platzeinheiten. Ideal für die Installation in Verteilerkästen mit begrenztem Platzangebot. Bietet zuverlässige Leistungsunterbrechung und hohe Schaltleistung.
EAN
3250615589958
Marke
Hager
VPE
1 Stück
Preisgruppe
H45
Preis
95,88 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Kabelklemmenanschluss 1 Produkte verfügbar
Technische Merkmale
Elektrischer Strom
-
Nennstrom63 A
-
Bedingter Kurzschlussstrom Inc mit Sicherung in Reihe laut IEC/EN 60669-2-46000A/63A gG
Architektur
-
Polart3P+N
-
Steuer-/BedienelementKnebel
-
Position NeutralleiterRechts
-
Polanzahl4
Anschluss
-
Anschlussquerschnitt bei starrem Leiter25 mm²
Spannung
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit Uimp6 kV
-
Bemessungsbetriebsspannung Ue400 - 400 V
-
VersorgungsspannungsartAC
Leistung
-
Verlustleistung pro Pol2,60 W
-
Gesamtverlustleistung unter Nennstrom7,80 W
Installation, Montage
-
Nominales Drehmoment2 - 2 Nm
Ausstattung
-
Motorantrieb optionalNein
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Öffner0
-
PlombierbarJa
Einsatzbedingungen
-
Betriebstemperatur-5 - 40 °C
Abdeckung, Tür
-
VerriegelbarNein
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Frequenz
-
Frequenz50 - 50 Hz
Konnektivität
-
AnschlussartSchraubanschluss
Funktionen
-
WendeschalterNein
-
Ausführung als NOT-AUS-EinrichtungNein
-
Ausführung als HauptschalterJa
-
Ausführung als Wartungs-/ReparaturschalterJa
-
Ausführung als SicherheitsschalterNein
-
Ausführung als LasttrennschalterJa
Kapazität
-
Anzahl Module3,50
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

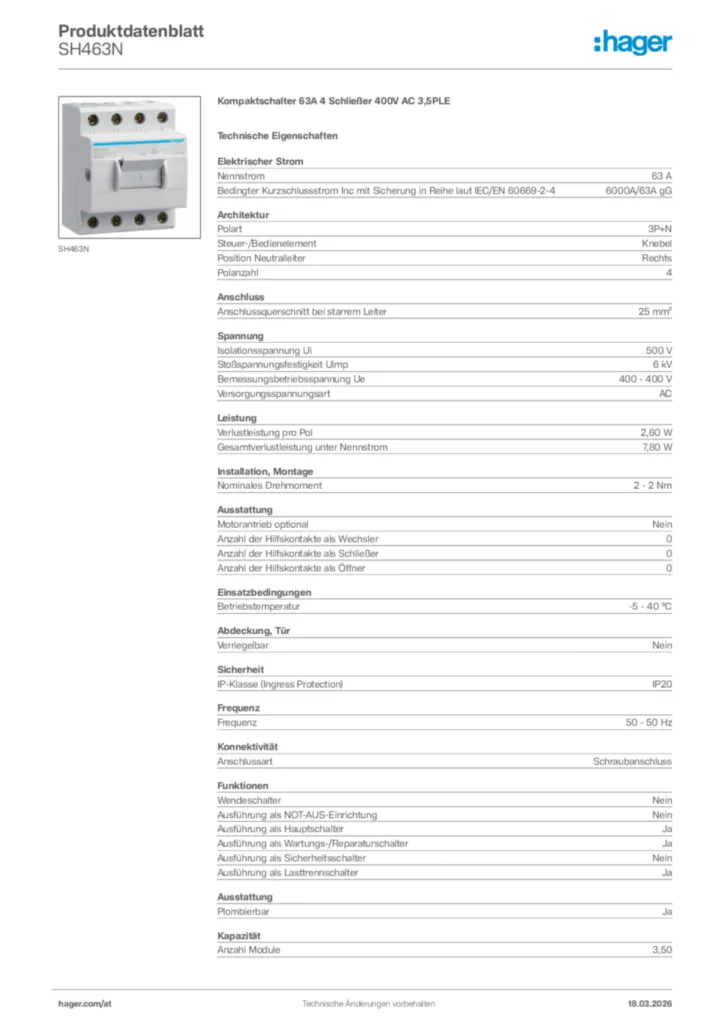

Hager Produktdatenblatt SH463N
Kompaktschalter 63A 4 Schließer 400V AC 3,5PLE
PDF -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HZC103Achse 200mm für Geräte 80-250APreis30,39 €/ Stück * -
2
HZC014Drehantrieb für Lasttrennschalter 100-160APreis52,73 €/ Stück * -
3
HZC001Drehantrieb für Lastumschalter 20-250A, schwarzPreis41,95 €/ Stück * -
4
HZC211Klemmenabdeckungen für Lasttrenn-/umschalter HABxxx HIMxx2/4, 3poligPreis27,46 €/ Stück * -
5
HZC213Klemmenabdeckungen für Lasttrenn-/umschalter HACxxx HIMxx6/8, 3poligPreis41,43 €/ Stück *
Ausschreibungstext
Kompaktschalter 63A 4 Schließer 400V AC 3,5PLE
Ausschalter 63 A im Kompaktgehäuse nach DIN EN 60669-1 (VDE 0632-1), DIN EN 60669-2-4 (VDE 0632-2-4), DIN EN IEC 60947-3 (VDE 0660-107) mit VDE Zeichen.
Nennstrom: 63 A
Polart: 3P+N
Verlustleistung pro Pol: 2,60 W
Gesamtverlustleistung unter Nennstrom: 7,80 W
Motorantrieb optional: Nein
Betriebstemperatur: -5 - 40 °C
Verriegelbar: Nein
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : SH463N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Ausschalter 63 A im Kompaktgehäuse nach DIN EN 60669-1 (VDE 0632-1), DIN EN 60669-2-4 (VDE 0632-2-4), DIN EN IEC 60947-3 (VDE 0660-107) mit VDE Zeichen.
Nennstrom: 63 A
Polart: 3P+N
Verlustleistung pro Pol: 2,60 W
Gesamtverlustleistung unter Nennstrom: 7,80 W
Motorantrieb optional: Nein
Betriebstemperatur: -5 - 40 °C
Verriegelbar: Nein
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : SH463N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
